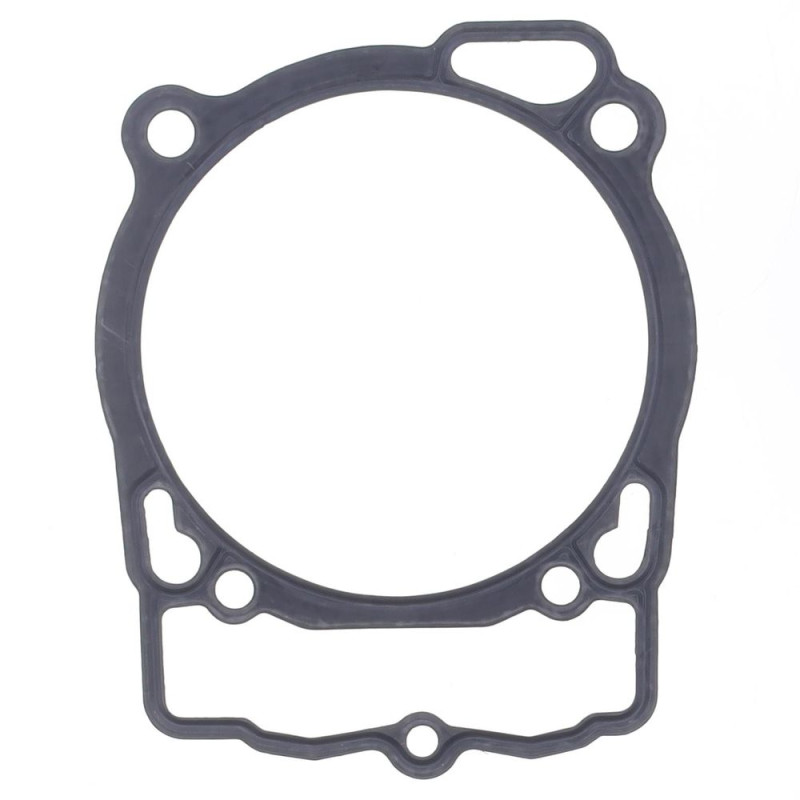

Joint d'embase de cylindre ATHENA pour KTM, HUSABERG et HUSQVARNA de 2005 à 2018

Le joint d'embase de cylindre ATHENA S410270006071 est prévu pour KTM EXC 400, EXC 450, EXC 500, EXC 530, EXCF 450, EXCF 500, SXF 450, XCF 450, XCW 400, XCW 450, XCW 500, XCW 530, HUSABERG FE 390, FE 450, FE 570, FS 570, FX 450 et HUSQVARNA FC 450, FE 450 de 2005 à 2018. Posé sous le cylindre, le joint d'embase n'est pas qu'une pièce d'étanchéité : son épaisseur règle la hauteur du cylindre, et avec elle le squish et la compression du moteur.

Les points forts

• Plusieurs épaisseurs disponibles pour la même moto.
• Le bon outil pour régler squish, compression et calage, selon Athena.

Caractéristiques

• Marque : ATHENA
• Référence fabricant : S410270006071
• Code EAN : 8051757161171
• Épaisseur : Origine
• Poids : 60 g
• Moteur : 4 temps

Quand le remplacer ?

• Suintement d'huile ou d'eau à la base du cylindre.
• Joint écrasé ou déchiré au démontage.

À chaque dépose du cylindre : un joint d'embase écrasé ne se réutilise pas.

Conseils de montage

1. Nettoyez le plan du carter et la base du cylindre sans les rayer.
2. Posez le joint à sec, bien centré sur les goujons.
3. Serrez le cylindre en croix au couple du constructeur.
4. Si vous avez changé d'épaisseur, mesurez le squish avant de remonter la culasse avec un joint de culasse neuf.

Pourquoi ATHENA ?

Fondée en 1973 près de Vicence, Athena est un spécialiste italien du joint moteur, qu'elle fabrique depuis ses débuts sur ses propres lignes de production, et un fabricant reconnu de pistons et de kits cylindre. La marque équipe en première monte des constructeurs comme KTM, Ducati, Fantic, Piaggio ou Triumph, et elle est partenaire du championnat du monde de motocross MXGP.

Pièces de rechange et produits à prévoir

• Pochette de joints haut moteur : ATHENA · CENTAURO
• Piston : WOSSNER
• Segments : WOSSNER · PROX
• Liquide de refroidissement : LIQUI MOLY 1 L · TWIN AIR 2,2 L

Questions fréquentes

Quelle épaisseur choisir ?
Celle de votre joint d'origine, sauf réglage volontaire du squish.

Faut-il changer les autres joints ?
Oui, dès que le cylindre est déposé : une pochette de joints haut moteur regroupe tous les joints à changer.

Compatibilité

Vérifiez l'année et le modèle exact de votre moto dans la liste ci-dessous avant de commander.

Se monte sur :
HUSABERG FE 390 2011
HUSABERG FE 390 2010
HUSABERG FE 450 2011
HUSABERG FE 450 2010
HUSABERG FE 450 2009
HUSABERG FE 570 2010
HUSABERG FE 570 2009
HUSABERG FS 570 2018
HUSABERG FS 570 2017
HUSABERG FS 570 2016
HUSABERG FS 570 2015
HUSABERG FS 570 2014
HUSABERG FS 570 2013
HUSABERG FS 570 2012
HUSABERG FS 570 2011
HUSABERG FS 570 2010
HUSABERG FX 450 2011
HUSABERG FX 450 2010
HUSQVARNA FC 450 2015
HUSQVARNA FC 450 2014
HUSQVARNA FE 450 2016
HUSQVARNA FE 450 2015
HUSQVARNA FE 450 2014
KTM EXC 400 2011
KTM EXC 400 2010
KTM EXC 400 2009
KTM EXC 400 2008
KTM EXC 400 2007
KTM EXC 400 2006
KTM EXC 400 2005
KTM EXC 450 2016
KTM EXC 450 2015
KTM EXC 450 2014
KTM EXC 450 2013
KTM EXC 450 2012
KTM EXC 450 2011
KTM EXC 450 2010
KTM EXC 450 2009
KTM EXC 450 2008
KTM EXC 500 2016
KTM EXC 500 2015
KTM EXC 500 2014
KTM EXC 500 2013
KTM EXC 500 2012
KTM EXC 530 2011
KTM EXC 530 2010
KTM EXC 530 2009
KTM EXC 530 2008
KTM EXC 530 2007
KTM EXCF 450 2016
KTM EXCF 450 2015
KTM EXCF 450 2014
KTM EXCF 450 2013
KTM EXCF 450 2012
KTM EXCF 450 2011
KTM EXCF 450 2010
KTM EXCF 450 2009
KTM EXCF 450 2008
KTM EXCF 450 2007
KTM EXCF 500 2015
KTM EXCF 500 2014
KTM EXCF 500 2013
KTM EXCF 500 2012
KTM SXF 450 2015
KTM SXF 450 2014
KTM SXF 450 2013
KTM XCF 450 2015
KTM XCF 450 2014
KTM XCF 450 2013
KTM XCW 400 2011
KTM XCW 400 2010
KTM XCW 400 2009
KTM XCW 400 2008
KTM XCW 450 2018
KTM XCW 450 2017
KTM XCW 450 2016
KTM XCW 450 2015
KTM XCW 450 2014
KTM XCW 450 2013
KTM XCW 450 2012
KTM XCW 450 2011
KTM XCW 450 2010
KTM XCW 500 2016
KTM XCW 500 2015
KTM XCW 500 2014
KTM XCW 500 2013
KTM XCW 500 2012
KTM XCW 530 2011
KTM XCW 530 2010
KTM XCW 530 2009
