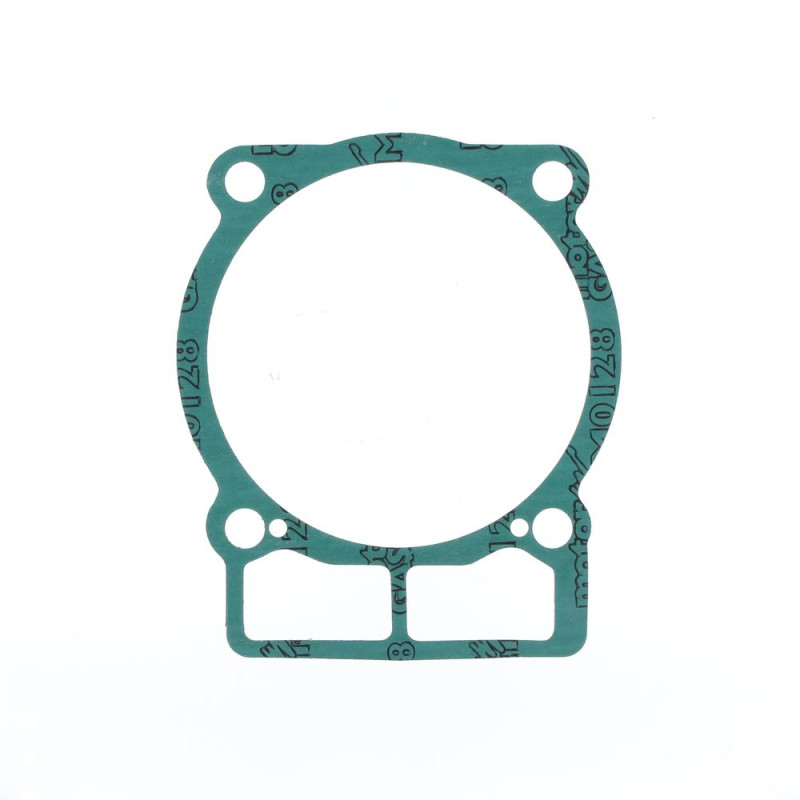

Joint d'embase de cylindre ATHENA pour KTM et BETA de 2000 à 2013

Le joint d'embase de cylindre ATHENA S410270006061 est prévu pour KTM EXC 250, EXC 400, EXC 450, EXC 520, EXC 525, EXCF 450, SX 250, SX 300, SX 400, SX 450, SX 520, SX 525, SXS 540 et BETA RR 400, RR 450, RR 525 de 2000 à 2013. Le joint d'embase assure l'étanchéité entre le cylindre et le carter. Son épaisseur compte : elle fixe la hauteur du cylindre, donc le squish, la compression et, en 2 temps, le calage des lumières.

Les points forts

• Plusieurs épaisseurs disponibles pour la même moto.
• Le bon outil pour régler squish, compression et calage, selon Athena.

Caractéristiques

• Marque : ATHENA
• Référence fabricant : S410270006061
• Code EAN : 8051757079209
• Épaisseur : 0,50 mm
• Poids : 50 g

Quand le remplacer ?

• Suintement d'huile ou d'eau à la base du cylindre.
• Joint écrasé ou déchiré au démontage.

À chaque dépose du cylindre : un joint d'embase écrasé ne se réutilise pas.

Conseils de montage

1. Nettoyez le plan du carter et la base du cylindre sans les rayer.
2. Posez le joint à sec, bien centré sur les goujons.
3. Serrez le cylindre en croix au couple du constructeur.
4. Si vous avez changé d'épaisseur, mesurez le squish avant de remonter la culasse avec un joint de culasse neuf.

Pourquoi ATHENA ?

Athena, entreprise italienne née en 1973 près de Vicence, conçoit joints, pistons et kits cylindre pour la moto. Fournisseur de première monte de KTM, Ducati, Fantic, Piaggio ou Triumph et partenaire du championnat du monde MXGP, elle développe ses pièces au banc et sur piste avec des équipes de course.

Pièces de rechange et produits à prévoir

• Pochette de joints haut moteur : ATHENA M752007300094 · ATHENA M752010500094
• Piston : PROX · WOSSNER
• Segments : VERTEX · WOSSNER
• Liquide de refroidissement : LIQUI MOLY 1 L · TWIN AIR 2,2 L

Questions fréquentes

Quelle épaisseur choisir ?
Celle de votre joint d'origine, sauf réglage volontaire du squish.

Faut-il changer les autres joints ?
Oui, dès que le cylindre est déposé : une pochette de joints haut moteur regroupe tous les joints à changer.

Compatibilité

Vérifiez l'année et le modèle exact de votre moto dans la liste ci-dessous avant de commander.

Se monte sur :
BETA RR 400 2009
BETA RR 400 2008
BETA RR 400 2007
BETA RR 400 2006
BETA RR 400 2005
BETA RR 450 2009
BETA RR 450 2008
BETA RR 450 2007
BETA RR 450 2006
BETA RR 450 2005
BETA RR 525 2009
BETA RR 525 2008
BETA RR 525 2007
BETA RR 525 2006
BETA RR 525 2005
KTM EXC 250 2006
KTM EXC 250 2005
KTM EXC 250 2004
KTM EXC 250 2003
KTM EXC 250 2002
KTM EXC 250 2001
KTM EXC 250 2000
KTM EXC 400 2010
KTM EXC 400 2009
KTM EXC 400 2008
KTM EXC 400 2007
KTM EXC 400 2006
KTM EXC 400 2005
KTM EXC 400 2004
KTM EXC 400 2003
KTM EXC 400 2002
KTM EXC 400 2001
KTM EXC 400 2000
KTM EXC 450 2010
KTM EXC 450 2009
KTM EXC 450 2008
KTM EXC 450 2007
KTM EXC 450 2006
KTM EXC 450 2005
KTM EXC 450 2004
KTM EXC 450 2003
KTM EXC 450 2002
KTM EXC 520 2010
KTM EXC 520 2009
KTM EXC 520 2008
KTM EXC 520 2007
KTM EXC 520 2006
KTM EXC 520 2005
KTM EXC 520 2004
KTM EXC 520 2003
KTM EXC 520 2002
KTM EXC 520 2001
KTM EXC 520 2000
KTM EXC 525 2007
KTM EXC 525 2006
KTM EXC 525 2005
KTM EXC 525 2004
KTM EXC 525 2003
KTM EXC 525 2002
KTM EXCF 450 2006
KTM EXCF 450 2005
KTM EXCF 450 2004
KTM EXCF 450 2003
KTM EXCF 450 2002
KTM EXCF 450 2001
KTM EXCF 450 2000
KTM SX 250 2013
KTM SX 250 2012
KTM SX 250 2011
KTM SX 250 2010
KTM SX 250 2009
KTM SX 250 2008
KTM SX 250 2007
KTM SX 250 2006
KTM SX 250 2005
KTM SX 250 2004
KTM SX 250 2003
KTM SX 250 2002
KTM SX 250 2001
KTM SX 250 2000
KTM SX 300 2006
KTM SX 300 2005
KTM SX 300 2004
KTM SX 300 2003
KTM SX 300 2002
KTM SX 300 2001
KTM SX 300 2000
KTM SX 400 2010
KTM SX 400 2009
KTM SX 400 2008
KTM SX 400 2007
KTM SX 400 2006
KTM SX 400 2005
KTM SX 400 2004
KTM SX 400 2003
KTM SX 400 2002
KTM SX 400 2001
KTM SX 400 2000
KTM SX 450 2010
KTM SX 450 2009
KTM SX 450 2008
KTM SX 450 2007
KTM SX 450 2006
KTM SX 450 2005
KTM SX 450 2004
KTM SX 450 2003
KTM SX 450 2002
KTM SX 450 2001
KTM SX 450 2000
KTM SX 520 2010
KTM SX 520 2009
KTM SX 520 2008
KTM SX 520 2007
KTM SX 520 2006
KTM SX 520 2005
KTM SX 520 2004
KTM SX 520 2003
KTM SX 520 2002
KTM SX 520 2001
KTM SX 520 2000
KTM SX 525 2007
KTM SX 525 2006
KTM SX 525 2005
KTM SX 525 2004
KTM SX 525 2003
KTM SX 525 2002
KTM SXS 540 2004
