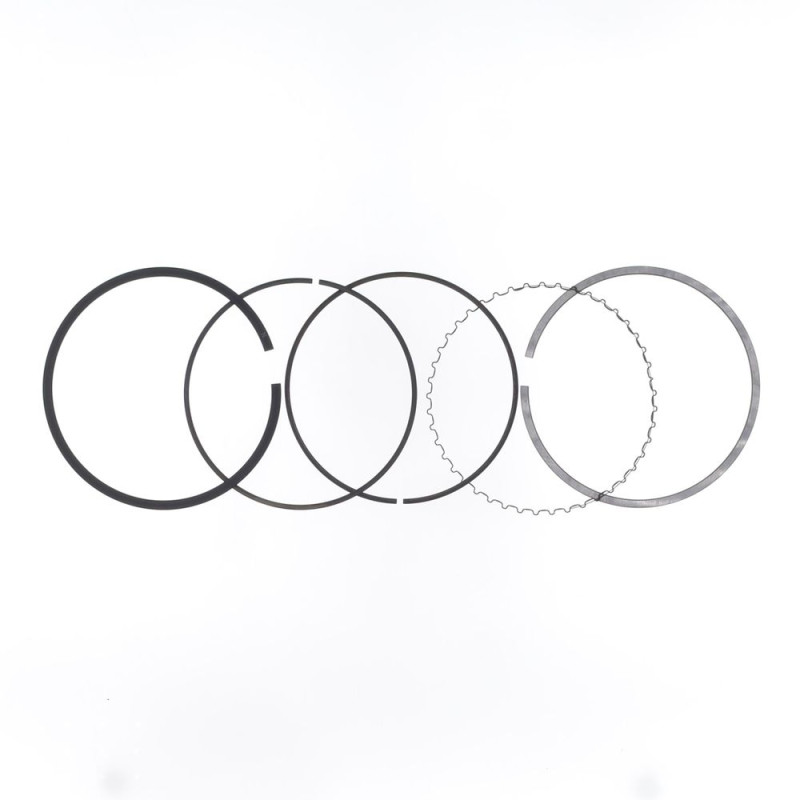

Jeu de segments ATHENA Ø95 mm pour HUSABERG FC 501, FC 600, FE 501, FE 600, KTM LC4 400 et GAS GAS ECF 450 de 1993 à 2009

Sur HUSABERG FC 501, FC 600, FE 501, FE 600, KTM LC4 400 et GAS GAS ECF 450 de 1993 à 2009, le jeu de segments ATHENA S41316409 (Ø 95 mm) se monte à la place de la pièce d'origine. Fins et très sollicités, les segments font l'étanchéité entre le piston et le cylindre. Ce sont souvent eux qui s'usent les premiers : des segments neufs redonnent de la compression à un moteur dont le piston et le cylindre sont encore dans les cotes.

Caractéristiques

• Marque : ATHENA
• Référence fabricant : S41316409
• Code EAN : 8051757144709
• Pour piston ATHENA
• Diamètre : 95 mm
• Moteur : 4 temps

Quand le remplacer ?

• Perte de compression et de puissance, démarrage plus difficile.
• Jeu à la coupe supérieur à la valeur du manuel, mesuré dans le cylindre.
• Segment collé dans sa gorge ou marqué de traces de passage des gaz.
• En 4 temps : consommation d'huile et fumée bleue.

À chaque contrôle du haut moteur, et au plus tard en même temps que le piston. Sur un piston encore dans les cotes, des segments neufs à mi-vie redonnent de la compression. Comme repère indicatif Cross-Mania, le piston complet se change toutes les 30 à 60 heures de moteur selon que vous roulez en compétition ou en loisir.

Conseils de montage

1. Nettoyez les gorges du piston (un vieux segment cassé fait un bon grattoir) sans les élargir.
2. Présentez chaque segment dans le cylindre, poussé bien d'équerre par le piston, et mesurez son jeu à la coupe à la cale d'épaisseur.
3. Ouvrez les segments juste assez pour les passer sur le piston, à la main ou avec une pince à segments : trop ouverts, ils se déforment ou cassent.
4. Repère vers le haut, coupes décalées d'environ 120°, sans superposer les extrémités du segment racleur.
5. Huilez légèrement le cylindre et les segments avant de remonter, avec une pochette de joints haut moteur neuve.

Pourquoi ATHENA ?

Fondée en 1973 près de Vicence, Athena est un spécialiste italien du joint moteur, qu'elle fabrique depuis ses débuts sur ses propres lignes de production, et un fabricant reconnu de pistons et de kits cylindre. La marque équipe en première monte des constructeurs comme KTM, Ducati, Fantic, Piaggio ou Triumph, et elle est partenaire du championnat du monde de motocross MXGP.

Pièces de rechange et produits à prévoir

• Piston : ATHENA · WOSSNER
• Pochette de joints haut moteur : ATHENA S410207006001 · ATHENA P400270600062
• Axe de piston : WOSSNER CW20 · WOSSNER CW18
• Clips d'axe de piston : WOSSNER
• Bougie : NGK 4218 · NGK 4339

Questions fréquentes

Quel diamètre choisir ?
Le diamètre nominal de votre piston, indiqué dans le titre. Les segments vont sur un piston de la même cote d'alésage.

Faut-il roder le moteur ?
Oui : une heure de rodage doux, sans pleine charge prolongée, pour que les segments épousent le cylindre.

Compatibilité

Vérifiez l'année et le modèle exact de votre moto dans la liste ci-dessous avant de commander.

Se monte sur :
GAS GAS ECF 450 2004
GAS GAS ECF 450 2003
HUSABERG FC 501 2009
HUSABERG FC 501 2008
HUSABERG FC 501 2007
HUSABERG FC 501 2006
HUSABERG FC 501 2005
HUSABERG FC 501 2004
HUSABERG FC 501 2003
HUSABERG FC 501 2002
HUSABERG FC 501 2001
HUSABERG FC 501 2000
HUSABERG FC 501 1999
HUSABERG FC 600 2008
HUSABERG FC 600 2007
HUSABERG FC 600 2006
HUSABERG FC 600 2005
HUSABERG FC 600 2004
HUSABERG FC 600 2003
HUSABERG FC 600 2002
HUSABERG FC 600 2001
HUSABERG FC 600 2000
HUSABERG FC 600 1999
HUSABERG FC 600 1998
HUSABERG FC 600 1997
HUSABERG FC 600 1996
HUSABERG FC 600 1995
HUSABERG FC 600 1994
HUSABERG FE 501 2009
HUSABERG FE 501 2008
HUSABERG FE 501 2007
HUSABERG FE 501 2006
HUSABERG FE 501 2005
HUSABERG FE 501 2004
HUSABERG FE 501 2003
HUSABERG FE 501 2002
HUSABERG FE 501 2001
HUSABERG FE 501 2000
HUSABERG FE 501 1999
HUSABERG FE 600 2008
HUSABERG FE 600 2007
HUSABERG FE 600 2006
HUSABERG FE 600 2005
HUSABERG FE 600 2004
HUSABERG FE 600 2003
HUSABERG FE 600 2002
HUSABERG FE 600 2001
HUSABERG FE 600 2000
HUSABERG FE 600 1999
HUSABERG FE 600 1998
HUSABERG FE 600 1997
HUSABERG FE 600 1996
HUSABERG FE 600 1995
HUSABERG FE 600 1994
KTM LC4 400 1996
KTM LC4 400 1995
KTM LC4 400 1994
KTM LC4 400 1993
