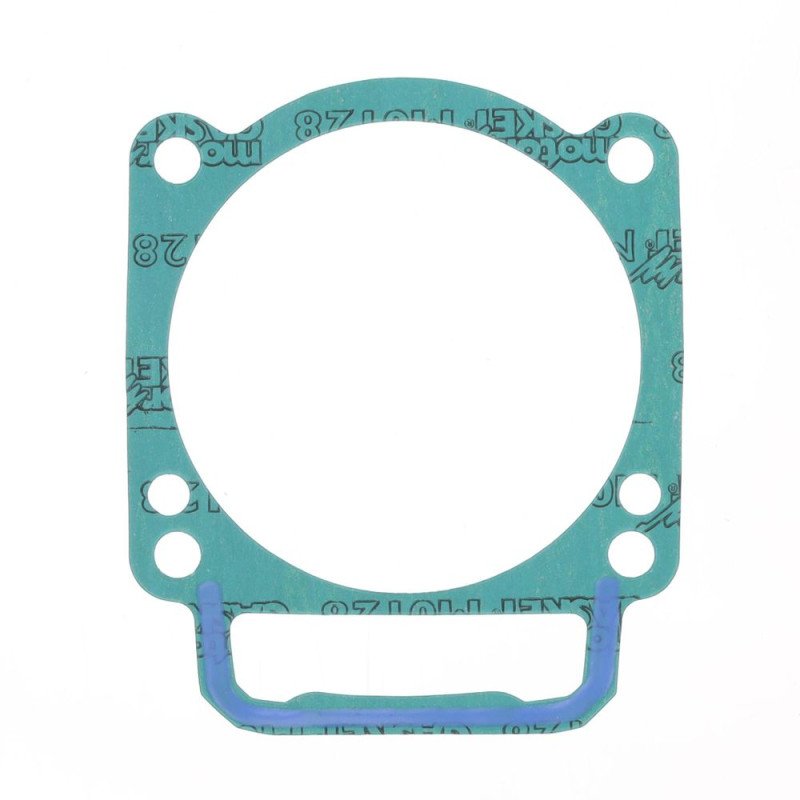

Joint d'embase de cylindre ATHENA pour KTM EGS, EXC, LC4, SX, SXC 350, 400, 500, 540, 620, 625, 640 de 1989 à 2007

Le joint d'embase de cylindre ATHENA S410270006041 est prévu pour KTM EGS 400, EGS 620, EXC 350, EXC 400, EXC 500, EXC 620, LC4 400, LC4 620, LC4 640, SX 400, SX 540, SX 620, SXC 625 de 1989 à 2007. Le joint d'embase assure l'étanchéité entre le cylindre et le carter. Son épaisseur compte : elle fixe la hauteur du cylindre, donc le squish, la compression et, en 2 temps, le calage des lumières.

Les points forts

• Plusieurs épaisseurs disponibles pour la même moto.
• Le bon outil pour régler squish, compression et calage, selon Athena.

Caractéristiques

• Marque : ATHENA
• Référence fabricant : S410270006041
• Code EAN : 8051757195183
• Épaisseur : 0,75 mm
• Poids : 50 g
• Moteur : 4 temps

Quand le remplacer ?

• Suintement d'huile ou d'eau à la base du cylindre.
• Joint écrasé ou déchiré au démontage.

À chaque dépose du cylindre : un joint d'embase écrasé ne se réutilise pas.

Conseils de montage

1. Nettoyez le plan du carter et la base du cylindre sans les rayer.
2. Posez le joint à sec, bien centré sur les goujons.
3. Serrez le cylindre en croix au couple du constructeur.
4. Si vous avez changé d'épaisseur, mesurez le squish avant de remonter la culasse avec un joint de culasse neuf.

Pourquoi ATHENA ?

Athena, entreprise italienne née en 1973 près de Vicence, conçoit joints, pistons et kits cylindre pour la moto. Fournisseur de première monte de KTM, Ducati, Fantic, Piaggio ou Triumph et partenaire du championnat du monde MXGP, elle développe ses pièces au banc et sur piste avec des équipes de course.

Pièces de rechange et produits à prévoir

• Pochette de joints haut moteur : ATHENA · CENTAURO
• Piston : WOSSNER 8524D · WOSSNER 8821D
• Segments : PROX · WOSSNER
• Liquide de refroidissement : LIQUI MOLY 1 L · TWIN AIR 2,2 L

Questions fréquentes

Quelle épaisseur choisir ?
Celle de votre joint d'origine, sauf réglage volontaire du squish.

Faut-il changer les autres joints ?
Oui, dès que le cylindre est déposé : une pochette de joints haut moteur regroupe tous les joints à changer.

Compatibilité

Vérifiez l'année et le modèle exact de votre moto dans la liste ci-dessous avant de commander.

Se monte sur :
KTM EGS 400 1998
KTM EGS 400 1997
KTM EGS 400 1996
KTM EGS 620 1998
KTM EGS 620 1997
KTM EGS 620 1996
KTM EGS 620 1995
KTM EGS 620 1994
KTM EXC 350 1994
KTM EXC 350 1993
KTM EXC 350 1992
KTM EXC 350 1991
KTM EXC 350 1990
KTM EXC 350 1989
KTM EXC 400 2006
KTM EXC 400 2005
KTM EXC 400 2004
KTM EXC 400 2003
KTM EXC 400 2002
KTM EXC 400 2001
KTM EXC 400 2000
KTM EXC 400 1999
KTM EXC 400 1998
KTM EXC 400 1997
KTM EXC 400 1996
KTM EXC 400 1995
KTM EXC 400 1994
KTM EXC 400 1993
KTM EXC 400 1992
KTM EXC 400 1991
KTM EXC 400 1990
KTM EXC 400 1989
KTM EXC 500 1994
KTM EXC 500 1993
KTM EXC 500 1992
KTM EXC 500 1991
KTM EXC 500 1990
KTM EXC 500 1989
KTM EXC 620 1998
KTM EXC 620 1997
KTM EXC 620 1996
KTM LC4 400 2006
KTM LC4 400 2005
KTM LC4 400 2004
KTM LC4 400 2003
KTM LC4 400 2002
KTM LC4 400 2001
KTM LC4 400 2000
KTM LC4 400 1999
KTM LC4 620 2006
KTM LC4 620 2005
KTM LC4 620 2004
KTM LC4 620 2003
KTM LC4 620 2002
KTM LC4 620 2001
KTM LC4 620 2000
KTM LC4 620 1999
KTM LC4 620 1998
KTM LC4 620 1997
KTM LC4 640 2006
KTM LC4 640 2005
KTM LC4 640 2004
KTM LC4 640 2003
KTM LC4 640 2002
KTM LC4 640 2001
KTM LC4 640 2000
KTM LC4 640 1999
KTM SX 400 1998
KTM SX 540 1998
KTM SX 620 1998
KTM SXC 625 2007
KTM SXC 625 2006
KTM SXC 625 2005
KTM SXC 625 2004
KTM SXC 625 2003
