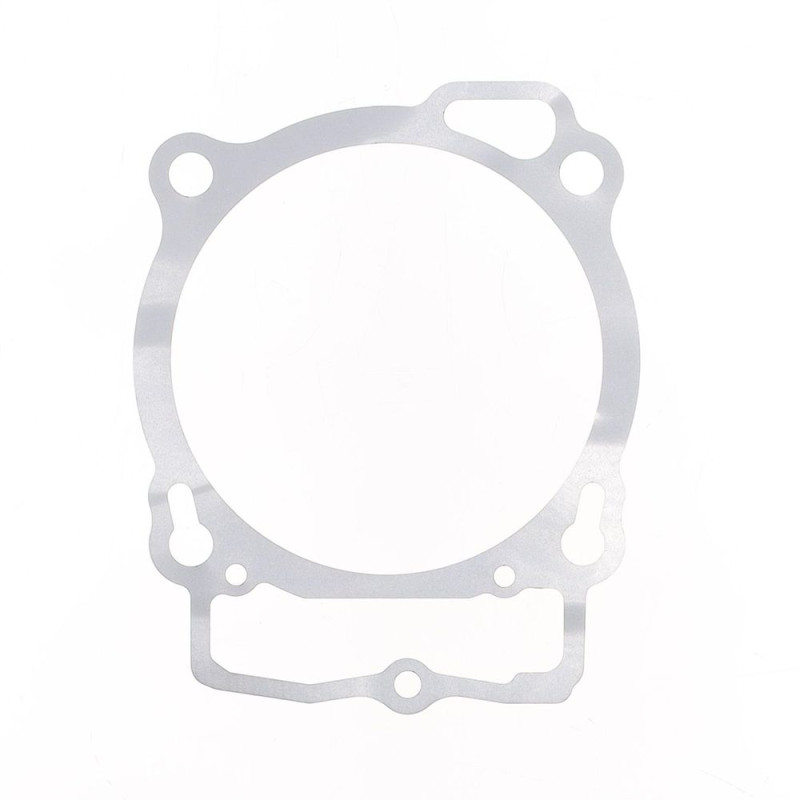

Joint d'embase de cylindre ATHENA pour KTM, HUSQVARNA et GAS GAS de 2016 à 2025

Le joint d'embase de cylindre ATHENA est prévu pour KTM EXCF 450, EXCF 500, SXF 450, XCF 450, XCFW 450, HUSQVARNA FC 450, FE 450, FS 450, FX 450 et GAS GAS EXF 450, MCF 450 de 2016 à 2025. Posé sous le cylindre, le joint d'embase n'est pas qu'une pièce d'étanchéité : son épaisseur règle la hauteur du cylindre, et avec elle le squish et la compression du moteur.

Les points forts

• Plusieurs épaisseurs disponibles pour la même moto.
• Le bon outil pour régler squish, compression et calage, selon Athena.

Caractéristiques

• Marque : ATHENA
• Références fabricant : S410270006116, S410270006117, S410270006118, S410270006104, S410270006119, S410270006120
• Épaisseurs disponibles : 0,10 mm : réf. S410270006116 ; 0,20 mm : réf. S410270006117 ; 0,30 mm : réf. S410270006118 ; 0,40 mm : réf. S410270006104 ; 0,50 mm : réf. S410270006119 ; 0,60 mm : réf. S410270006120
• Poids : 50 g
• Moteur : 4 temps

Bien choisir l'épaisseur

Mesurez l'épaisseur de l'ancien joint au pied à coulisse et remontez la même, sauf si vous ajustez volontairement le squish. Un joint plus épais augmente le squish et baisse la compression ; un joint plus fin fait l'inverse. Après tout changement d'épaisseur, contrôlez le squish au fil d'étain.

Quand le remplacer ?

• Suintement d'huile ou d'eau à la base du cylindre.
• Joint écrasé ou déchiré au démontage.

À chaque dépose du cylindre : un joint d'embase écrasé ne se réutilise pas.

Conseils de montage

1. Nettoyez le plan du carter et la base du cylindre sans les rayer.
2. Posez le joint à sec, bien centré sur les goujons.
3. Serrez le cylindre en croix au couple du constructeur.
4. Si vous avez changé d'épaisseur, mesurez le squish avant de remonter la culasse avec un joint de culasse neuf.

Pourquoi ATHENA ?

Fondée en 1973 près de Vicence, Athena est un spécialiste italien du joint moteur, qu'elle fabrique depuis ses débuts sur ses propres lignes de production, et un fabricant reconnu de pistons et de kits cylindre. La marque équipe en première monte des constructeurs comme KTM, Ducati, Fantic, Piaggio ou Triumph, et elle est partenaire du championnat du monde de motocross MXGP.

Pièces de rechange et produits à prévoir

• Pochette de joints haut moteur : ATHENA · CENTAURO
• Piston : VERTEX 23849 · VERTEX 23850
• Segments : WOSSNER · PROX
• Liquide de refroidissement : LIQUI MOLY 1 L · TWIN AIR 2,2 L

Questions fréquentes

Quelle épaisseur choisir ?
Celle de votre joint d'origine, sauf réglage volontaire du squish. Épaisseurs proposées : 0,10 mm, 0,20 mm, 0,30 mm, 0,40 mm, 0,50 mm, 0,60 mm.

Faut-il changer les autres joints ?
Oui, dès que le cylindre est déposé : une pochette de joints haut moteur regroupe tous les joints à changer.

Compatibilité

Vérifiez l'année et le modèle exact de votre moto dans la liste ci-dessous avant de commander.

Se monte sur :
GAS GAS EXF 450 2024
GAS GAS EXF 450 2023
GAS GAS EXF 450 2022
GAS GAS EXF 450 2021
GAS GAS MCF 450 2024
GAS GAS MCF 450 2023
GAS GAS MCF 450 2022
GAS GAS MCF 450 2021
HUSQVARNA FC 450 2025
HUSQVARNA FC 450 2024
HUSQVARNA FC 450 2023
HUSQVARNA FC 450 2022
HUSQVARNA FC 450 2021
HUSQVARNA FC 450 2020
HUSQVARNA FC 450 2019
HUSQVARNA FC 450 2018
HUSQVARNA FC 450 2017
HUSQVARNA FC 450 2016
HUSQVARNA FE 450 2025
HUSQVARNA FE 450 2024
HUSQVARNA FE 450 2023
HUSQVARNA FE 450 2022
HUSQVARNA FE 450 2021
HUSQVARNA FE 450 2020
HUSQVARNA FE 450 2019
HUSQVARNA FE 450 2018
HUSQVARNA FE 450 2017
HUSQVARNA FS 450 2025
HUSQVARNA FS 450 2024
HUSQVARNA FS 450 2023
HUSQVARNA FS 450 2022
HUSQVARNA FS 450 2021
HUSQVARNA FS 450 2020
HUSQVARNA FS 450 2019
HUSQVARNA FS 450 2018
HUSQVARNA FS 450 2017
HUSQVARNA FX 450 2024
HUSQVARNA FX 450 2023
HUSQVARNA FX 450 2022
HUSQVARNA FX 450 2021
HUSQVARNA FX 450 2020
HUSQVARNA FX 450 2019
HUSQVARNA FX 450 2018
HUSQVARNA FX 450 2017
KTM EXCF 450 2024
KTM EXCF 450 2023
KTM EXCF 450 2022
KTM EXCF 450 2021
KTM EXCF 450 2020
KTM EXCF 450 2019
KTM EXCF 450 2018
KTM EXCF 450 2017
KTM EXCF 500 2024
KTM EXCF 500 2023
KTM EXCF 500 2022
KTM EXCF 500 2021
KTM EXCF 500 2020
KTM EXCF 500 2019
KTM EXCF 500 2018
KTM EXCF 500 2017
KTM SXF 450 2025
KTM SXF 450 2024
KTM SXF 450 2023
KTM SXF 450 2022
KTM SXF 450 2021
KTM SXF 450 2020
KTM SXF 450 2019
KTM SXF 450 2018
KTM SXF 450 2017
KTM SXF 450 2016
KTM XCF 450 2025
KTM XCF 450 2024
KTM XCF 450 2023
KTM XCF 450 2022
KTM XCF 450 2021
KTM XCF 450 2020
KTM XCF 450 2019
KTM XCF 450 2018
KTM XCF 450 2017
KTM XCF 450 2016
KTM XCFW 450 2024
KTM XCFW 450 2023
