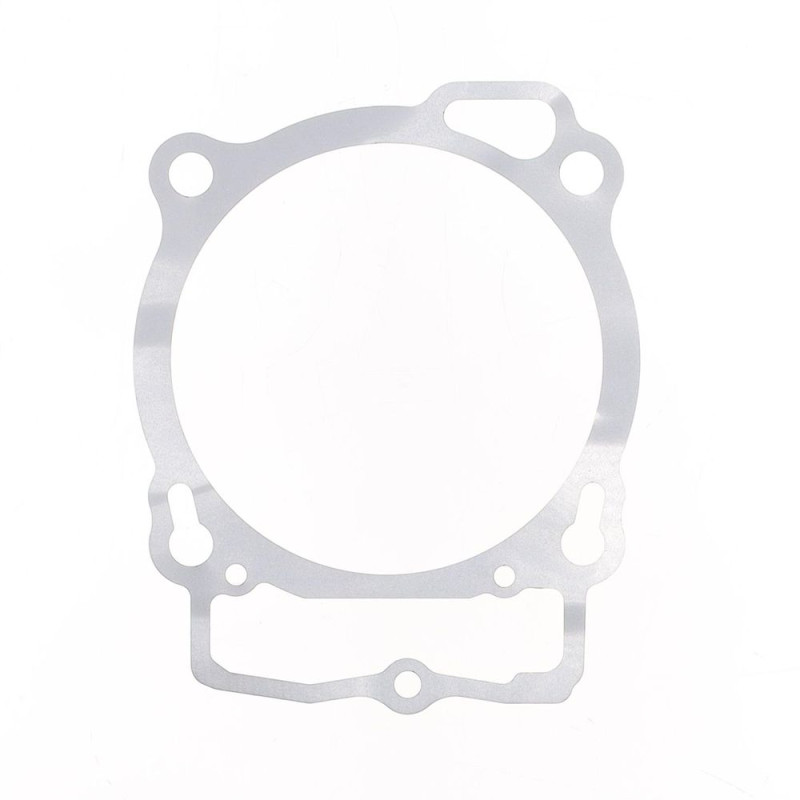

ATHENA Zylinderfußdichtung für KTM, HUSQVARNA und GAS GAS 2016-2025

Die Zylinderfußdichtung ATHENA ist für KTM EXCF 450, EXCF 500, SXF 450, XCF 450, XCFW 450, HUSQVARNA FC 450, FE 450, FS 450, FX 450 und GAS GAS EXF 450, MCF 450 von 2016 bis 2025 ausgelegt. Die Zylinderfußdichtung sitzt unter dem Zylinder und ist mehr als nur ein Dichtelement: Ihre Stärke legt die Zylinderhöhe fest und damit Quetschspalt und Kompression des Motors.

Die Vorteile

• Für dasselbe Motorrad in mehreren Stärken erhältlich.
• Laut Athena das richtige Werkzeug, um Quetschspalt, Verdichtung und Steuerzeiten einzustellen.

Technische Daten

• Marke: ATHENA
• Herstellernummern: S410270006116, S410270006117, S410270006118, S410270006104, S410270006119, S410270006120
• Erhältliche Ausführungen: 0,10 mm: Ref. S410270006116; 0,20 mm: Ref. S410270006117; 0,30 mm: Ref. S410270006118; 0,40 mm: Ref. S410270006104; 0,50 mm: Ref. S410270006119; 0,60 mm: Ref. S410270006120
• Gewicht: 50 g
• Motor: 4-Takt

Die richtige Dicke wählen

Messen Sie die Stärke der alten Dichtung mit dem Messschieber und verbauen Sie dieselbe, es sei denn, Sie passen den Quetschspalt gezielt an. Eine dickere Dichtung vergrößert den Quetschspalt und senkt die Kompression, eine dünnere bewirkt das Gegenteil. Messen Sie nach jeder Änderung der Dichtungsstärke den Quetschspalt mit Lötzinn.

Wann wechseln?

• Austretendes Öl oder Wasser am Zylinderfuß.
• Beim Ausbau gequetschte oder gerissene Dichtung.

Bei jedem Ausbau des Zylinders: Eine gequetschte Zylinderfußdichtung wird nicht wiederverwendet.

Einbautipps

1. Reinigen Sie die Dichtfläche am Motorgehäuse und den Zylinderfuß, ohne sie zu zerkratzen.
2. Legen Sie die Dichtung trocken und genau zentriert auf die Stehbolzen.
3. Ziehen Sie den Zylinder über Kreuz mit dem vom Hersteller vorgeschriebenen Drehmoment an.
4. Haben Sie die Dichtungsstärke geändert, messen Sie den Quetschspalt, bevor Sie den Zylinderkopf mit einer neuen Zylinderkopfdichtung montieren.

Warum ATHENA?

Athena wurde 1973 in der Nähe von Vicenza gegründet und ist ein italienischer Spezialist für Motordichtungen, die das Unternehmen seit seinen Anfängen auf eigenen Fertigungslinien herstellt – und zugleich ein anerkannter Hersteller von Kolben und Zylinderkits. Die Marke ist Erstausrüster von Herstellern wie KTM, Ducati, Fantic, Piaggio oder Triumph und Partner der Motocross-Weltmeisterschaft MXGP.

Ersatzteile und passendes Zubehör

• Topend-Dichtsatz : ATHENA · CENTAURO
• Kolben : VERTEX 23849 · VERTEX 23850
• Kolbenringe : WOSSNER · PROX
• Kühlflüssigkeit : LIQUI MOLY 1 L · TWIN AIR

Häufige Fragen

Welche Stärke ist die richtige?
Die Ihrer Originaldichtung, es sei denn, Sie stellen den Quetschspalt gezielt ein. Erhältliche Dicken: 0,10 mm, 0,20 mm, 0,30 mm, 0,40 mm, 0,50 mm, 0,60 mm.

Müssen die anderen Dichtungen auch gewechselt werden?
Ja, sobald der Zylinder ausgebaut ist: Ein Topend-Dichtsatz enthält alle Dichtungen, die erneuert werden müssen.

Kompatibilität

Prüfen Sie vor der Bestellung das genaue Modell und Baujahr Ihres Motorrads in der Liste unten.

Passend für:
GAS GAS EXF 450 2024
GAS GAS EXF 450 2023
GAS GAS EXF 450 2022
GAS GAS EXF 450 2021
GAS GAS MCF 450 2024
GAS GAS MCF 450 2023
GAS GAS MCF 450 2022
GAS GAS MCF 450 2021
HUSQVARNA FC 450 2025
HUSQVARNA FC 450 2024
HUSQVARNA FC 450 2023
HUSQVARNA FC 450 2022
HUSQVARNA FC 450 2021
HUSQVARNA FC 450 2020
HUSQVARNA FC 450 2019
HUSQVARNA FC 450 2018
HUSQVARNA FC 450 2017
HUSQVARNA FC 450 2016
HUSQVARNA FE 450 2025
HUSQVARNA FE 450 2024
HUSQVARNA FE 450 2023
HUSQVARNA FE 450 2022
HUSQVARNA FE 450 2021
HUSQVARNA FE 450 2020
HUSQVARNA FE 450 2019
HUSQVARNA FE 450 2018
HUSQVARNA FE 450 2017
HUSQVARNA FS 450 2025
HUSQVARNA FS 450 2024
HUSQVARNA FS 450 2023
HUSQVARNA FS 450 2022
HUSQVARNA FS 450 2021
HUSQVARNA FS 450 2020
HUSQVARNA FS 450 2019
HUSQVARNA FS 450 2018
HUSQVARNA FS 450 2017
HUSQVARNA FX 450 2024
HUSQVARNA FX 450 2023
HUSQVARNA FX 450 2022
HUSQVARNA FX 450 2021
HUSQVARNA FX 450 2020
HUSQVARNA FX 450 2019
HUSQVARNA FX 450 2018
HUSQVARNA FX 450 2017
KTM EXCF 450 2024
KTM EXCF 450 2023
KTM EXCF 450 2022
KTM EXCF 450 2021
KTM EXCF 450 2020
KTM EXCF 450 2019
KTM EXCF 450 2018
KTM EXCF 450 2017
KTM EXCF 500 2024
KTM EXCF 500 2023
KTM EXCF 500 2022
KTM EXCF 500 2021
KTM EXCF 500 2020
KTM EXCF 500 2019
KTM EXCF 500 2018
KTM EXCF 500 2017
KTM SXF 450 2025
KTM SXF 450 2024
KTM SXF 450 2023
KTM SXF 450 2022
KTM SXF 450 2021
KTM SXF 450 2020
KTM SXF 450 2019
KTM SXF 450 2018
KTM SXF 450 2017
KTM SXF 450 2016
KTM XCF 450 2025
KTM XCF 450 2024
KTM XCF 450 2023
KTM XCF 450 2022
KTM XCF 450 2021
KTM XCF 450 2020
KTM XCF 450 2019
KTM XCF 450 2018
KTM XCF 450 2017
KTM XCF 450 2016
KTM XCFW 450 2024
KTM XCFW 450 2023
