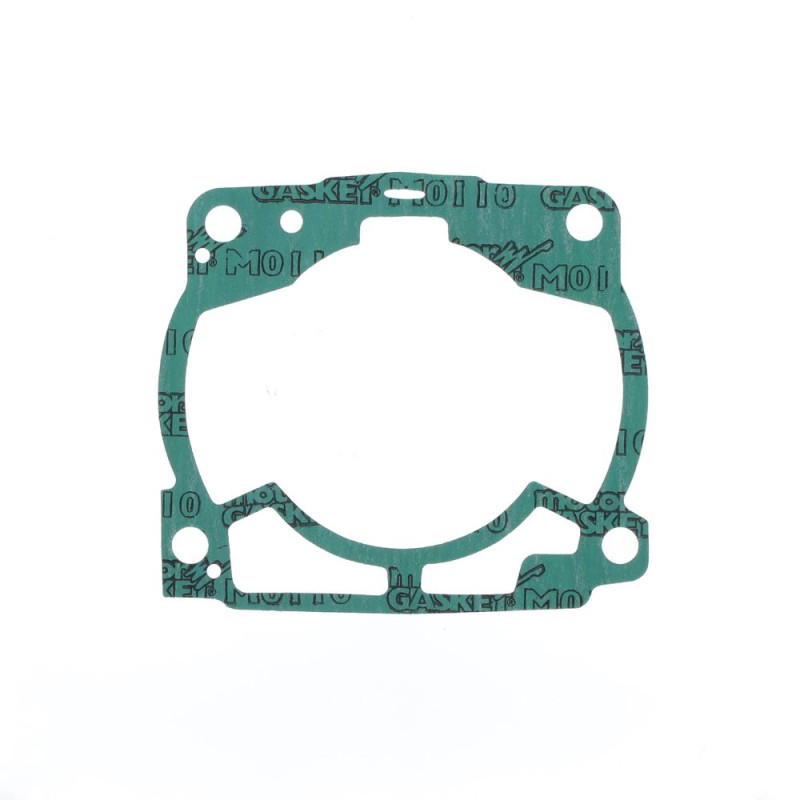

Joint d'embase de cylindre ATHENA pour KTM, HUSQVARNA et GAS GAS de 2017 à 2023

Le joint d'embase de cylindre ATHENA est prévu pour KTM EXC 250, EXC 300, SX 250, XC 250, XC 300, XCW 250, XCW 300, GAS GAS EC 250, EC 300, EX 250, EX 300, MC 250 et HUSQVARNA TC 250, TE 250, TE 300, TX 300 de 2017 à 2023. Le joint d'embase assure l'étanchéité entre le cylindre et le carter. Son épaisseur compte : elle fixe la hauteur du cylindre, donc le squish, la compression et, en 2 temps, le calage des lumières.

Les points forts

• Plusieurs épaisseurs disponibles pour la même moto.
• Le bon outil pour régler squish, compression et calage, selon Athena.

Caractéristiques

• Marque : ATHENA
• Références fabricant : S410270006122, S410270006123, S410270006124, S410270006125, S410270006126
• Épaisseurs disponibles : 0,20 mm : réf. S410270006122 ; 0,30 mm : réf. S410270006123 ; 0,40 mm : réf. S410270006124 ; 0,50 mm : réf. S410270006125 ; 0,75 mm : réf. S410270006126
• Moteur : 2 temps

Bien choisir l'épaisseur

Mesurez l'épaisseur de l'ancien joint au pied à coulisse et remontez la même, sauf si vous ajustez volontairement le squish. Un joint plus épais augmente le squish et baisse la compression ; un joint plus fin fait l'inverse. Après tout changement d'épaisseur, contrôlez le squish au fil d'étain.

Quand le remplacer ?

• Suintement d'huile ou d'eau à la base du cylindre.
• Joint écrasé ou déchiré au démontage.

À chaque dépose du cylindre : un joint d'embase écrasé ne se réutilise pas.

Conseils de montage

1. Nettoyez le plan du carter et la base du cylindre sans les rayer.
2. Posez le joint à sec, bien centré sur les goujons.
3. Serrez le cylindre en croix au couple du constructeur.
4. Si vous avez changé d'épaisseur, mesurez le squish avant de remonter la culasse avec un joint de culasse neuf.

Pourquoi ATHENA ?

Athena, entreprise italienne née en 1973 près de Vicence, conçoit joints, pistons et kits cylindre pour la moto. Fournisseur de première monte de KTM, Ducati, Fantic, Piaggio ou Triumph et partenaire du championnat du monde MXGP, elle développe ses pièces au banc et sur piste avec des équipes de course.

Pièces de rechange et produits à prévoir

• Pochette de joints haut moteur : ATHENA M752007800094 · ATHENA M752010500094
• Piston : ATHENA · METEOR
• Segments : ATHENA · VERTEX
• Liquide de refroidissement : LIQUI MOLY 1 L · TWIN AIR 2,2 L

Questions fréquentes

Quelle épaisseur choisir ?
Celle de votre joint d'origine, sauf réglage volontaire du squish. Épaisseurs proposées : 0,20 mm, 0,30 mm, 0,40 mm, 0,50 mm, 0,75 mm.

Faut-il changer les autres joints ?
Oui, dès que le cylindre est déposé : une pochette de joints haut moteur regroupe tous les joints à changer.

Compatibilité

Vérifiez l'année et le modèle exact de votre moto dans la liste ci-dessous avant de commander.

Se monte sur :
GAS GAS EC 250 2023
GAS GAS EC 250 2022
GAS GAS EC 250 2021
GAS GAS EC 300 2023
GAS GAS EC 300 2022
GAS GAS EC 300 2021
GAS GAS EX 250 2023
GAS GAS EX 250 2022
GAS GAS EX 300 2023
GAS GAS EX 300 2022
GAS GAS EX 300 2021
GAS GAS MC 250 2023
GAS GAS MC 250 2022
HUSQVARNA TC 250 2022
HUSQVARNA TC 250 2021
HUSQVARNA TC 250 2020
HUSQVARNA TC 250 2019
HUSQVARNA TC 250 2018
HUSQVARNA TC 250 2017
HUSQVARNA TE 250 2023
HUSQVARNA TE 250 2022
HUSQVARNA TE 250 2021
HUSQVARNA TE 250 2020
HUSQVARNA TE 250 2019
HUSQVARNA TE 250 2018
HUSQVARNA TE 250 2017
HUSQVARNA TE 300 2023
HUSQVARNA TE 300 2022
HUSQVARNA TE 300 2021
HUSQVARNA TE 300 2020
HUSQVARNA TE 300 2019
HUSQVARNA TE 300 2018
HUSQVARNA TE 300 2017
HUSQVARNA TX 300 2022
HUSQVARNA TX 300 2021
HUSQVARNA TX 300 2020
HUSQVARNA TX 300 2019
HUSQVARNA TX 300 2018
HUSQVARNA TX 300 2017
KTM EXC 250 2023
KTM EXC 250 2022
KTM EXC 250 2021
KTM EXC 250 2020
KTM EXC 250 2019
KTM EXC 250 2018
KTM EXC 250 2017
KTM EXC 300 2023
KTM EXC 300 2022
KTM EXC 300 2021
KTM EXC 300 2020
KTM EXC 300 2019
KTM EXC 300 2018
KTM EXC 300 2017
KTM SX 250 2022
KTM SX 250 2021
KTM SX 250 2020
KTM SX 250 2019
KTM SX 250 2018
KTM SX 250 2017
KTM XC 250 2022
KTM XC 250 2021
KTM XC 250 2020
KTM XC 250 2019
KTM XC 250 2018
KTM XC 250 2017
KTM XC 300 2022
KTM XC 300 2021
KTM XC 300 2020
KTM XC 300 2019
KTM XC 300 2018
KTM XC 300 2017
KTM XCW 250 2023
KTM XCW 250 2022
KTM XCW 250 2021
KTM XCW 250 2020
KTM XCW 250 2019
KTM XCW 250 2018
KTM XCW 250 2017
KTM XCW 300 2023
KTM XCW 300 2022
KTM XCW 300 2021
KTM XCW 300 2020
KTM XCW 300 2019
KTM XCW 300 2018
KTM XCW 300 2017
