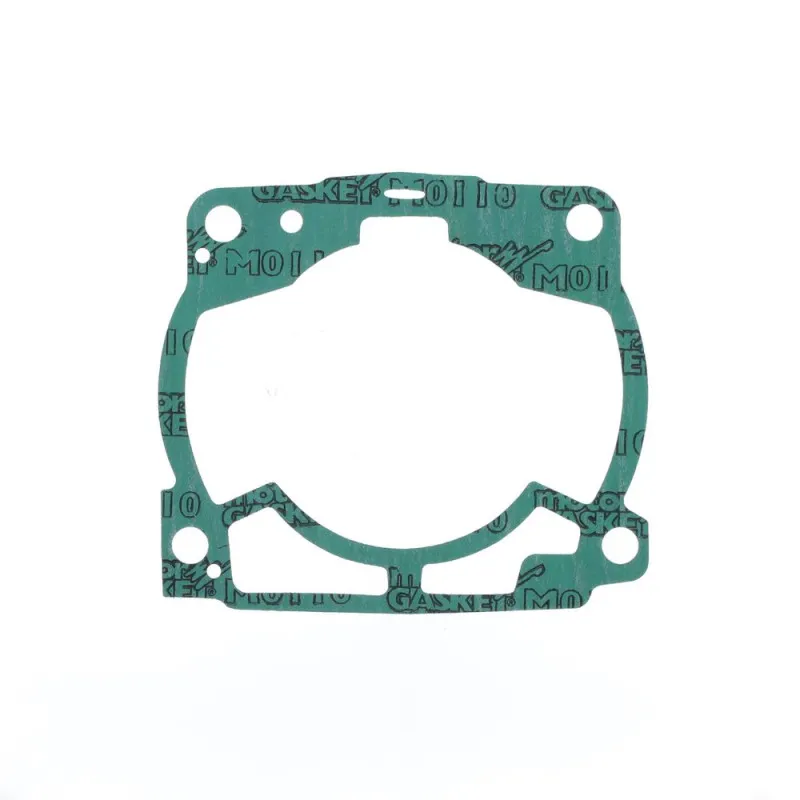

ATHENA Zylinderfußdichtung für KTM, HUSQVARNA und GAS GAS 2017-2023

Die Zylinderfußdichtung ATHENA ist für KTM EXC 250, EXC 300, SX 250, XC 250, XC 300, XCW 250, XCW 300, GAS GAS EC 250, EC 300, EX 250, EX 300, MC 250 und HUSQVARNA TC 250, TE 250, TE 300, TX 300 von 2017 bis 2023 ausgelegt. Die Zylinderfußdichtung dichtet zwischen Zylinder und Motorgehäuse ab. Ihre Stärke ist entscheidend: Sie bestimmt die Höhe des Zylinders und damit Quetschspalt, Kompression und beim Zweitakter die Steuerzeiten der Kanäle.

Die Vorteile

• Für dasselbe Motorrad in mehreren Stärken erhältlich.
• Laut Athena das richtige Werkzeug, um Quetschspalt, Verdichtung und Steuerzeiten einzustellen.

Technische Daten

• Marke: ATHENA
• Herstellernummern: S410270006122, S410270006123, S410270006124, S410270006125, S410270006126
• Erhältliche Ausführungen: 0,20 mm: Ref. S410270006122; 0,30 mm: Ref. S410270006123; 0,40 mm: Ref. S410270006124; 0,50 mm: Ref. S410270006125; 0,75 mm: Ref. S410270006126
• Motor: 2-Takt

Die richtige Dicke wählen

Messen Sie die Stärke der alten Dichtung mit dem Messschieber und verbauen Sie dieselbe, es sei denn, Sie passen den Quetschspalt gezielt an. Eine dickere Dichtung vergrößert den Quetschspalt und senkt die Kompression, eine dünnere bewirkt das Gegenteil. Messen Sie nach jeder Änderung der Dichtungsstärke den Quetschspalt mit Lötzinn.

Wann wechseln?

• Austretendes Öl oder Wasser am Zylinderfuß.
• Beim Ausbau gequetschte oder gerissene Dichtung.

Bei jedem Ausbau des Zylinders: Eine gequetschte Zylinderfußdichtung wird nicht wiederverwendet.

Einbautipps

1. Reinigen Sie die Dichtfläche am Motorgehäuse und den Zylinderfuß, ohne sie zu zerkratzen.
2. Legen Sie die Dichtung trocken und genau zentriert auf die Stehbolzen.
3. Ziehen Sie den Zylinder über Kreuz mit dem vom Hersteller vorgeschriebenen Drehmoment an.
4. Haben Sie die Dichtungsstärke geändert, messen Sie den Quetschspalt, bevor Sie den Zylinderkopf mit einer neuen Zylinderkopfdichtung montieren.

Warum ATHENA?

Das italienische Unternehmen Athena, 1973 nahe Vicenza gegründet, konstruiert Dichtungen, Kolben und Zylinderkits für Motorräder. Als Erstausrüster von KTM, Ducati, Fantic, Piaggio oder Triumph und Partner der MXGP-Weltmeisterschaft entwickelt Athena seine Teile auf dem Prüfstand und auf der Strecke gemeinsam mit Rennteams.

Ersatzteile und passendes Zubehör

• Topend-Dichtsatz : ATHENA M752007800094 · ATHENA M752010500094
• Kolben : ATHENA · METEOR
• Kolbenringe : ATHENA · VERTEX
• Kühlflüssigkeit : LIQUI MOLY 1 L · TWIN AIR

Häufige Fragen

Welche Stärke ist die richtige?
Die Ihrer Originaldichtung, es sei denn, Sie stellen den Quetschspalt gezielt ein. Erhältliche Dicken: 0,20 mm, 0,30 mm, 0,40 mm, 0,50 mm, 0,75 mm.

Müssen die anderen Dichtungen auch gewechselt werden?
Ja, sobald der Zylinder ausgebaut ist: Ein Topend-Dichtsatz enthält alle Dichtungen, die erneuert werden müssen.

Kompatibilität

Prüfen Sie vor der Bestellung das genaue Modell und Baujahr Ihres Motorrads in der Liste unten.

Passend für:
GAS GAS EC 250 2023
GAS GAS EC 250 2022
GAS GAS EC 250 2021
GAS GAS EC 300 2023
GAS GAS EC 300 2022
GAS GAS EC 300 2021
GAS GAS EX 250 2023
GAS GAS EX 250 2022
GAS GAS EX 300 2023
GAS GAS EX 300 2022
GAS GAS EX 300 2021
GAS GAS MC 250 2023
GAS GAS MC 250 2022
HUSQVARNA TC 250 2022
HUSQVARNA TC 250 2021
HUSQVARNA TC 250 2020
HUSQVARNA TC 250 2019
HUSQVARNA TC 250 2018
HUSQVARNA TC 250 2017
HUSQVARNA TE 250 2023
HUSQVARNA TE 250 2022
HUSQVARNA TE 250 2021
HUSQVARNA TE 250 2020
HUSQVARNA TE 250 2019
HUSQVARNA TE 250 2018
HUSQVARNA TE 250 2017
HUSQVARNA TE 300 2023
HUSQVARNA TE 300 2022
HUSQVARNA TE 300 2021
HUSQVARNA TE 300 2020
HUSQVARNA TE 300 2019
HUSQVARNA TE 300 2018
HUSQVARNA TE 300 2017
HUSQVARNA TX 300 2022
HUSQVARNA TX 300 2021
HUSQVARNA TX 300 2020
HUSQVARNA TX 300 2019
HUSQVARNA TX 300 2018
HUSQVARNA TX 300 2017
KTM EXC 250 2023
KTM EXC 250 2022
KTM EXC 250 2021
KTM EXC 250 2020
KTM EXC 250 2019
KTM EXC 250 2018
KTM EXC 250 2017
KTM EXC 300 2023
KTM EXC 300 2022
KTM EXC 300 2021
KTM EXC 300 2020
KTM EXC 300 2019
KTM EXC 300 2018
KTM EXC 300 2017
KTM SX 250 2022
KTM SX 250 2021
KTM SX 250 2020
KTM SX 250 2019
KTM SX 250 2018
KTM SX 250 2017
KTM XC 250 2022
KTM XC 250 2021
KTM XC 250 2020
KTM XC 250 2019
KTM XC 250 2018
KTM XC 250 2017
KTM XC 300 2022
KTM XC 300 2021
KTM XC 300 2020
KTM XC 300 2019
KTM XC 300 2018
KTM XC 300 2017
KTM XCW 250 2023
KTM XCW 250 2022
KTM XCW 250 2021
KTM XCW 250 2020
KTM XCW 250 2019
KTM XCW 250 2018
KTM XCW 250 2017
KTM XCW 300 2023
KTM XCW 300 2022
KTM XCW 300 2021
KTM XCW 300 2020
KTM XCW 300 2019
KTM XCW 300 2018
KTM XCW 300 2017
