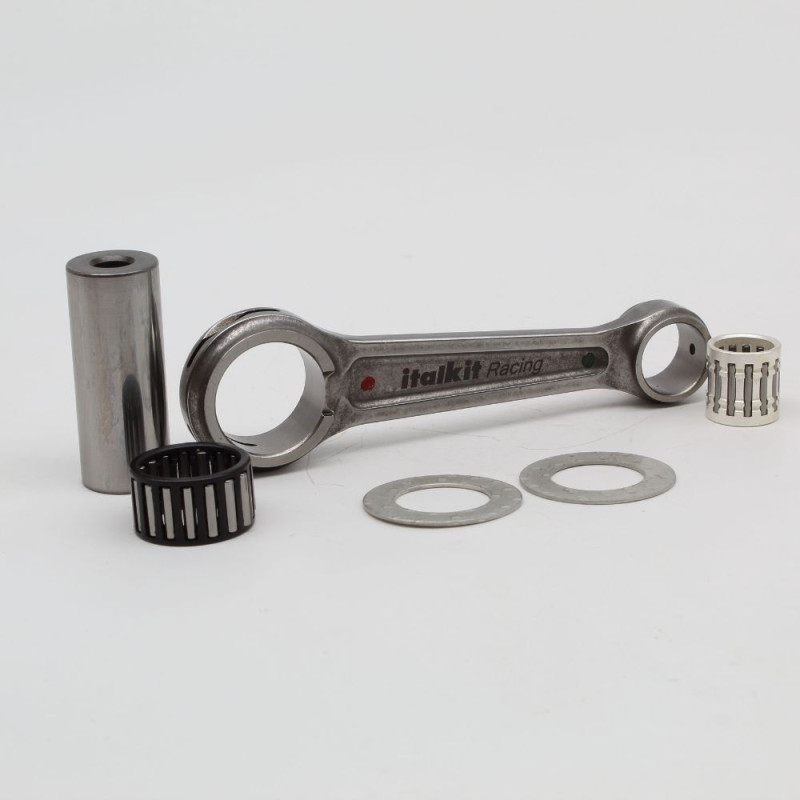

Kit bielle ITALKIT pour KTM EXC 125, SX 125, SX 144, SX 150 de 1998 à 2016

Le kit bielle ITALKIT BC.8670R est prévu pour KTM EXC 125, SX 125, SX 144, SX 150 de 1998 à 2016. La bielle relie le piston au vilebrequin et subit les efforts les plus violents du moteur. Sa cage de tête et son maneton s'usent avec les heures : un jeu en tête de bielle annonce une casse qui peut détruire tout le moteur.

Caractéristiques

• Marque : ITALKIT
• Référence fabricant : BC.8670R
• Entraxe de bielle : 110 mm
• Alésage du pied de bielle : 19 mm
• Alésage de la tête de bielle : 28 mm
• Largeur du pied de bielle : 15,9 mm
• Largeur de la tête de bielle : 15,9 mm
• Diamètre du maneton : 22 mm
• Longueur du maneton : 55 mm
• Cage à aiguilles du pied de bielle : 15x19x20 mm
• Cage à aiguilles de la tête de bielle : 22x28x16 mm
• Épaisseur des rondelles de bielle : 1 mm
• Moteur : 2 temps

Quand le remplacer ?

• Jeu vertical en tête de bielle au point mort haut.
• Jeu latéral hors tolérance, traces de chauffe (bleuissement).
• Vibrations et bruit sourd venant du bas moteur.

Lors de la réfection du bas moteur, aux intervalles du manuel d'entretien, et sans attendre dès qu'un jeu apparaît en tête de bielle.

Conseils de montage

1. Le remplacement d'une bielle demande de presser le vilebrequin puis de le réaligner : au comparateur, on contrôle le faux-rond, c'est-à-dire l'écart de rotation mesuré en bout d'arbre, qui doit rester de quelques centièmes de millimètre au plus. Confiez ce travail à un atelier équipé si vous n'avez pas de presse et de banc de centrage.
2. Changez les roulements et joints spi de vilebrequin en même temps.
3. Contrôlez le jeu latéral de la tête de bielle après assemblage.
4. Refermez le moteur avec une pochette de joints moteur complète et serrez au couple du constructeur.
5. Contrôlez les roulements de boîte, puis faites le plein d'huile neuve et montez une bougie neuve.

Pièces de rechange et produits à prévoir

• Roulements et joints spi de vilebrequin : voir la sélection
• Pochette de joints moteur complète : ATHENA · CENTAURO
• Roulements de boîte de vitesses : HOT RODS TBK0018 · HOT RODS TBK0102
• Huile 2 temps : LIQUI MOLY 1 L · LIQUI MOLY 4 L
• Bougie : NGK 2707 · NGK 3006

Questions fréquentes

Peut-on monter la bielle soi-même ?
Oui si vous disposez d'une presse et d'un banc de centrage du vilebrequin ; sinon, un atelier moteur s'en charge.

Que prévoir en plus ?
Le kit roulements et joints spi de vilebrequin, la pochette de joints moteur complète, les roulements de boîte si besoin, l'huile moteur et une bougie.

Compatibilité

Vérifiez l'année et le modèle exact de votre moto dans la liste ci-dessous avant de commander.

Se monte sur :
KTM EXC 125 2016
KTM EXC 125 2015
KTM EXC 125 2014
KTM EXC 125 2013
KTM EXC 125 2012
KTM EXC 125 2011
KTM EXC 125 2010
KTM EXC 125 2009
KTM EXC 125 2008
KTM EXC 125 2007
KTM EXC 125 2006
KTM EXC 125 2005
KTM EXC 125 2004
KTM EXC 125 2003
KTM EXC 125 2002
KTM EXC 125 2001
KTM EXC 125 2000
KTM EXC 125 1999
KTM EXC 125 1998
KTM SX 125 2015
KTM SX 125 2014
KTM SX 125 2013
KTM SX 125 2012
KTM SX 125 2011
KTM SX 125 2010
KTM SX 125 2009
KTM SX 125 2008
KTM SX 125 2007
KTM SX 125 2006
KTM SX 125 2005
KTM SX 125 2004
KTM SX 125 2003
KTM SX 125 2002
KTM SX 125 2001
KTM SX 125 2000
KTM SX 125 1999
KTM SX 125 1998
KTM SX 144 2015
KTM SX 144 2014
KTM SX 144 2013
KTM SX 144 2012
KTM SX 144 2011
KTM SX 144 2010
KTM SX 144 2009
KTM SX 150 2015
KTM SX 150 2014
KTM SX 150 2013
KTM SX 150 2012
KTM SX 150 2011
KTM SX 150 2010
KTM SX 150 2009
