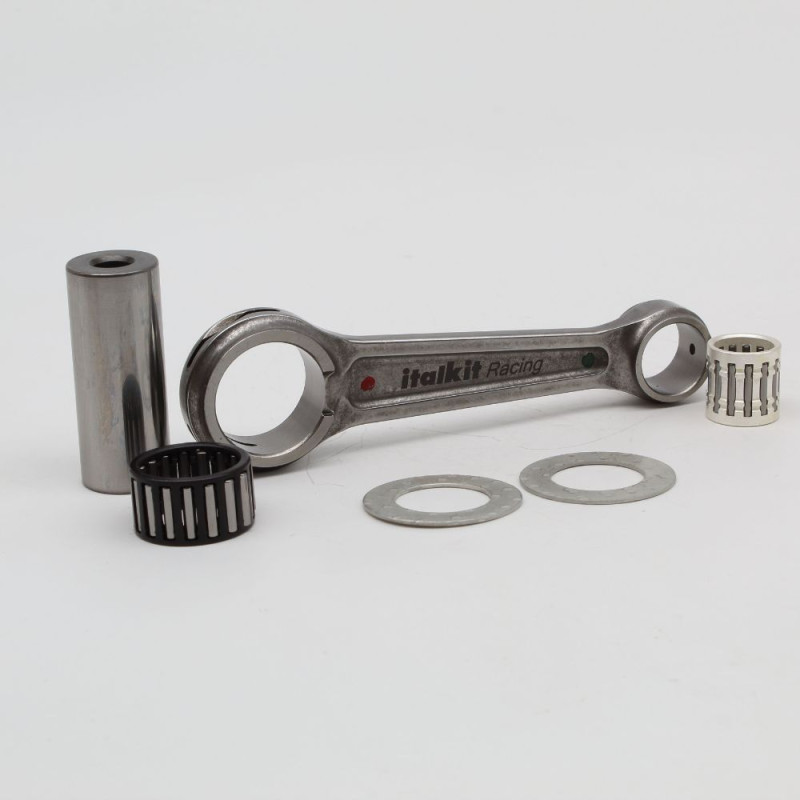

ITALKIT Pleuelsatz für KTM EXC 125, SX 125, SX 144, SX 150 1998-2016

Der Pleuelsatz ITALKIT BC.8670R ist für KTM EXC 125, SX 125, SX 144, SX 150 von 1998 bis 2016 ausgelegt. Das Pleuel verbindet Kolben und Kurbelwelle und muss die heftigsten Kräfte im Motor aushalten. Das Lager am Pleuelfuß und der Hubzapfen verschleißen mit den Stunden: Spiel am Pleuelfuß kündigt einen Schaden an, der den ganzen Motor zerstören kann.

Technische Daten

• Marke: ITALKIT
• Herstellernummer: BC.8670R
• Pleuellänge (Mitte-Mitte): 110 mm
• Bohrung Pleuelauge oben: 19 mm
• Bohrung Pleuelauge unten: 28 mm
• Breite Pleuelauge oben: 15,9 mm
• Breite Pleuelauge unten: 15,9 mm
• Hubzapfendurchmesser: 22 mm
• Hubzapfenlänge: 55 mm
• Nadellager Pleuelauge oben: 15x19x20 mm
• Nadellager Pleuelauge unten: 22x28x16 mm
• Pleuelanlaufscheiben: 1 mm
• Motor: 2-Takt

Wann wechseln?

• Senkrechtes Spiel am Pleuelfuß im oberen Totpunkt.
• Axialspiel außerhalb der Toleranz, Anlauffarben (Blaufärbung).
• Vibrationen und dumpfes Geräusch aus dem unteren Motorbereich.

Bei der Revision des unteren Motorbereichs, in den Intervallen laut Wartungshandbuch und sofort, sobald am Pleuelfuß Spiel auftritt.

Einbautipps

1. Für den Pleuelwechsel muss die Kurbelwelle ausgepresst und anschließend neu ausgerichtet werden: Mit der Messuhr wird die Rundlaufabweichung geprüft, also die am Wellenende gemessene Abweichung im Rundlauf, die höchstens einige Hundertstelmillimeter betragen darf. Überlassen Sie diese Arbeit einer entsprechend ausgestatteten Werkstatt, wenn Sie keine Presse und keinen Zentrierbock haben.
2. Wechseln Sie gleichzeitig die Kurbelwellenlager und -Simmerringe.
3. Prüfen Sie nach dem Zusammenbau das Axialspiel am Pleuelfuß.
4. Schließen Sie den Motor mit einem Motor-Komplettdichtsatz und ziehen Sie alles mit dem vom Hersteller vorgeschriebenen Drehmoment an.
5. Prüfen Sie die Getriebelager, füllen Sie dann frisches Öl ein und setzen Sie eine neue Zündkerze ein.

Ersatzteile und passendes Zubehör

• Kurbelwellenlager und Simmerringe : Auswahl ansehen
• Motordichtsatz komplett : ATHENA · CENTAURO
• Getriebelager : HOT RODS TBK0018 · HOT RODS TBK0102
• 2-Takt-Öl : LIQUI MOLY 1 L · LIQUI MOLY 4 L
• Zündkerze : NGK 2707 · NGK 3006

Häufige Fragen

Kann man das Pleuel selbst einbauen?
Ja, wenn Sie eine Presse und einen Zentrierbock für die Kurbelwelle haben; andernfalls übernimmt das eine Motorenwerkstatt.

Was braucht man zusätzlich?
Den Kurbelwellenlager- und Dichtungssatz, den Motor-Komplettdichtsatz, bei Bedarf die Getriebelager, Motoröl und eine Zündkerze.

Kompatibilität

Prüfen Sie vor der Bestellung das genaue Modell und Baujahr Ihres Motorrads in der Liste unten.

Passend für:
KTM EXC 125 2016
KTM EXC 125 2015
KTM EXC 125 2014
KTM EXC 125 2013
KTM EXC 125 2012
KTM EXC 125 2011
KTM EXC 125 2010
KTM EXC 125 2009
KTM EXC 125 2008
KTM EXC 125 2007
KTM EXC 125 2006
KTM EXC 125 2005
KTM EXC 125 2004
KTM EXC 125 2003
KTM EXC 125 2002
KTM EXC 125 2001
KTM EXC 125 2000
KTM EXC 125 1999
KTM EXC 125 1998
KTM SX 125 2015
KTM SX 125 2014
KTM SX 125 2013
KTM SX 125 2012
KTM SX 125 2011
KTM SX 125 2010
KTM SX 125 2009
KTM SX 125 2008
KTM SX 125 2007
KTM SX 125 2006
KTM SX 125 2005
KTM SX 125 2004
KTM SX 125 2003
KTM SX 125 2002
KTM SX 125 2001
KTM SX 125 2000
KTM SX 125 1999
KTM SX 125 1998
KTM SX 144 2015
KTM SX 144 2014
KTM SX 144 2013
KTM SX 144 2012
KTM SX 144 2011
KTM SX 144 2010
KTM SX 144 2009
KTM SX 150 2015
KTM SX 150 2014
KTM SX 150 2013
KTM SX 150 2012
KTM SX 150 2011
KTM SX 150 2010
KTM SX 150 2009
