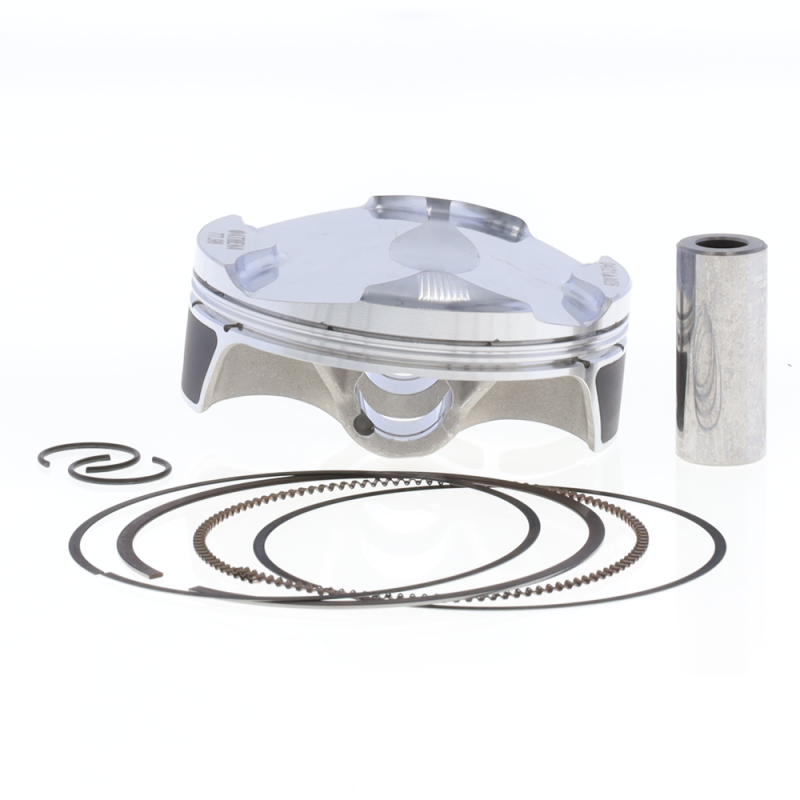

Pistón forjado ATHENA para cilindro ATHENA para KTM SXF 250, XCF 250, HUSQVARNA FC 250 y GAS GAS EXF 250, MCF 250 de 2016 a 2023

El pistón forjado ATHENA (Ø 77,97 a 77,98 mm según la cota) está pensado para KTM SXF 250, XCF 250, GAS GAS EXF 250, MCF 250 y HUSQVARNA FC 250 de 2016 a 2023. Un pistón forjado se obtiene aplastando en caliente un taco de aluminio con una prensa, en lugar de verter el metal en un molde. El metal es más denso y más resistente: el pistón soporta mejor los altos regímenes y el calor, y por eso es la elección de los motores de competición.

Puntos fuertes

• Aleación de aluminio con alto contenido en silicio, forjada por extrusión inversa.
• Mecanizado CNC con una tolerancia inferior a 0,01 mm, probado en banco y en pista.
• Segmentos fabricados en Japón, con recubrimiento PVD o de nitruro de cromo.
• Se entrega con bulón, clips y segmento(s).

Características

• Marca: ATHENA
• Referencias del fabricante: S5F07800002B, S5F07800002C
• Motor: 4 tiempos
• Para kit de cilindro ATHENA ref. P400270100020 (Ø78 mm)
• Diámetro del pistón: B = 77,97 mm, C = 77,98 mm
• Versiones disponibles: B: ref. S5F07800002B; C: ref. S5F07800002C
• Peso: 250 g

Cómo elegir la cota

Las letras A, B, C… indican clases de diámetro muy próximas, separadas una centésima de milímetro. Mide el diámetro interior del cilindro con un alexómetro (diámetro, ovalización y conicidad) y elige la clase que da la holgura pistón/cilindro recomendada por el fabricante. Por lo general, la clase A va en un cilindro nuevo o rehecho y la clase B en un cilindro ya rodado. Un cilindro rayado o fuera de cotas hay que mandarlo a rehacer: su desgaste no se compensa con una clase mayor.

¿Cuándo cambiarlo?

• Pérdida de potencia, aceleración floja, arranque más difícil: la compresión está bajando.
• Golpeteo del pistón en frío cada vez más marcado.
• Al desmontar: rayas verticales en la falda, segmentos pegados o gastados, capa gruesa de carbonilla en la cabeza del pistón.
• En 4 tiempos: consumo de aceite, humo azul y bujía sucia.

Cambia el pistón según el manual de mantenimiento de tu moto, antes si compites, y sin esperar en cuanto aparezcan estos síntomas. Referencia orientativa de Cross-Mania: 30 a 60 horas de motor, según si compites o ruedas por ocio. Mide siempre el cilindro en ese momento: un pistón nuevo en un cilindro ovalado no va a durar.

Consejos de montaje

1. Limpia el cilindro y revísalo: diámetro, ovalización, conicidad y estado del tratamiento superficial.
2. Comprueba la holgura entre puntas de cada segmento dentro del cilindro, según los valores del manual o de las instrucciones del fabricante.
3. Coloca los segmentos con la marca hacia arriba y las puntas desfasadas, sin superponer nunca los extremos del segmento rascador.
4. Orienta el pistón según su flecha (hacia el escape), aceita el bulón y el pie de biela, y coloca los clips sin deformarlos, con la abertura opuesta a la muesca. Un clip que ha saltado se sustituye por clips del bulón nuevos, nunca por el viejo.
5. Monta de nuevo con un juego de juntas de la parte alta del motor nuevo y aprieta la culata en cruz, al par del fabricante.
6. Rellena con líquido refrigerante, monta una bujía nueva y cambia el aceite con aceite de motor nuevo y un filtro nuevo.
7. Haz el rodaje del motor: calentamiento suave, régimen variado y nada de plena carga prolongada durante la primera hora.

¿Por qué ATHENA?

Athena, empresa italiana nacida en 1973 cerca de Vicenza, diseña juntas, pistones y kits de cilindro para moto. Proveedora de primer equipo de KTM, Ducati, Fantic, Piaggio o Triumph y partner del Mundial MXGP, desarrolla sus piezas en banco y en pista con equipos de competición.

Recambios y productos a prever

• Kit de cilindro ATHENA : ATHENA
• Kit de juntas de parte alta : ATHENA
• Bujía : NGK 97225 · NGK 3521
• Líquido refrigerante : LIQUI MOLY · TWIN AIR
• Aceite de motor 4 tiempos : MOTUL 10W50 · LIQUI MOLY 10W40 1 L

Preguntas frecuentes

¿El pistón viene completo?
Sí: pistón, bulón, clips y segmento(s). El juego de juntas de la parte alta del motor se pide aparte, porque una junta de culata o de base nunca se reutiliza.

¿Qué cota pedir?
Mide tu cilindro: B, C corresponden a diámetros reales distintos (77,97 a 77,98 mm). La clase se elige según la holgura pistón/cilindro que indica el fabricante.

¿Puedo cambiar solo los segmentos más adelante?
Sí, mientras el pistón y el cilindro sigan dentro de tolerancias. Los segmentos de recambio se piden sueltos, igual que el bulón y los clips.

Compatibilidad

Comprueba el modelo y el año exactos de tu moto en la lista de abajo antes de pedir.

Se monta en:
GAS GAS EXF 250 2023
GAS GAS EXF 250 2022
GAS GAS EXF 250 2021
GAS GAS MCF 250 2023
GAS GAS MCF 250 2022
GAS GAS MCF 250 2021
HUSQVARNA FC 250 2022
HUSQVARNA FC 250 2021
HUSQVARNA FC 250 2020
HUSQVARNA FC 250 2019
HUSQVARNA FC 250 2018
HUSQVARNA FC 250 2017
HUSQVARNA FC 250 2016
KTM SXF 250 2022
KTM SXF 250 2021
KTM SXF 250 2020
KTM SXF 250 2019
KTM SXF 250 2018
KTM SXF 250 2017
KTM SXF 250 2016
KTM XCF 250 2022
KTM XCF 250 2021
KTM XCF 250 2020
KTM XCF 250 2019
KTM XCF 250 2018
KTM XCF 250 2017
KTM XCF 250 2016
