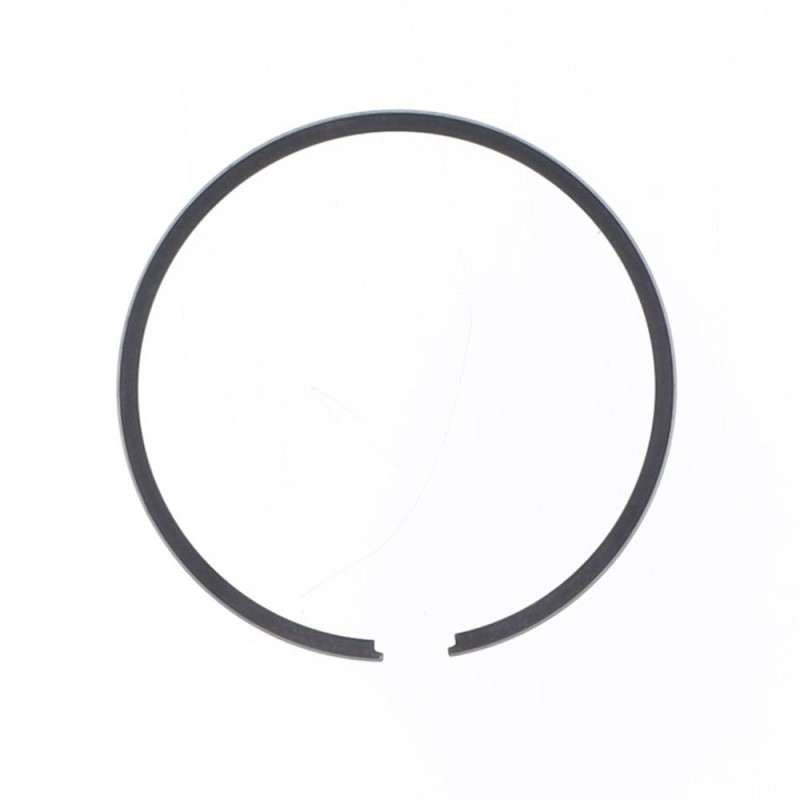

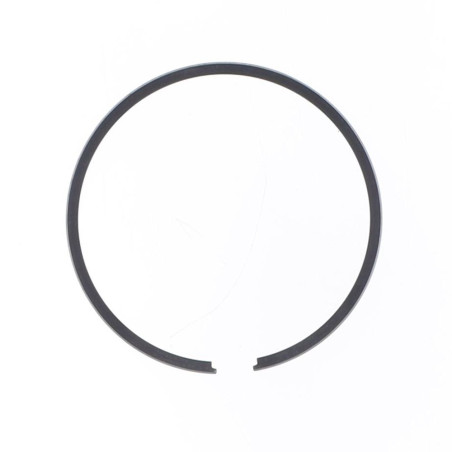

Jeu de segments ATHENA pour YAMAHA DT 125 de 1991 à 2004

Le jeu de segments ATHENA S410485316001 est prévu pour YAMAHA DT 125 de 1991 à 2004. Les segments sont les anneaux logés dans les gorges du piston. Ils assurent l'étanchéité entre le piston et le cylindre, évacuent la chaleur du piston vers le cylindre et, sur un 4 temps, raclent l'huile des parois. Usés, ils laissent fuir la compression : le moteur perd de sa vigueur.

Caractéristiques

• Marque : ATHENA
• Référence fabricant : S410485316001
• Code EAN : 8051757023615
• Pour piston ATHENA
• Pour kit cylindre ATHENA réf. P400485100019 (Ø56 mm)
• Moteur : 2 temps

Quand le remplacer ?

• Perte de compression et de puissance, démarrage plus difficile.
• Jeu à la coupe supérieur à la valeur du manuel, mesuré dans le cylindre.
• Segment collé dans sa gorge ou marqué de traces de passage des gaz.

À chaque contrôle du haut moteur, et au plus tard en même temps que le piston. Sur un piston encore dans les cotes, des segments neufs à mi-vie redonnent de la compression. Comme repère indicatif Cross-Mania, le piston complet se change toutes les 20 à 40 heures de moteur selon que vous roulez en compétition ou en loisir.

Conseils de montage

1. Nettoyez les gorges du piston (un vieux segment cassé fait un bon grattoir) sans les élargir.
2. Présentez chaque segment dans le cylindre, poussé bien d'équerre par le piston, et mesurez son jeu à la coupe à la cale d'épaisseur.
3. Ouvrez les segments juste assez pour les passer sur le piston, à la main ou avec une pince à segments : trop ouverts, ils se déforment ou cassent.
4. Repère vers le haut, la coupe bien placée sur l'ergot de sa gorge : un segment mal placé casse au premier tour.
5. Huilez légèrement le cylindre et les segments avant de remonter, avec une pochette de joints haut moteur neuve.

Pourquoi ATHENA ?

Athena, entreprise italienne née en 1973 près de Vicence, conçoit joints, pistons et kits cylindre pour la moto. Fournisseur de première monte de KTM, Ducati, Fantic, Piaggio ou Triumph et partenaire du championnat du monde MXGP, elle développe ses pièces au banc et sur piste avec des équipes de course.

Pièces de rechange et produits à prévoir

• Kit cylindre ATHENA : ATHENA
• Piston : ATHENA
• Pochette de joints haut moteur : ATHENA
• Culasse et dôme : ATHENA S410485308004 · ATHENA S410485308005
• Valve d'échappement et pièces : ATHENA
• Bougie : NGK 3981 · NGK 2411

Questions fréquentes

Quel diamètre choisir ?
Le diamètre nominal de votre piston, indiqué dans le titre. Les segments vont sur un piston de la même cote d'alésage.

Faut-il roder le moteur ?
Oui : une heure de rodage doux, sans pleine charge prolongée, pour que les segments épousent le cylindre.

Compatibilité

Vérifiez l'année et le modèle exact de votre moto dans la liste ci-dessous avant de commander.

Se monte sur :
YAMAHA DT 125 2004
YAMAHA DT 125 2003
YAMAHA DT 125 2002
YAMAHA DT 125 2001
YAMAHA DT 125 2000
YAMAHA DT 125 1999
YAMAHA DT 125 1998
YAMAHA DT 125 1997
YAMAHA DT 125 1996
YAMAHA DT 125 1995
YAMAHA DT 125 1994
YAMAHA DT 125 1993
YAMAHA DT 125 1992
YAMAHA DT 125 1991
