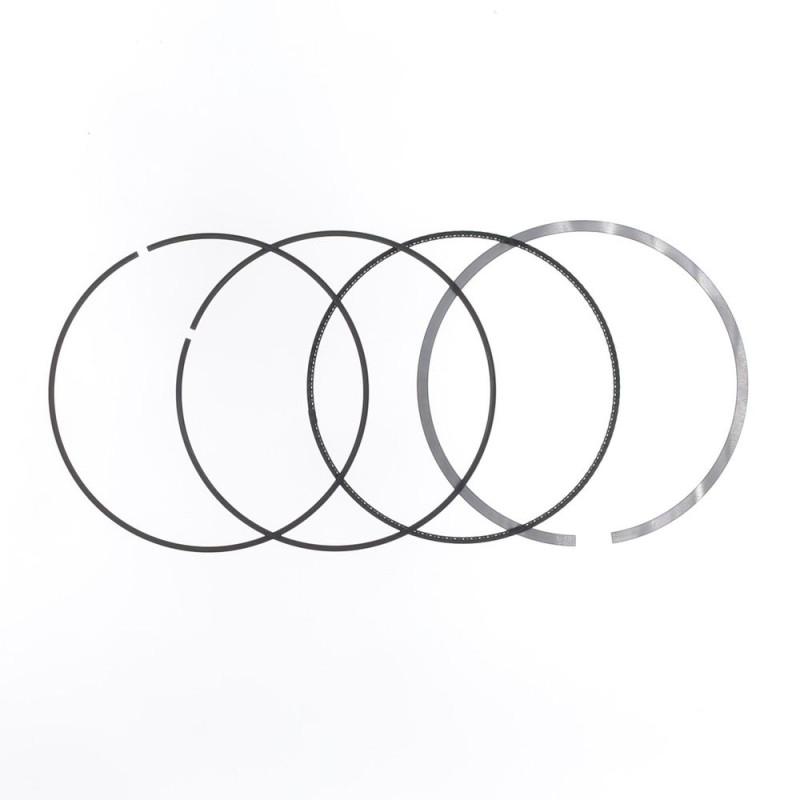

Jeu de segments ATHENA Ø95 mm pour KTM EXC, MXC, SX 520, 525, BETA RR 525 et GAS GAS ECF 450 de 2000 à 2009

Le jeu de segments ATHENA S41316408 (Ø 95 mm) est prévu pour KTM EXC 520, EXC 525, MXC 520, MXC 525, SX 520, SX 525, GAS GAS ECF 450 et BETA RR 525 de 2000 à 2009. Les segments sont les anneaux logés dans les gorges du piston. Ils assurent l'étanchéité entre le piston et le cylindre, évacuent la chaleur du piston vers le cylindre et, sur un 4 temps, raclent l'huile des parois. Usés, ils laissent fuir la compression : le moteur perd de sa vigueur.

Caractéristiques

• Marque : ATHENA
• Référence fabricant : S41316408
• Code EAN : 8051757118083
• Pour piston ATHENA
• Diamètre : 95 mm
• Moteur : 4 temps

Quand le remplacer ?

• Perte de compression et de puissance, démarrage plus difficile.
• Jeu à la coupe supérieur à la valeur du manuel, mesuré dans le cylindre.
• Segment collé dans sa gorge ou marqué de traces de passage des gaz.
• En 4 temps : consommation d'huile et fumée bleue.

À chaque contrôle du haut moteur, et au plus tard en même temps que le piston. Sur un piston encore dans les cotes, des segments neufs à mi-vie redonnent de la compression. Comme repère indicatif Cross-Mania, le piston complet se change toutes les 50 à 100 heures de moteur selon que vous roulez en compétition ou en loisir.

Conseils de montage

1. Nettoyez les gorges du piston (un vieux segment cassé fait un bon grattoir) sans les élargir.
2. Présentez chaque segment dans le cylindre, poussé bien d'équerre par le piston, et mesurez son jeu à la coupe à la cale d'épaisseur.
3. Ouvrez les segments juste assez pour les passer sur le piston, à la main ou avec une pince à segments : trop ouverts, ils se déforment ou cassent.
4. Repère vers le haut, coupes décalées d'environ 120°, sans superposer les extrémités du segment racleur.
5. Huilez légèrement le cylindre et les segments avant de remonter, avec une pochette de joints haut moteur neuve.

Pourquoi ATHENA ?

Athena, entreprise italienne née en 1973 près de Vicence, conçoit joints, pistons et kits cylindre pour la moto. Fournisseur de première monte de KTM, Ducati, Fantic, Piaggio ou Triumph et partenaire du championnat du monde MXGP, elle développe ses pièces au banc et sur piste avec des équipes de course.

Pièces de rechange et produits à prévoir

• Piston : voir la sélection
• Pochette de joints haut moteur : ATHENA · CENTAURO
• Axe de piston : WOSSNER CW20 · WOSSNER CW18
• Clips d'axe de piston : WOSSNER
• Bougie : NGK

Questions fréquentes

Quel diamètre choisir ?
Le diamètre nominal de votre piston, indiqué dans le titre. Les segments vont sur un piston de la même cote d'alésage.

Faut-il roder le moteur ?
Oui : une heure de rodage doux, sans pleine charge prolongée, pour que les segments épousent le cylindre.

Compatibilité

Vérifiez l'année et le modèle exact de votre moto dans la liste ci-dessous avant de commander.

Se monte sur :
BETA RR 525 2009
BETA RR 525 2008
BETA RR 525 2007
BETA RR 525 2006
BETA RR 525 2005
GAS GAS ECF 450 2005
KTM EXC 520 2009
KTM EXC 520 2008
KTM EXC 520 2007
KTM EXC 520 2006
KTM EXC 520 2005
KTM EXC 520 2004
KTM EXC 520 2003
KTM EXC 520 2002
KTM EXC 520 2001
KTM EXC 520 2000
KTM EXC 525 2009
KTM EXC 525 2008
KTM EXC 525 2007
KTM EXC 525 2006
KTM EXC 525 2005
KTM EXC 525 2004
KTM EXC 525 2003
KTM EXC 525 2002
KTM EXC 525 2001
KTM EXC 525 2000
KTM MXC 520 2009
KTM MXC 520 2008
KTM MXC 520 2007
KTM MXC 520 2006
KTM MXC 520 2005
KTM MXC 520 2004
KTM MXC 520 2003
KTM MXC 520 2002
KTM MXC 520 2001
KTM MXC 520 2000
KTM MXC 525 2009
KTM MXC 525 2008
KTM MXC 525 2007
KTM MXC 525 2006
KTM MXC 525 2005
KTM MXC 525 2004
KTM MXC 525 2003
KTM MXC 525 2002
KTM MXC 525 2001
KTM MXC 525 2000
KTM SX 520 2009
KTM SX 520 2008
KTM SX 520 2007
KTM SX 520 2006
KTM SX 520 2005
KTM SX 520 2004
KTM SX 520 2003
KTM SX 520 2002
KTM SX 520 2001
KTM SX 520 2000
KTM SX 525 2009
KTM SX 525 2008
KTM SX 525 2007
KTM SX 525 2006
KTM SX 525 2005
KTM SX 525 2004
KTM SX 525 2003
KTM SX 525 2002
KTM SX 525 2001
KTM SX 525 2000
