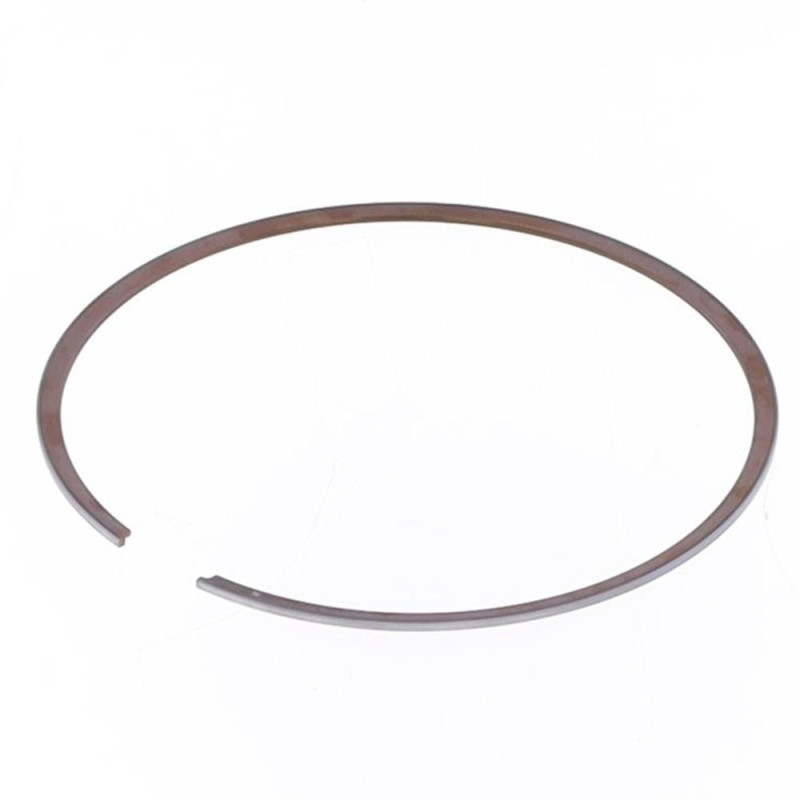

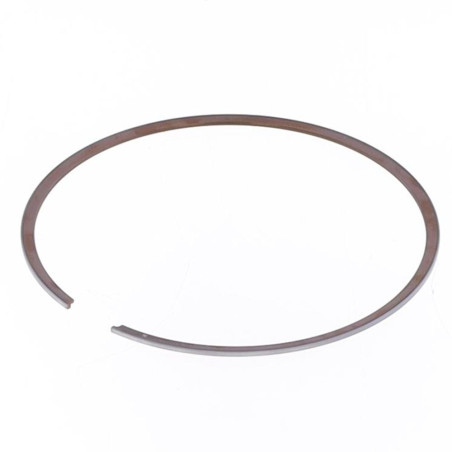

Jeu de segments ATHENA Ø66,4 mm pour KTM, HUSQVARNA, HUSABERG, GAS GAS et BETA de 2005 à 2024

Le jeu de segments ATHENA S41316428 (Ø 66,4 mm) est prévu pour KTM EXC 250, SX 250, XC 250, XCW 250, GAS GAS EC 250, EX 250, MC 250, HUSQVARNA TC 250, TE 250, BETA RR 250 et HUSABERG TE 250 de 2005 à 2024. Les segments sont les anneaux logés dans les gorges du piston. Ils assurent l'étanchéité entre le piston et le cylindre, évacuent la chaleur du piston vers le cylindre et, sur un 4 temps, raclent l'huile des parois. Usés, ils laissent fuir la compression : le moteur perd de sa vigueur.

Caractéristiques

• Marque : ATHENA
• Référence fabricant : S41316428
• Code EAN : 8053300712120
• Pour piston ATHENA
• Diamètre : 66,4 mm
• Moteur : 2 temps

Quand le remplacer ?

• Perte de compression et de puissance, démarrage plus difficile.
• Jeu à la coupe supérieur à la valeur du manuel, mesuré dans le cylindre.
• Segment collé dans sa gorge ou marqué de traces de passage des gaz.

À chaque contrôle du haut moteur, et au plus tard en même temps que le piston. Sur un piston encore dans les cotes, des segments neufs à mi-vie redonnent de la compression. Comme repère indicatif Cross-Mania, le piston complet se change toutes les 20 à 40 heures de moteur selon que vous roulez en compétition ou en loisir.

Conseils de montage

1. Nettoyez les gorges du piston (un vieux segment cassé fait un bon grattoir) sans les élargir.
2. Présentez chaque segment dans le cylindre, poussé bien d'équerre par le piston, et mesurez son jeu à la coupe à la cale d'épaisseur.
3. Ouvrez les segments juste assez pour les passer sur le piston, à la main ou avec une pince à segments : trop ouverts, ils se déforment ou cassent.
4. Repère vers le haut, la coupe bien placée sur l'ergot de sa gorge : un segment mal placé casse au premier tour.
5. Huilez légèrement le cylindre et les segments avant de remonter, avec une pochette de joints haut moteur neuve.

Pourquoi ATHENA ?

Athena, entreprise italienne née en 1973 près de Vicence, conçoit joints, pistons et kits cylindre pour la moto. Fournisseur de première monte de KTM, Ducati, Fantic, Piaggio ou Triumph et partenaire du championnat du monde MXGP, elle développe ses pièces au banc et sur piste avec des équipes de course.

Pièces de rechange et produits à prévoir

• Piston : PROX · WOSSNER
• Pochette de joints haut moteur : ATHENA M752007300094 · ATHENA M752010500094
• Axe de piston : WOSSNER WP033 · WOSSNER CW18
• Clips d'axe de piston : WISECO · VERTEX
• Bougie : NGK 3520 · NGK 6664

Questions fréquentes

Quel diamètre choisir ?
Le diamètre nominal de votre piston, indiqué dans le titre. Les segments vont sur un piston de la même cote d'alésage.

Faut-il roder le moteur ?
Oui : une heure de rodage doux, sans pleine charge prolongée, pour que les segments épousent le cylindre.

Compatibilité

Vérifiez l'année et le modèle exact de votre moto dans la liste ci-dessous avant de commander.

Se monte sur :
BETA RR 250 2024
BETA RR 250 2023
BETA RR 250 2022
BETA RR 250 2021
BETA RR 250 2020
BETA RR 250 2019
BETA RR 250 2018
GAS GAS EC 250 2024
GAS GAS EC 250 2023
GAS GAS EC 250 2022
GAS GAS EC 250 2021
GAS GAS EX 250 2024
GAS GAS EX 250 2023
GAS GAS EX 250 2022
GAS GAS MC 250 2024
GAS GAS MC 250 2023
GAS GAS MC 250 2022
HUSABERG TE 250 2023
HUSABERG TE 250 2022
HUSABERG TE 250 2021
HUSABERG TE 250 2020
HUSABERG TE 250 2019
HUSABERG TE 250 2018
HUSABERG TE 250 2017
HUSABERG TE 250 2016
HUSABERG TE 250 2015
HUSABERG TE 250 2014
HUSABERG TE 250 2013
HUSABERG TE 250 2012
HUSABERG TE 250 2011
HUSQVARNA TC 250 2024
HUSQVARNA TC 250 2023
HUSQVARNA TC 250 2022
HUSQVARNA TC 250 2021
HUSQVARNA TC 250 2020
HUSQVARNA TC 250 2019
HUSQVARNA TC 250 2018
HUSQVARNA TC 250 2017
HUSQVARNA TC 250 2016
HUSQVARNA TC 250 2015
HUSQVARNA TC 250 2014
HUSQVARNA TE 250 2024
HUSQVARNA TE 250 2023
HUSQVARNA TE 250 2022
HUSQVARNA TE 250 2021
HUSQVARNA TE 250 2020
HUSQVARNA TE 250 2019
HUSQVARNA TE 250 2018
HUSQVARNA TE 250 2017
HUSQVARNA TE 250 2016
HUSQVARNA TE 250 2015
HUSQVARNA TE 250 2014
HUSQVARNA TE 250 2013
HUSQVARNA TE 250 2012
HUSQVARNA TE 250 2011
KTM EXC 250 2024
KTM EXC 250 2023
KTM EXC 250 2022
KTM EXC 250 2021
KTM EXC 250 2020
KTM EXC 250 2019
KTM EXC 250 2018
KTM EXC 250 2017
KTM EXC 250 2016
KTM EXC 250 2013
KTM EXC 250 2012
KTM EXC 250 2011
KTM EXC 250 2009
KTM EXC 250 2008
KTM EXC 250 2007
KTM EXC 250 2006
KTM SX 250 2024
KTM SX 250 2023
KTM SX 250 2022
KTM SX 250 2021
KTM SX 250 2020
KTM SX 250 2019
KTM SX 250 2018
KTM SX 250 2017
KTM SX 250 2016
KTM SX 250 2015
KTM SX 250 2014
KTM SX 250 2013
KTM SX 250 2012
KTM SX 250 2011
KTM SX 250 2010
KTM SX 250 2009
KTM SX 250 2008
KTM SX 250 2007
KTM SX 250 2006
KTM SX 250 2005
KTM XC 250 2024
KTM XC 250 2023
KTM XC 250 2022
KTM XC 250 2021
KTM XC 250 2020
KTM XC 250 2019
KTM XC 250 2018
KTM XC 250 2017
KTM XC 250 2016
KTM XC 250 2015
KTM XC 250 2014
KTM XC 250 2013
KTM XC 250 2012
KTM XC 250 2011
KTM XC 250 2010
KTM XC 250 2009
KTM XC 250 2008
KTM XC 250 2007
KTM XC 250 2006
KTM XCW 250 2024
KTM XCW 250 2023
KTM XCW 250 2022
KTM XCW 250 2021
KTM XCW 250 2020
KTM XCW 250 2019
KTM XCW 250 2018
KTM XCW 250 2017
KTM XCW 250 2016
KTM XCW 250 2015
KTM XCW 250 2014
KTM XCW 250 2013
KTM XCW 250 2012
KTM XCW 250 2011
KTM XCW 250 2010
KTM XCW 250 2009
KTM XCW 250 2008
KTM XCW 250 2007
KTM XCW 250 2006
