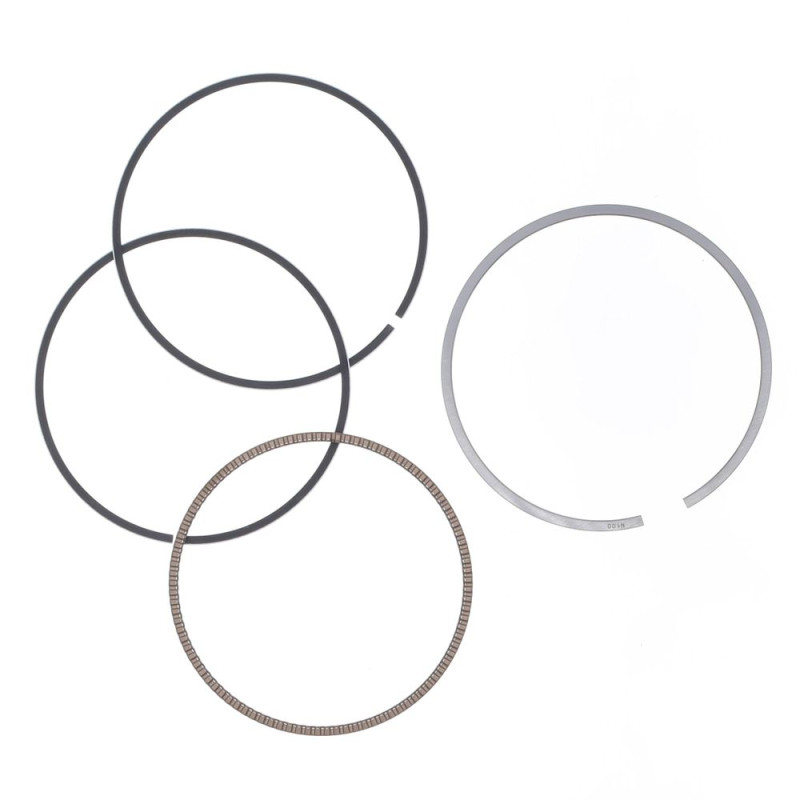

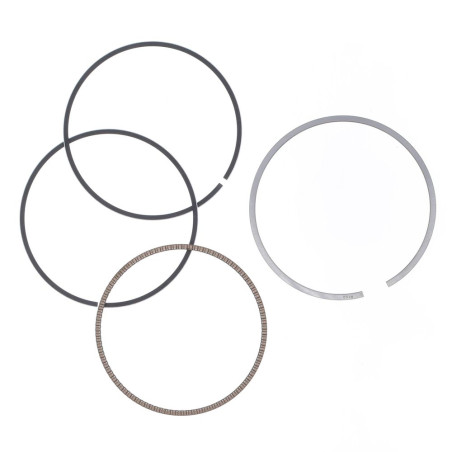

Jeu de segments ATHENA Ø82 mm pour KTM EXCF 250, SXF 250, XCF 250 et HUSQVARNA FC 250, FE 250 de 2013 à 2020

Sur KTM EXCF 250, SXF 250, XCF 250 et HUSQVARNA FC 250, FE 250 de 2013 à 2020, le jeu de segments ATHENA S41316278 (Ø 82 mm) se monte à la place de la pièce d'origine. Fins et très sollicités, les segments font l'étanchéité entre le piston et le cylindre. Ce sont souvent eux qui s'usent les premiers : des segments neufs redonnent de la compression à un moteur dont le piston et le cylindre sont encore dans les cotes.

Caractéristiques

• Marque : ATHENA
• Référence fabricant : S41316278
• Code EAN : 8050043260642
• Pour piston ATHENA
• Pour kit cylindre ATHENA réf. P400270100023 (Ø82 mm)
• Diamètre : 82 mm
• Moteur : 4 temps

Quand le remplacer ?

• Perte de compression et de puissance, démarrage plus difficile.
• Jeu à la coupe supérieur à la valeur du manuel, mesuré dans le cylindre.
• Segment collé dans sa gorge ou marqué de traces de passage des gaz.
• En 4 temps : consommation d'huile et fumée bleue.

À chaque contrôle du haut moteur, et au plus tard en même temps que le piston. Sur un piston encore dans les cotes, des segments neufs à mi-vie redonnent de la compression. Comme repère indicatif Cross-Mania, le piston complet se change toutes les 30 à 60 heures de moteur selon que vous roulez en compétition ou en loisir.

Conseils de montage

1. Nettoyez les gorges du piston (un vieux segment cassé fait un bon grattoir) sans les élargir.
2. Présentez chaque segment dans le cylindre, poussé bien d'équerre par le piston, et mesurez son jeu à la coupe à la cale d'épaisseur.
3. Ouvrez les segments juste assez pour les passer sur le piston, à la main ou avec une pince à segments : trop ouverts, ils se déforment ou cassent.
4. Repère vers le haut, coupes décalées d'environ 120°, sans superposer les extrémités du segment racleur.
5. Huilez légèrement le cylindre et les segments avant de remonter, avec une pochette de joints haut moteur neuve.

Pourquoi ATHENA ?

Fondée en 1973 près de Vicence, Athena est un spécialiste italien du joint moteur, qu'elle fabrique depuis ses débuts sur ses propres lignes de production, et un fabricant reconnu de pistons et de kits cylindre. La marque équipe en première monte des constructeurs comme KTM, Ducati, Fantic, Piaggio ou Triumph, et elle est partenaire du championnat du monde de motocross MXGP.

Pièces de rechange et produits à prévoir

• Kit cylindre ATHENA : ATHENA
• Piston : ATHENA
• Pochette de joints haut moteur : ATHENA
• Bougie : NGK 3521 · NGK 97225

Questions fréquentes

Quel diamètre choisir ?
Le diamètre nominal de votre piston, indiqué dans le titre. Les segments vont sur un piston de la même cote d'alésage.

Faut-il roder le moteur ?
Oui : une heure de rodage doux, sans pleine charge prolongée, pour que les segments épousent le cylindre.

Compatibilité

Vérifiez l'année et le modèle exact de votre moto dans la liste ci-dessous avant de commander.

Se monte sur :
HUSQVARNA FC 250 2020
HUSQVARNA FC 250 2019
HUSQVARNA FC 250 2018
HUSQVARNA FC 250 2017
HUSQVARNA FC 250 2016
HUSQVARNA FE 250 2019
HUSQVARNA FE 250 2018
HUSQVARNA FE 250 2017
HUSQVARNA FE 250 2016
KTM EXCF 250 2019
KTM EXCF 250 2018
KTM EXCF 250 2017
KTM EXCF 250 2016
KTM EXCF 250 2015
KTM EXCF 250 2014
KTM SXF 250 2020
KTM SXF 250 2019
KTM SXF 250 2018
KTM SXF 250 2017
KTM SXF 250 2016
KTM SXF 250 2015
KTM SXF 250 2014
KTM SXF 250 2013
KTM XCF 250 2020
KTM XCF 250 2019
KTM XCF 250 2018
KTM XCF 250 2017
KTM XCF 250 2016
