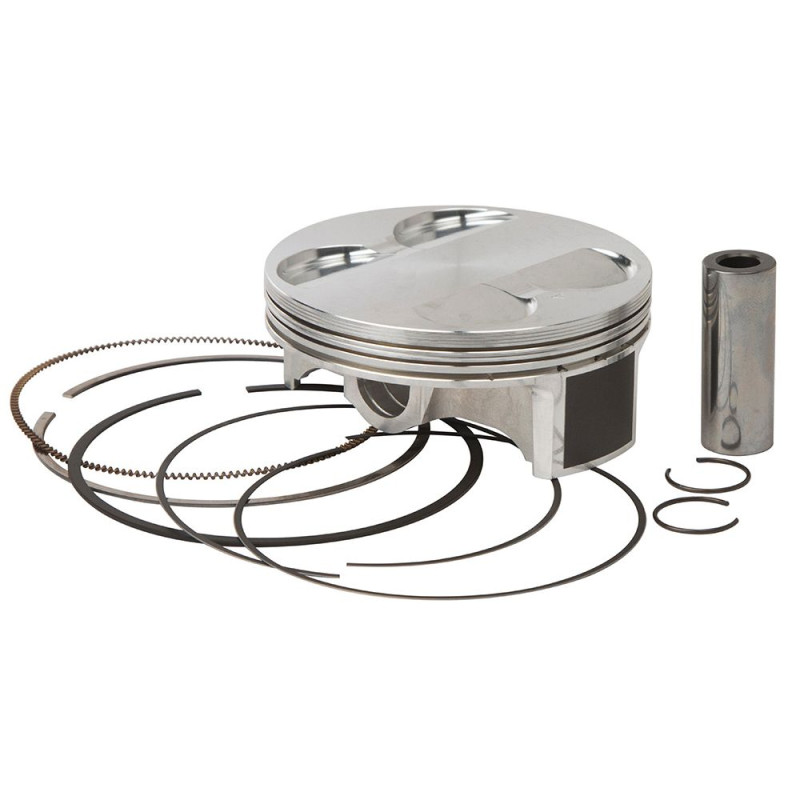

Piston forgé VERTEX pour YAMAHA WRF 450, YZF 450 de 2014 à 2018

Sur YAMAHA WRF 450, YZF 450 de 2014 à 2018, le piston forgé VERTEX 23958D (Ø 96,97 mm) se monte à la place de la pièce d'origine. Le piston reçoit chaque combustion et la transmet à la bielle. Forgé plutôt que coulé, il est plus résistant aux chocs thermiques et aux régimes élevés : un atout pour un moteur sollicité en course ou en préparation.

Caractéristiques

• Marque : VERTEX
• Référence fabricant : 23958D
• Moteur : 4 temps
• Taux de compression : 12,5:1
• Cote : D (vérifiez qu'elle correspond à votre cylindre)
• Diamètre du piston : 96,97 mm

Quand le remplacer ?

• Perte de puissance, reprises molles, démarrage plus difficile : la compression baisse.
• Bruit de claquement du piston à froid de plus en plus marqué.
• Au démontage : rayures verticales sur la jupe, segments collés ou usés, calamine épaisse sur la calotte.
• En 4 temps : consommation d'huile, fumée bleue et bougie encrassée.

Remplacez le piston selon le manuel d'entretien de votre moto, plus tôt en compétition, et sans attendre dès que ces symptômes apparaissent. Comme repère indicatif Cross-Mania, comptez 30 à 60 heures de moteur selon que vous roulez en compétition ou en loisir. Mesurez toujours le cylindre à ce moment-là : un piston neuf dans un cylindre ovalisé ne durera pas.

Conseils de montage

1. Nettoyez le cylindre et contrôlez-le : diamètre, ovalisation, conicité et état du traitement de surface.
2. Vérifiez le jeu à la coupe de chaque segment dans le cylindre, selon les valeurs du manuel ou de la notice du fabricant.
3. Posez les segments repère vers le haut, coupes décalées, sans jamais superposer les extrémités du segment racleur.
4. Orientez le piston selon sa flèche (côté échappement), huilez l'axe et le pied de bielle, puis posez les clips sans les déformer, ouverture opposée à l'encoche. Un clip qui a sauté se remplace par des clips d'axe neufs, jamais par l'ancien.
5. Remontez avec une pochette de joints haut moteur neuve et serrez la culasse en croix, au couple du constructeur.
6. Refaites le plein de liquide de refroidissement, montez une bougie neuve et vidangez avec une huile moteur neuve et un filtre neuf.
7. Rodez le moteur : montée en température douce, régime varié et pas de pleine charge prolongée pendant la première heure.

Pourquoi VERTEX ?

Vertex est né en 1953 en Italie, comme atelier de pièces pour moteurs agricoles, et fabrique aujourd'hui toute sa production à Cadelbosco Sopra, près de Reggio d'Émilie, sur machines à commande numérique. Depuis 1996, Vertex est le fournisseur officiel de pistons de première monte de KTM : ses pistons équipent d'origine de nombreuses KTM, Husqvarna et GasGas.

Pièces de rechange et produits à prévoir

• Segments : VERTEX · ATHENA
• Axe de piston : ATHENA
• Clips d'axe de piston : WISECO
• Pochette de joints haut moteur : voir la sélection
• Bougie : NGK 4218 · NGK 96067
• Liquide de refroidissement : LIQUI MOLY 1 L · TWIN AIR 2,2 L
• Huile moteur 4 temps : LIQUI MOLY 10W40 1 L · MOTUL 10W50

Questions fréquentes

Le piston est-il livré complet ?
Oui : piston, axe, clips et segment(s). La pochette de joints haut moteur est à prévoir à part, car un joint de culasse ou d'embase ne se réutilise jamais.

Peut-on changer seulement les segments plus tard ?
Oui, tant que le piston et le cylindre restent dans leurs tolérances. Les segments de rechange se commandent seuls, comme l'axe de piston et les clips.

Compatibilité

Vérifiez l'année et le modèle exact de votre moto dans la liste ci-dessous avant de commander.

Se monte sur :
YAMAHA WRF 450 2018
YAMAHA WRF 450 2017
YAMAHA WRF 450 2016
YAMAHA YZF 450 2017
YAMAHA YZF 450 2016
YAMAHA YZF 450 2015
YAMAHA YZF 450 2014
