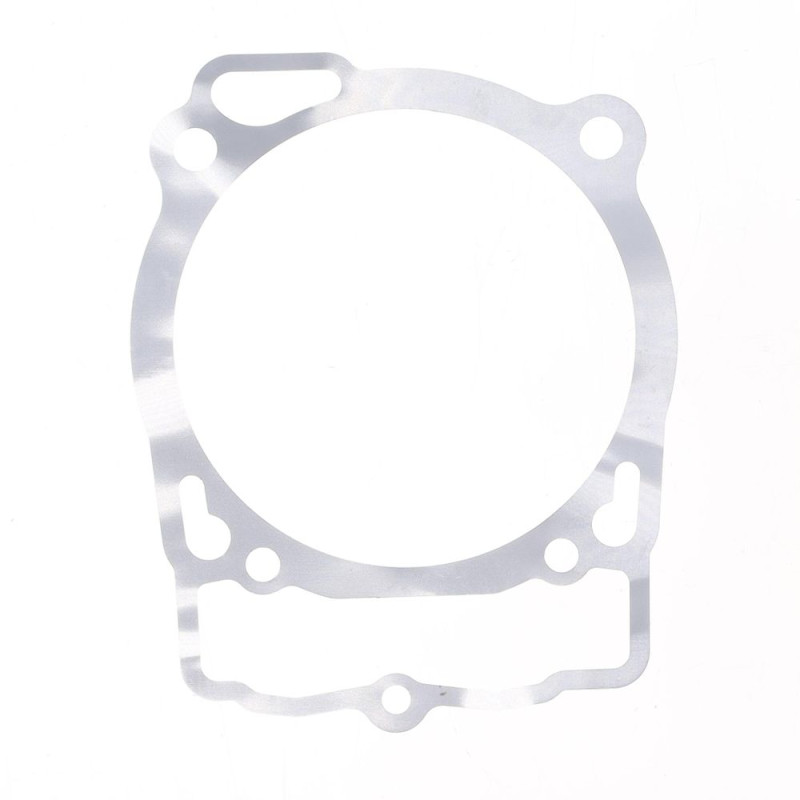

Joint d'embase de cylindre ATHENA pour KTM et HUSABERG de 2007 à 2016

Le joint d'embase de cylindre ATHENA est prévu pour KTM EXC 400, EXC 450, EXC 500, EXC 530, EXCF 450, SXF 450, XCW 400, XCW 450, XCW 530 et HUSABERG FE 390, FE 450, FE 570, FS 570, FX 450 de 2007 à 2016. Posé sous le cylindre, le joint d'embase n'est pas qu'une pièce d'étanchéité : son épaisseur règle la hauteur du cylindre, et avec elle le squish et la compression du moteur.

Les points forts

• Plusieurs épaisseurs disponibles pour la même moto.
• Le bon outil pour régler squish, compression et calage, selon Athena.

Caractéristiques

• Marque : ATHENA
• Références fabricant : S410270006102, S410270006098, S410270006099, S410270006100, S410270006101
• Épaisseurs disponibles : 0,10 mm : réf. S410270006102 ; 0,20 mm : réf. S410270006098 ; 0,30 mm : réf. S410270006099 ; 0,50 mm : réf. S410270006100 ; 0,60 mm : réf. S410270006101
• Poids : 50 g
• Moteur : 4 temps

Bien choisir l'épaisseur

Mesurez l'épaisseur de l'ancien joint au pied à coulisse et remontez la même, sauf si vous ajustez volontairement le squish. Un joint plus épais augmente le squish et baisse la compression ; un joint plus fin fait l'inverse. Après tout changement d'épaisseur, contrôlez le squish au fil d'étain.

Quand le remplacer ?

• Suintement d'huile ou d'eau à la base du cylindre.
• Joint écrasé ou déchiré au démontage.

À chaque dépose du cylindre : un joint d'embase écrasé ne se réutilise pas.

Conseils de montage

1. Nettoyez le plan du carter et la base du cylindre sans les rayer.
2. Posez le joint à sec, bien centré sur les goujons.
3. Serrez le cylindre en croix au couple du constructeur.
4. Si vous avez changé d'épaisseur, mesurez le squish avant de remonter la culasse avec un joint de culasse neuf.

Pourquoi ATHENA ?

Fondée en 1973 près de Vicence, Athena est un spécialiste italien du joint moteur, qu'elle fabrique depuis ses débuts sur ses propres lignes de production, et un fabricant reconnu de pistons et de kits cylindre. La marque équipe en première monte des constructeurs comme KTM, Ducati, Fantic, Piaggio ou Triumph, et elle est partenaire du championnat du monde de motocross MXGP.

Pièces de rechange et produits à prévoir

• Pochette de joints haut moteur : ATHENA · CENTAURO
• Piston : voir la sélection
• Segments : WOSSNER RIK95.00 · WOSSNER 890XSY-3
• Liquide de refroidissement : LIQUI MOLY 1 L · TWIN AIR 2,2 L

Questions fréquentes

Quelle épaisseur choisir ?
Celle de votre joint d'origine, sauf réglage volontaire du squish. Épaisseurs proposées : 0,10 mm, 0,20 mm, 0,30 mm, 0,50 mm, 0,60 mm.

Faut-il changer les autres joints ?
Oui, dès que le cylindre est déposé : une pochette de joints haut moteur regroupe tous les joints à changer.

Compatibilité

Vérifiez l'année et le modèle exact de votre moto dans la liste ci-dessous avant de commander.

Se monte sur :
HUSABERG FE 390 2013
HUSABERG FE 390 2012
HUSABERG FE 390 2011
HUSABERG FE 390 2010
HUSABERG FE 390 2009
HUSABERG FE 390 2008
HUSABERG FE 390 2007
HUSABERG FE 450 2013
HUSABERG FE 450 2012
HUSABERG FE 450 2011
HUSABERG FE 450 2010
HUSABERG FE 450 2009
HUSABERG FE 450 2008
HUSABERG FE 450 2007
HUSABERG FE 570 2013
HUSABERG FE 570 2012
HUSABERG FE 570 2011
HUSABERG FE 570 2010
HUSABERG FE 570 2009
HUSABERG FE 570 2008
HUSABERG FE 570 2007
HUSABERG FS 570 2013
HUSABERG FS 570 2012
HUSABERG FS 570 2011
HUSABERG FS 570 2010
HUSABERG FS 570 2009
HUSABERG FS 570 2008
HUSABERG FS 570 2007
HUSABERG FX 450 2013
HUSABERG FX 450 2012
HUSABERG FX 450 2011
HUSABERG FX 450 2010
HUSABERG FX 450 2009
HUSABERG FX 450 2008
HUSABERG FX 450 2007
KTM EXC 400 2013
KTM EXC 400 2012
KTM EXC 400 2011
KTM EXC 400 2010
KTM EXC 400 2009
KTM EXC 400 2008
KTM EXC 400 2007
KTM EXC 450 2013
KTM EXC 450 2012
KTM EXC 450 2011
KTM EXC 450 2010
KTM EXC 450 2009
KTM EXC 450 2008
KTM EXC 450 2007
KTM EXC 500 2016
KTM EXC 500 2015
KTM EXC 500 2014
KTM EXC 530 2013
KTM EXC 530 2012
KTM EXC 530 2011
KTM EXC 530 2010
KTM EXC 530 2009
KTM EXC 530 2008
KTM EXC 530 2007
KTM EXCF 450 2016
KTM EXCF 450 2015
KTM EXCF 450 2014
KTM EXCF 450 2013
KTM EXCF 450 2012
KTM EXCF 450 2011
KTM EXCF 450 2010
KTM EXCF 450 2009
KTM EXCF 450 2008
KTM EXCF 450 2007
KTM SXF 450 2015
KTM SXF 450 2014
KTM SXF 450 2013
KTM XCW 400 2013
KTM XCW 400 2012
KTM XCW 400 2011
KTM XCW 400 2010
KTM XCW 400 2009
KTM XCW 400 2008
KTM XCW 400 2007
KTM XCW 450 2013
KTM XCW 450 2012
KTM XCW 450 2011
KTM XCW 450 2010
KTM XCW 450 2009
KTM XCW 450 2008
KTM XCW 450 2007
KTM XCW 530 2013
KTM XCW 530 2012
KTM XCW 530 2011
KTM XCW 530 2010
KTM XCW 530 2009
KTM XCW 530 2008
KTM XCW 530 2007
