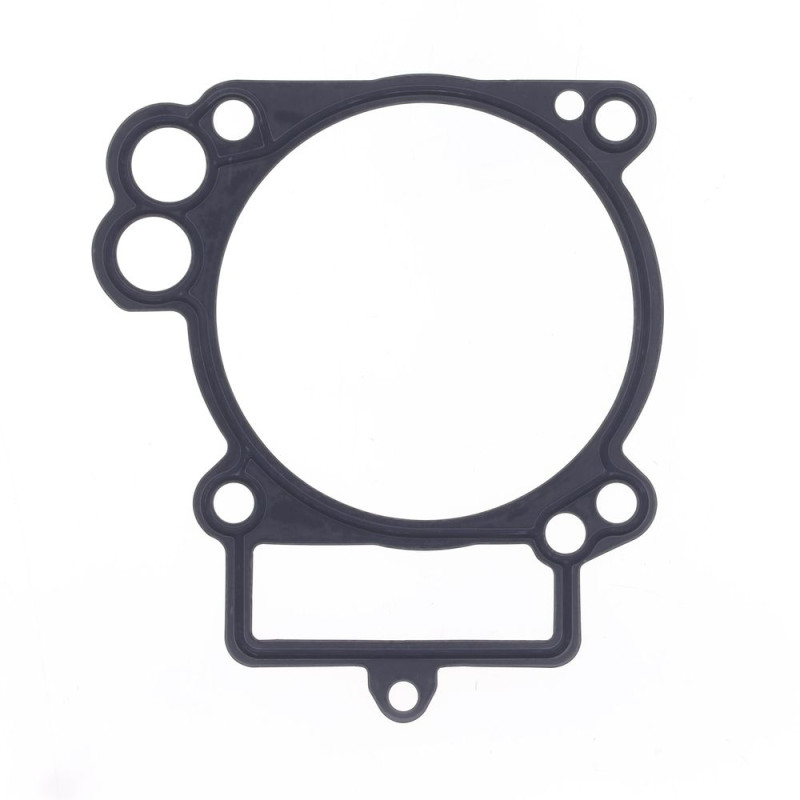

Joint d'embase de cylindre ATHENA pour HUSQVARNA 701, KTM ENDURO 690 et GAS GAS ES 700 de 2017 à 2024

Sur KTM ENDURO 690, HUSQVARNA 701 et GAS GAS ES 700 de 2017 à 2024, le joint d'embase de cylindre ATHENA S410270006158 se monte à la place de la pièce d'origine. Posé sous le cylindre, le joint d'embase n'est pas qu'une pièce d'étanchéité : son épaisseur règle la hauteur du cylindre, et avec elle le squish et la compression du moteur.

Les points forts

• Plusieurs épaisseurs disponibles pour la même moto.
• Le bon outil pour régler squish, compression et calage, selon Athena.

Caractéristiques

• Marque : ATHENA
• Référence fabricant : S410270006158
• Code EAN : 8051757187645
• Épaisseur : Origine
• Poids : 10 g
• Moteur : 4 temps

Quand le remplacer ?

• Suintement d'huile ou d'eau à la base du cylindre.
• Joint écrasé ou déchiré au démontage.

À chaque dépose du cylindre : un joint d'embase écrasé ne se réutilise pas.

Conseils de montage

1. Nettoyez le plan du carter et la base du cylindre sans les rayer.
2. Posez le joint à sec, bien centré sur les goujons.
3. Serrez le cylindre en croix au couple du constructeur.
4. Si vous avez changé d'épaisseur, mesurez le squish avant de remonter la culasse avec un joint de culasse neuf.

Pourquoi ATHENA ?

Fondée en 1973 près de Vicence, Athena est un spécialiste italien du joint moteur, qu'elle fabrique depuis ses débuts sur ses propres lignes de production, et un fabricant reconnu de pistons et de kits cylindre. La marque équipe en première monte des constructeurs comme KTM, Ducati, Fantic, Piaggio ou Triumph, et elle est partenaire du championnat du monde de motocross MXGP.

Pièces de rechange et produits à prévoir

• Pochette de joints haut moteur : voir la sélection
• Piston : voir la sélection
• Segments : voir la sélection
• Liquide de refroidissement : LIQUI MOLY 1 L · TWIN AIR 2,2 L

Questions fréquentes

Quelle épaisseur choisir ?
Celle de votre joint d'origine, sauf réglage volontaire du squish.

Faut-il changer les autres joints ?
Oui, dès que le cylindre est déposé : une pochette de joints haut moteur regroupe tous les joints à changer.

Compatibilité

Vérifiez l'année et le modèle exact de votre moto dans la liste ci-dessous avant de commander.

Se monte sur :
GAS GAS ES 700 2024
GAS GAS ES 700 2023
GAS GAS ES 700 2022
HUSQVARNA 701 2024
HUSQVARNA 701 2023
HUSQVARNA 701 2022
HUSQVARNA 701 2021
HUSQVARNA 701 2020
HUSQVARNA 701 2019
HUSQVARNA 701 2018
HUSQVARNA 701 2017
KTM ENDURO 690 2024
KTM ENDURO 690 2023
KTM ENDURO 690 2022
KTM ENDURO 690 2021
KTM ENDURO 690 2020
KTM ENDURO 690 2019
