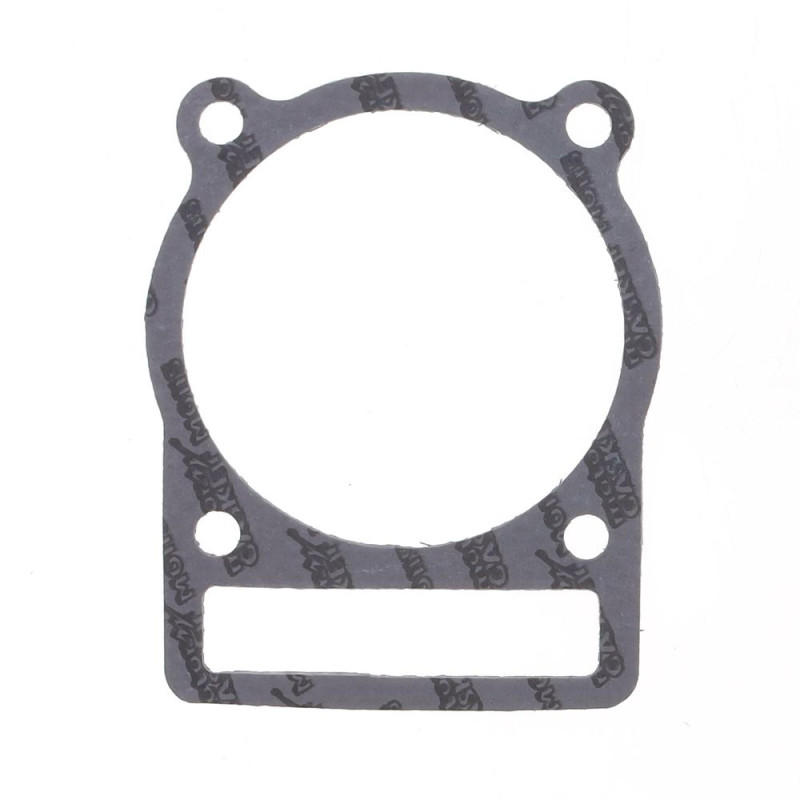

Joint d'embase de cylindre ATHENA pour HUSQVARNA TC 510, TE 510, TXC 510, WMX 510, WXE 510 de 1989 à 1991

Le joint d'embase de cylindre ATHENA S410220006004 est prévu pour HUSQVARNA TC 510, TE 510, TXC 510, WMX 510, WXE 510 de 1989 à 1991. Le joint d'embase assure l'étanchéité entre le cylindre et le carter. Son épaisseur compte : elle fixe la hauteur du cylindre, donc le squish, la compression et, en 2 temps, le calage des lumières.

Les points forts

• Plusieurs épaisseurs disponibles pour la même moto.
• Le bon outil pour régler squish, compression et calage, selon Athena.

Caractéristiques

• Marque : ATHENA
• Référence fabricant : S410220006004
• Code EAN : 8051757218806
• Épaisseur : Origine
• Poids : 50 g

Quand le remplacer ?

• Suintement d'huile ou d'eau à la base du cylindre.
• Joint écrasé ou déchiré au démontage.

À chaque dépose du cylindre : un joint d'embase écrasé ne se réutilise pas.

Conseils de montage

1. Nettoyez le plan du carter et la base du cylindre sans les rayer.
2. Posez le joint à sec, bien centré sur les goujons.
3. Serrez le cylindre en croix au couple du constructeur.
4. Si vous avez changé d'épaisseur, mesurez le squish avant de remonter la culasse avec un joint de culasse neuf.

Pourquoi ATHENA ?

Athena, entreprise italienne née en 1973 près de Vicence, conçoit joints, pistons et kits cylindre pour la moto. Fournisseur de première monte de KTM, Ducati, Fantic, Piaggio ou Triumph et partenaire du championnat du monde MXGP, elle développe ses pièces au banc et sur piste avec des équipes de course.

Pièces de rechange et produits à prévoir

• Pochette de joints haut moteur : ATHENA S410220015001 · ATHENA P400220600510/2
• Piston : voir la sélection
• Segments : PROX 02.6427 · PROX 02.2440
• Liquide de refroidissement : LIQUI MOLY 1 L · TWIN AIR 2,2 L

Questions fréquentes

Quelle épaisseur choisir ?
Celle de votre joint d'origine, sauf réglage volontaire du squish.

Faut-il changer les autres joints ?
Oui, dès que le cylindre est déposé : une pochette de joints haut moteur regroupe tous les joints à changer.

Compatibilité

Vérifiez l'année et le modèle exact de votre moto dans la liste ci-dessous avant de commander.

Se monte sur :
HUSQVARNA TC 510 1991
HUSQVARNA TC 510 1990
HUSQVARNA TC 510 1989
HUSQVARNA TE 510 1991
HUSQVARNA TE 510 1990
HUSQVARNA TE 510 1989
HUSQVARNA TXC 510 1991
HUSQVARNA TXC 510 1990
HUSQVARNA TXC 510 1989
HUSQVARNA WMX 510 1991
HUSQVARNA WMX 510 1990
HUSQVARNA WMX 510 1989
HUSQVARNA WXE 510 1991
HUSQVARNA WXE 510 1990
HUSQVARNA WXE 510 1989
