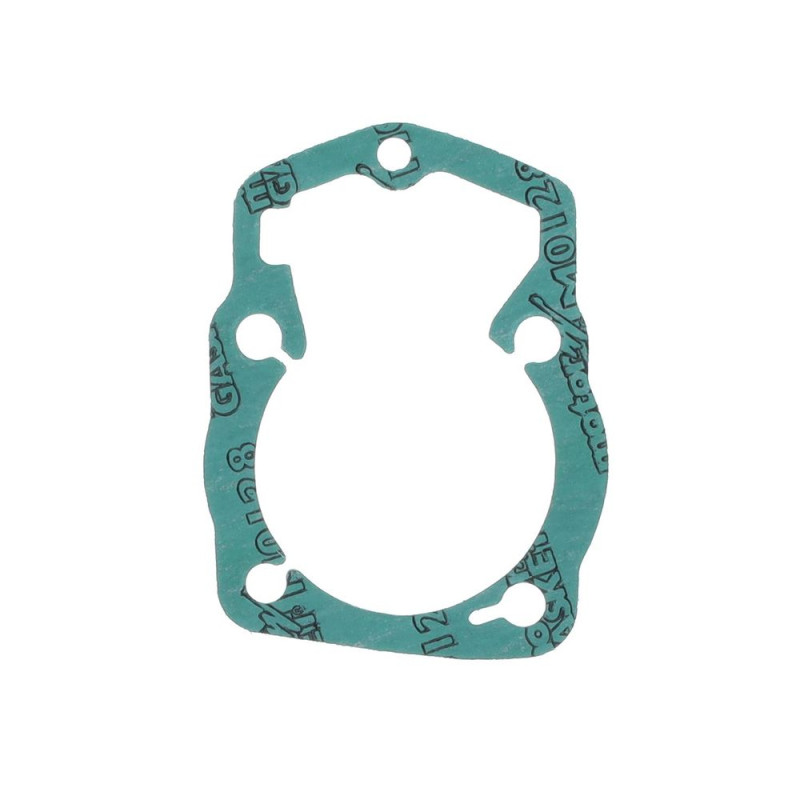

Joint d'embase de cylindre ATHENA pour HONDA NX 125, XL 125, XL 200, XR 200 de 1976 à 1996

Le joint d'embase de cylindre ATHENA S410210006043 est prévu pour HONDA NX 125, XL 125, XL 200, XR 200 de 1976 à 1996. Le joint d'embase assure l'étanchéité entre le cylindre et le carter. Son épaisseur compte : elle fixe la hauteur du cylindre, donc le squish, la compression et, en 2 temps, le calage des lumières.

Les points forts

• Plusieurs épaisseurs disponibles pour la même moto.
• Le bon outil pour régler squish, compression et calage, selon Athena.

Caractéristiques

• Marque : ATHENA
• Référence fabricant : S410210006043
• Code EAN : 8051757168507
• Épaisseur : Origine

Quand le remplacer ?

• Suintement d'huile ou d'eau à la base du cylindre.
• Joint écrasé ou déchiré au démontage.

À chaque dépose du cylindre : un joint d'embase écrasé ne se réutilise pas.

Conseils de montage

1. Nettoyez le plan du carter et la base du cylindre sans les rayer.
2. Posez le joint à sec, bien centré sur les goujons.
3. Serrez le cylindre en croix au couple du constructeur.
4. Si vous avez changé d'épaisseur, mesurez le squish avant de remonter la culasse avec un joint de culasse neuf.

Pourquoi ATHENA ?

Athena, entreprise italienne née en 1973 près de Vicence, conçoit joints, pistons et kits cylindre pour la moto. Fournisseur de première monte de KTM, Ducati, Fantic, Piaggio ou Triumph et partenaire du championnat du monde MXGP, elle développe ses pièces au banc et sur piste avec des équipes de course.

Pièces de rechange et produits à prévoir

• Pochette de joints haut moteur : ATHENA S410210001002 · ATHENA S410210001017
• Piston : WISECO · PROX
• Segments : WISECO
• Liquide de refroidissement : LIQUI MOLY 1 L · TWIN AIR 2,2 L

Questions fréquentes

Quelle épaisseur choisir ?
Celle de votre joint d'origine, sauf réglage volontaire du squish.

Faut-il changer les autres joints ?
Oui, dès que le cylindre est déposé : une pochette de joints haut moteur regroupe tous les joints à changer.

Compatibilité

Vérifiez l'année et le modèle exact de votre moto dans la liste ci-dessous avant de commander.

Se monte sur :
HONDA NX 125 1988
HONDA XL 125 1983
HONDA XL 125 1982
HONDA XL 125 1981
HONDA XL 125 1980
HONDA XL 125 1979
HONDA XL 125 1978
HONDA XL 125 1977
HONDA XL 125 1976
HONDA XL 200 1984
HONDA XL 200 1983
HONDA XR 200 1996
HONDA XR 200 1995
HONDA XR 200 1994
HONDA XR 200 1991
HONDA XR 200 1990
HONDA XR 200 1989
HONDA XR 200 1988
HONDA XR 200 1987
HONDA XR 200 1986
HONDA XR 200 1985
HONDA XR 200 1984
HONDA XR 200 1983
HONDA XR 200 1982
HONDA XR 200 1981
HONDA XR 200 1980
