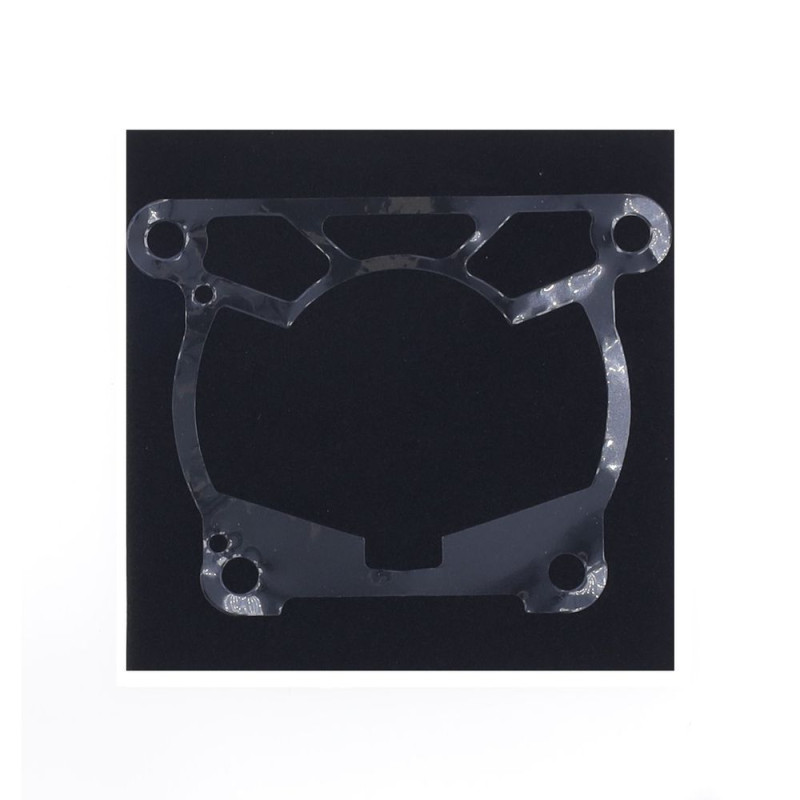

Joint d'embase de cylindre ATHENA réf. S41027000614 pour KTM, HUSQVARNA et GAS GAS de 2023 à 2027

Le joint d'embase de cylindre ATHENA est prévu pour KTM EXC 150, SX 125, SX 150, XC 125, XCW 125, XCW 150, HUSQVARNA TC 125, TC 150, TE 125, TE 150 et GAS GAS EC 125, MC 125, MC 150 de 2023 à 2027. Le joint d'embase assure l'étanchéité entre le cylindre et le carter. Son épaisseur compte : elle fixe la hauteur du cylindre, donc le squish, la compression et, en 2 temps, le calage des lumières.

Les points forts

• Plusieurs épaisseurs disponibles pour la même moto.
• Le bon outil pour régler squish, compression et calage, selon Athena.

Caractéristiques

• Marque : ATHENA
• Références fabricant : S410270006145, S410270006141, S410270006142, S410270006143, S410270006144
• Épaisseurs disponibles : 0,05 mm : réf. S410270006145 ; 0,20 mm : réf. S410270006141 ; 0,30 mm : réf. S410270006142 ; 0,40 mm : réf. S410270006143 ; 0,50 mm : réf. S410270006144
• Poids : 20 g
• Moteur : 2 temps

Bien choisir l'épaisseur

Mesurez l'épaisseur de l'ancien joint au pied à coulisse et remontez la même, sauf si vous ajustez volontairement le squish. Un joint plus épais augmente le squish et baisse la compression ; un joint plus fin fait l'inverse. Après tout changement d'épaisseur, contrôlez le squish au fil d'étain.

Quand le remplacer ?

• Suintement d'huile ou d'eau à la base du cylindre.
• Joint écrasé ou déchiré au démontage.

À chaque dépose du cylindre : un joint d'embase écrasé ne se réutilise pas.

Conseils de montage

1. Nettoyez le plan du carter et la base du cylindre sans les rayer.
2. Posez le joint à sec, bien centré sur les goujons.
3. Serrez le cylindre en croix au couple du constructeur.
4. Si vous avez changé d'épaisseur, mesurez le squish avant de remonter la culasse avec un joint de culasse neuf.

Pourquoi ATHENA ?

Athena, entreprise italienne née en 1973 près de Vicence, conçoit joints, pistons et kits cylindre pour la moto. Fournisseur de première monte de KTM, Ducati, Fantic, Piaggio ou Triumph et partenaire du championnat du monde MXGP, elle développe ses pièces au banc et sur piste avec des équipes de course.

Pièces de rechange et produits à prévoir

• Pochette de joints haut moteur : ATHENA · CENTAURO
• Piston : VERTEX 24419A · VERTEX 24243A
• Segments : VERTEX 53007805400 · VERTEX 55910005400N
• Liquide de refroidissement : LIQUI MOLY 1 L · TWIN AIR 2,2 L

Questions fréquentes

Quelle épaisseur choisir ?
Celle de votre joint d'origine, sauf réglage volontaire du squish. Épaisseurs proposées : 0,05 mm, 0,20 mm, 0,30 mm, 0,40 mm, 0,50 mm.

Faut-il changer les autres joints ?
Oui, dès que le cylindre est déposé : une pochette de joints haut moteur regroupe tous les joints à changer.

Compatibilité

Vérifiez l'année et le modèle exact de votre moto dans la liste ci-dessous avant de commander.

Se monte sur :
GAS GAS EC 125 2025
GAS GAS MC 125 2027
GAS GAS MC 125 2026
GAS GAS MC 125 2025
GAS GAS MC 125 2024
GAS GAS MC 150 2025
HUSQVARNA TC 125 2027
HUSQVARNA TC 125 2026
HUSQVARNA TC 125 2025
HUSQVARNA TC 125 2024
HUSQVARNA TC 125 2023
HUSQVARNA TC 150 2025
HUSQVARNA TE 125 2027
HUSQVARNA TE 125 2026
HUSQVARNA TE 125 2025
HUSQVARNA TE 150 2027
HUSQVARNA TE 150 2026
HUSQVARNA TE 150 2025
HUSQVARNA TE 150 2024
KTM EXC 150 2025
KTM EXC 150 2024
KTM SX 125 2027
KTM SX 125 2026
KTM SX 125 2025
KTM SX 125 2024
KTM SX 125 2023
KTM SX 150 2025
KTM XC 125 2027
KTM XC 125 2026
KTM XC 125 2025
KTM XC 125 2024
KTM XC 125 2023
KTM XCW 125 2027
KTM XCW 125 2026
KTM XCW 125 2025
KTM XCW 150 2027
KTM XCW 150 2026
KTM XCW 150 2025
KTM XCW 150 2024
