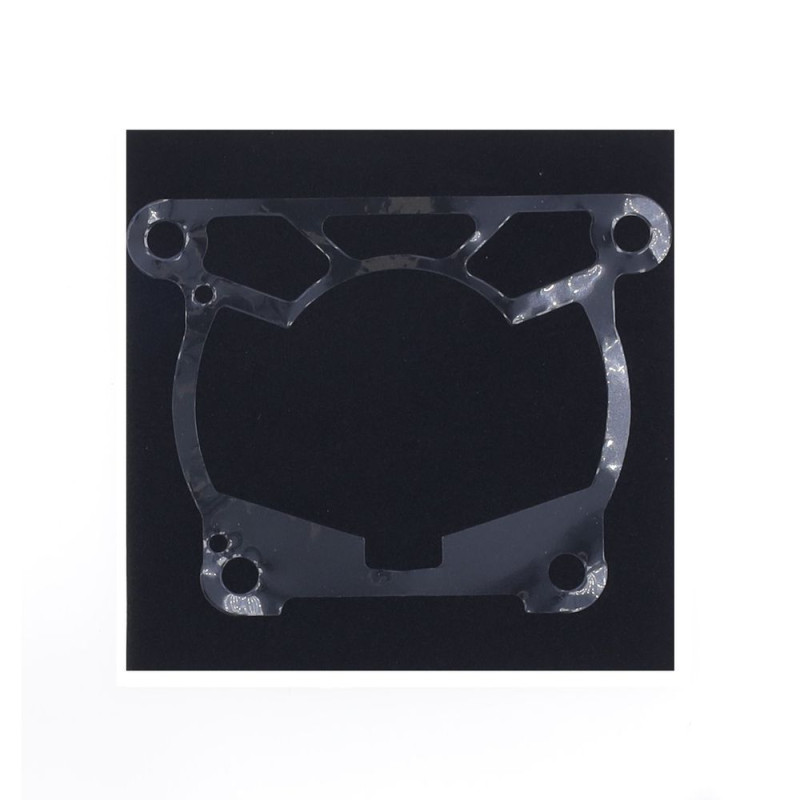

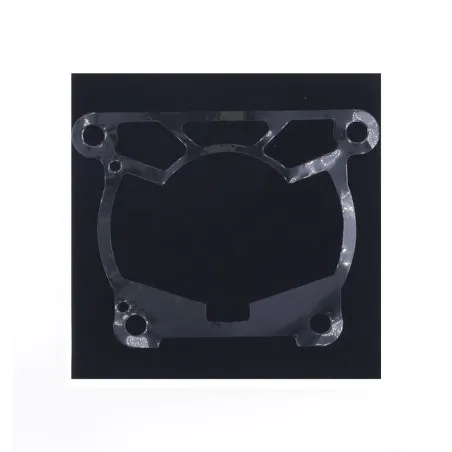

ATHENA Zylinderfußdichtung Ref. S41027000614 für KTM, HUSQVARNA und GAS GAS 2023-2027

Die Zylinderfußdichtung ATHENA ist für KTM EXC 150, SX 125, SX 150, XC 125, XCW 125, XCW 150, HUSQVARNA TC 125, TC 150, TE 125, TE 150 und GAS GAS EC 125, MC 125, MC 150 von 2023 bis 2027 ausgelegt. Die Zylinderfußdichtung dichtet zwischen Zylinder und Motorgehäuse ab. Ihre Stärke ist entscheidend: Sie bestimmt die Höhe des Zylinders und damit Quetschspalt, Kompression und beim Zweitakter die Steuerzeiten der Kanäle.

Die Vorteile

• Für dasselbe Motorrad in mehreren Stärken erhältlich.
• Laut Athena das richtige Werkzeug, um Quetschspalt, Verdichtung und Steuerzeiten einzustellen.

Technische Daten

• Marke: ATHENA
• Herstellernummern: S410270006145, S410270006141, S410270006142, S410270006143, S410270006144
• Erhältliche Ausführungen: 0,05 mm: Ref. S410270006145; 0,20 mm: Ref. S410270006141; 0,30 mm: Ref. S410270006142; 0,40 mm: Ref. S410270006143; 0,50 mm: Ref. S410270006144
• Gewicht: 20 g
• Motor: 2-Takt

Die richtige Dicke wählen

Messen Sie die Stärke der alten Dichtung mit dem Messschieber und verbauen Sie dieselbe, es sei denn, Sie passen den Quetschspalt gezielt an. Eine dickere Dichtung vergrößert den Quetschspalt und senkt die Kompression, eine dünnere bewirkt das Gegenteil. Messen Sie nach jeder Änderung der Dichtungsstärke den Quetschspalt mit Lötzinn.

Wann wechseln?

• Austretendes Öl oder Wasser am Zylinderfuß.
• Beim Ausbau gequetschte oder gerissene Dichtung.

Bei jedem Ausbau des Zylinders: Eine gequetschte Zylinderfußdichtung wird nicht wiederverwendet.

Einbautipps

1. Reinigen Sie die Dichtfläche am Motorgehäuse und den Zylinderfuß, ohne sie zu zerkratzen.
2. Legen Sie die Dichtung trocken und genau zentriert auf die Stehbolzen.
3. Ziehen Sie den Zylinder über Kreuz mit dem vom Hersteller vorgeschriebenen Drehmoment an.
4. Haben Sie die Dichtungsstärke geändert, messen Sie den Quetschspalt, bevor Sie den Zylinderkopf mit einer neuen Zylinderkopfdichtung montieren.

Warum ATHENA?

Das italienische Unternehmen Athena, 1973 nahe Vicenza gegründet, konstruiert Dichtungen, Kolben und Zylinderkits für Motorräder. Als Erstausrüster von KTM, Ducati, Fantic, Piaggio oder Triumph und Partner der MXGP-Weltmeisterschaft entwickelt Athena seine Teile auf dem Prüfstand und auf der Strecke gemeinsam mit Rennteams.

Ersatzteile und passendes Zubehör

• Topend-Dichtsatz : ATHENA · CENTAURO
• Kolben : VERTEX 24419A · VERTEX 24243A
• Kolbenringe : VERTEX 53007805400 · VERTEX 55910005400N
• Kühlflüssigkeit : LIQUI MOLY 1 L · TWIN AIR

Häufige Fragen

Welche Stärke ist die richtige?
Die Ihrer Originaldichtung, es sei denn, Sie stellen den Quetschspalt gezielt ein. Erhältliche Dicken: 0,05 mm, 0,20 mm, 0,30 mm, 0,40 mm, 0,50 mm.

Müssen die anderen Dichtungen auch gewechselt werden?
Ja, sobald der Zylinder ausgebaut ist: Ein Topend-Dichtsatz enthält alle Dichtungen, die erneuert werden müssen.

Kompatibilität

Prüfen Sie vor der Bestellung das genaue Modell und Baujahr Ihres Motorrads in der Liste unten.

Passend für:
GAS GAS EC 125 2025
GAS GAS MC 125 2027
GAS GAS MC 125 2026
GAS GAS MC 125 2025
GAS GAS MC 125 2024
GAS GAS MC 150 2025
HUSQVARNA TC 125 2027
HUSQVARNA TC 125 2026
HUSQVARNA TC 125 2025
HUSQVARNA TC 125 2024
HUSQVARNA TC 125 2023
HUSQVARNA TC 150 2025
HUSQVARNA TE 125 2027
HUSQVARNA TE 125 2026
HUSQVARNA TE 125 2025
HUSQVARNA TE 150 2027
HUSQVARNA TE 150 2026
HUSQVARNA TE 150 2025
HUSQVARNA TE 150 2024
KTM EXC 150 2025
KTM EXC 150 2024
KTM SX 125 2027
KTM SX 125 2026
KTM SX 125 2025
KTM SX 125 2024
KTM SX 125 2023
KTM SX 150 2025
KTM XC 125 2027
KTM XC 125 2026
KTM XC 125 2025
KTM XC 125 2024
KTM XC 125 2023
KTM XCW 125 2027
KTM XCW 125 2026
KTM XCW 125 2025
KTM XCW 150 2027
KTM XCW 150 2026
KTM XCW 150 2025
KTM XCW 150 2024
