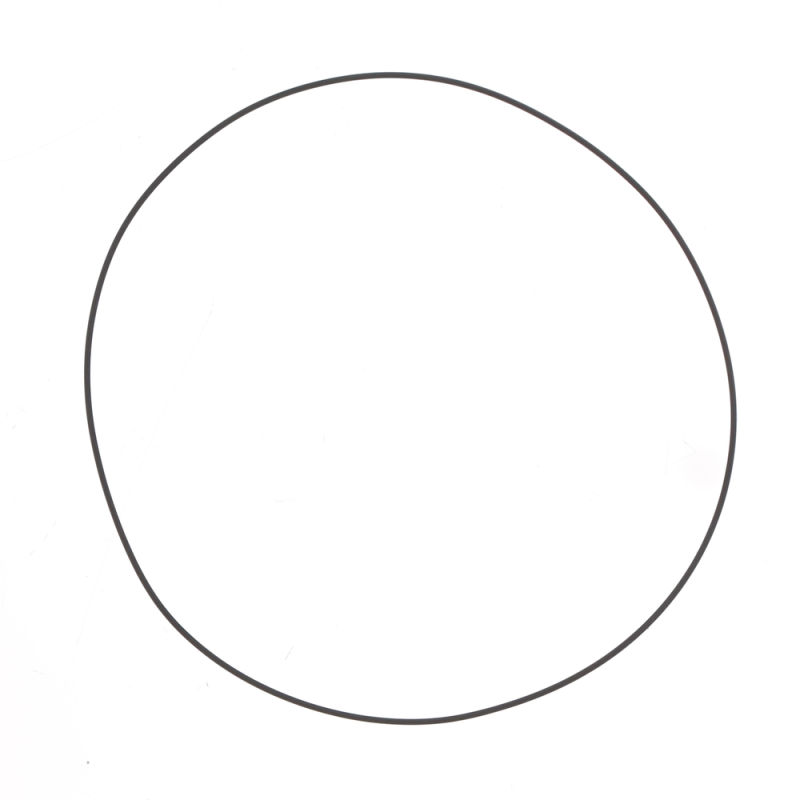

Joint torique ATHENA Ø164,7x2,62 mm pour HUSQVARNA TC, TE, TXC 310, 450, 510 de 2003 à 2010

Le joint torique ATHENA Ø164,7x2,62 mm M752616477004 est prévu pour HUSQVARNA TC 450, TC 510, TE 310, TE 450, TE 510, TXC 310, TXC 450, TXC 510 de 2003 à 2010. Vendu à la cote, ce joint torique remplace un joint écrasé, durci ou coupé, à condition de reprendre exactement son diamètre intérieur et sa section. Un torique se réutilise mal : une fois écrasé dans sa gorge, il en a pris la forme et ne garantit plus l'étanchéité.

Caractéristiques

• Marque : ATHENA
• Référence fabricant : M752616477004
• Code EAN : 8050038447102
• Matériau : NBR (caoutchouc nitrile)
• Dureté : 70 Shore A
• Moteur : 4 temps

Quand le remplacer ?

• Suintement d'huile, de liquide de refroidissement ou d'essence au niveau d'un bouchon, d'un couvercle ou d'un raccord.
• Joint aplati, durci, fendu ou pincé au démontage.
• Joint gonflé ou ramolli après contact avec un fluide qui ne lui convient pas.

Changez le joint torique à chaque démontage de la pièce qu'il rend étanche : c'est une pièce de quelques centimes à côté du prix d'une fuite. Mesurez le diamètre intérieur et l'épaisseur de section de l'ancien joint au pied à coulisse, sans l'écraser, ou reportez-vous à la cote du manuel d'atelier.

Conseils de montage

1. Nettoyez la gorge et la portée : un grain de sable ou un reste de vieux joint suffit à créer une fuite.
2. Huilez légèrement le joint neuf, ou enduisez-le d'une graisse compatible, pour qu'il se place sans se vriller.
3. Posez-le au fond de sa gorge sans le rouler ni l'étirer plus que nécessaire, puis assemblez les pièces bien en face.
4. Serrez au couple du manuel : un torique fait l'étanchéité par un écrasement contrôlé, pas par un serrage maximal.

Pourquoi ATHENA ?

Fondée en 1973 près de Vicence, Athena est un spécialiste italien du joint moteur, qu'elle fabrique depuis ses débuts sur ses propres lignes de production, et un fabricant reconnu de pistons et de kits cylindre. La marque équipe en première monte des constructeurs comme KTM, Ducati, Fantic, Piaggio ou Triumph, et elle est partenaire du championnat du monde de motocross MXGP.

Pièces de rechange et produits à prévoir

• Graisse : MOTUL 400 g

Questions fréquentes

Comment mesurer un joint torique ?
Deux cotes suffisent : le diamètre intérieur et l'épaisseur de la section (le diamètre du « fil » de caoutchouc). Mesurez sans écraser le joint, ou relevez les cotes de la gorge.

Peut-on réutiliser un joint torique ?
C'est déconseillé : écrasé dans sa gorge, il en a pris la forme et a durci. À ce prix, mieux vaut toujours en monter un neuf.

Quelle matière ?
Le NBR convient à l'huile et à l'essence ; le FKM (Viton) résiste mieux à la chaleur. La matière est indiquée dans les caractéristiques quand elle est connue.

Compatibilité

Vérifiez l'année et le modèle exact de votre moto dans la liste ci-dessous avant de commander.

Se monte sur :
HUSQVARNA TC 450 2010
HUSQVARNA TC 450 2009
HUSQVARNA TC 450 2008
HUSQVARNA TC 450 2007
HUSQVARNA TC 450 2006
HUSQVARNA TC 450 2005
HUSQVARNA TC 450 2004
HUSQVARNA TC 450 2003
HUSQVARNA TC 510 2010
HUSQVARNA TC 510 2009
HUSQVARNA TC 510 2008
HUSQVARNA TC 510 2007
HUSQVARNA TC 510 2006
HUSQVARNA TC 510 2005
HUSQVARNA TC 510 2004
HUSQVARNA TE 310 2010
HUSQVARNA TE 310 2009
HUSQVARNA TE 450 2009
HUSQVARNA TE 450 2008
HUSQVARNA TE 450 2007
HUSQVARNA TE 450 2006
HUSQVARNA TE 450 2005
HUSQVARNA TE 450 2004
HUSQVARNA TE 450 2003
HUSQVARNA TE 510 2010
HUSQVARNA TE 510 2009
HUSQVARNA TE 510 2008
HUSQVARNA TE 510 2007
HUSQVARNA TE 510 2006
HUSQVARNA TE 510 2005
HUSQVARNA TE 510 2004
HUSQVARNA TXC 310 2010
HUSQVARNA TXC 310 2009
HUSQVARNA TXC 450 2010
HUSQVARNA TXC 450 2009
HUSQVARNA TXC 450 2008
HUSQVARNA TXC 450 2007
HUSQVARNA TXC 450 2006
HUSQVARNA TXC 450 2005
HUSQVARNA TXC 450 2004
HUSQVARNA TXC 450 2003
HUSQVARNA TXC 510 2010
HUSQVARNA TXC 510 2009
HUSQVARNA TXC 510 2008
HUSQVARNA TXC 510 2007
HUSQVARNA TXC 510 2006
HUSQVARNA TXC 510 2005
HUSQVARNA TXC 510 2004
