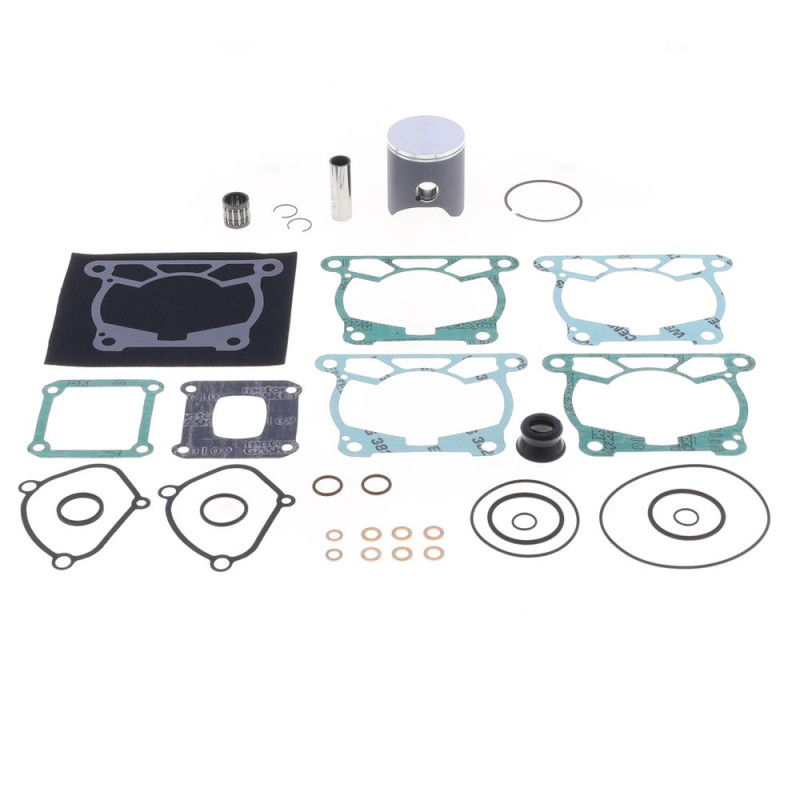

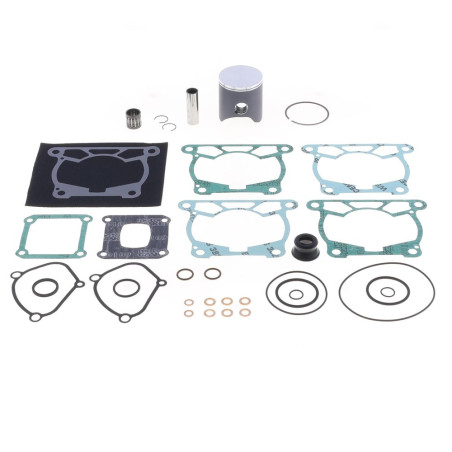

Kit parte alta pistón + juntas ATHENA pistón fundido ref. P4C0540097020 para KTM, HUSQVARNA y GAS GAS de 2023 a 2027

El kit de parte alta pistón + juntas ATHENA (Ø 53,94 a 53,97 mm según la cota) está pensado para KTM SX 125, XC 125, XCW 125, HUSQVARNA TC 125, TE 125 y GAS GAS EC 125, MC 125 de 2023 a 2027. Rehacer la parte alta es cambiar el pistón y todas las juntas desmontadas. Este kit los reúne: pistón completo y juego de juntas de la parte alta del motor, pensados el uno para el otro.

Características

• Marca: ATHENA
• Referencias del fabricante: P4C0540097020A, P4C0540097020B, P4C0540097020C, P4C0540097020D
• Motor: 2 tiempos
• Diámetro del pistón: A = 53,94 mm, B = 53,95 mm, C = 53,96 mm, D = 53,97 mm
• Versiones disponibles: A: ref. P4C0540097020A; B: ref. P4C0540097020B; C: ref. P4C0540097020C; D: ref. P4C0540097020D
• Peso: 450 g

Cómo elegir la cota

Las letras A, B, C… indican clases de diámetro muy próximas, separadas una centésima de milímetro. Mide el diámetro interior del cilindro con un alexómetro (diámetro, ovalización y conicidad) y elige la clase que da la holgura pistón/cilindro recomendada por el fabricante. Por lo general, la clase A va en un cilindro nuevo o rehecho y la clase B en un cilindro ya rodado. Un cilindro rayado o fuera de cotas hay que mandarlo a rehacer: su desgaste no se compensa con una clase mayor.

¿Cuándo cambiarlo?

• Pérdida de potencia, aceleración floja, arranque más difícil: la compresión está bajando.
• Golpeteo del pistón en frío cada vez más marcado.
• Al desmontar: rayas verticales en la falda, segmentos pegados o gastados, capa gruesa de carbonilla en la cabeza del pistón.

Cambia el pistón según el manual de mantenimiento de tu moto, antes si compites, y sin esperar en cuanto aparezcan estos síntomas. Referencia orientativa de Cross-Mania: 20 a 40 horas de motor, según si compites o ruedas por ocio. Mide siempre el cilindro en ese momento: un pistón nuevo en un cilindro ovalado no va a durar.

Consejos de montaje

1. Limpia el cilindro y revísalo: diámetro, ovalización, conicidad y estado del tratamiento superficial.
2. Comprueba la holgura entre puntas de cada segmento dentro del cilindro, según los valores del manual o de las instrucciones del fabricante.
3. Coloca los segmentos con la marca hacia arriba y las puntas bien encajadas en su pasador de posicionamiento.
4. Revisa la jaula de agujas del pie de biela y el bulón: a la mínima holgura, punto duro o aguja marcada, cámbiala.
5. Orienta el pistón según su flecha (hacia el escape), aceita el bulón y el pie de biela, y coloca los clips sin deformarlos, con la abertura opuesta a la muesca. Un clip que ha saltado se sustituye por clips del bulón nuevos, nunca por el viejo.
6. Usa las juntas incluidas en el kit, en seco, y aprieta la culata en cruz, al par del fabricante.
7. Rellena con líquido refrigerante y monta una bujía nueva.
8. Haz el rodaje del motor: calentamiento suave, régimen variado y nada de plena carga prolongada durante la primera hora.

¿Por qué ATHENA?

Fundada en 1973 cerca de Vicenza, Athena es una especialista italiana en juntas de motor, que fabrica desde sus inicios en sus propias líneas de producción, y un fabricante reconocido de pistones y kits de cilindro. La marca es proveedora de primer equipo de fabricantes como KTM, Ducati, Fantic, Piaggio o Triumph, y es partner del Campeonato del Mundo de Motocross MXGP.

Recambios y productos a prever

• Segmentos : PROX 02.6225 · PROX 02.6220
• Bulón de pistón : VERTEX · WOSSNER
• Jaula de agujas de pie de biela : PROX · NTN
• Bujía : NGK 2707 · NGK 4492
• Líquido refrigerante : LIQUI MOLY · TWIN AIR
• Aceite de 2 tiempos : LIQUI MOLY 1 L · MOTUL 800 1 L

Preguntas frecuentes

¿Qué incluye el kit?
El pistón completo (segmentos, bulón y clips) y un juego de juntas de la parte alta del motor. La jaula de agujas del pie de biela no viene incluida.

¿Qué cota pedir?
Mide tu cilindro: A, B, C, D corresponden a diámetros reales distintos (53,94 a 53,97 mm). La clase se elige según la holgura pistón/cilindro que indica el fabricante.

¿Puedo cambiar solo los segmentos más adelante?
Sí, mientras el pistón y el cilindro sigan dentro de tolerancias. Los segmentos de recambio se piden sueltos, igual que el bulón y los clips.

¿Hay que cambiar la jaula de agujas del pie de biela?
No viene incluida. Revísala en cada cambio de pistón y sustituye la jaula de agujas a la mínima holgura o punto duro.

Compatibilidad

Comprueba el modelo y el año exactos de tu moto en la lista de abajo antes de pedir.

Se monta en:
GAS GAS EC 125 2026
GAS GAS EC 125 2025
GAS GAS MC 125 2027
GAS GAS MC 125 2026
GAS GAS MC 125 2025
GAS GAS MC 125 2024
HUSQVARNA TC 125 2027
HUSQVARNA TC 125 2026
HUSQVARNA TC 125 2025
HUSQVARNA TC 125 2024
HUSQVARNA TC 125 2023
HUSQVARNA TE 125 2027
HUSQVARNA TE 125 2026
HUSQVARNA TE 125 2025
KTM SX 125 2027
KTM SX 125 2026
KTM SX 125 2025
KTM SX 125 2024
KTM SX 125 2023
KTM XC 125 2027
KTM XC 125 2026
KTM XC 125 2025
KTM XC 125 2024
KTM XC 125 2023
KTM XCW 125 2027
KTM XCW 125 2026
KTM XCW 125 2025
