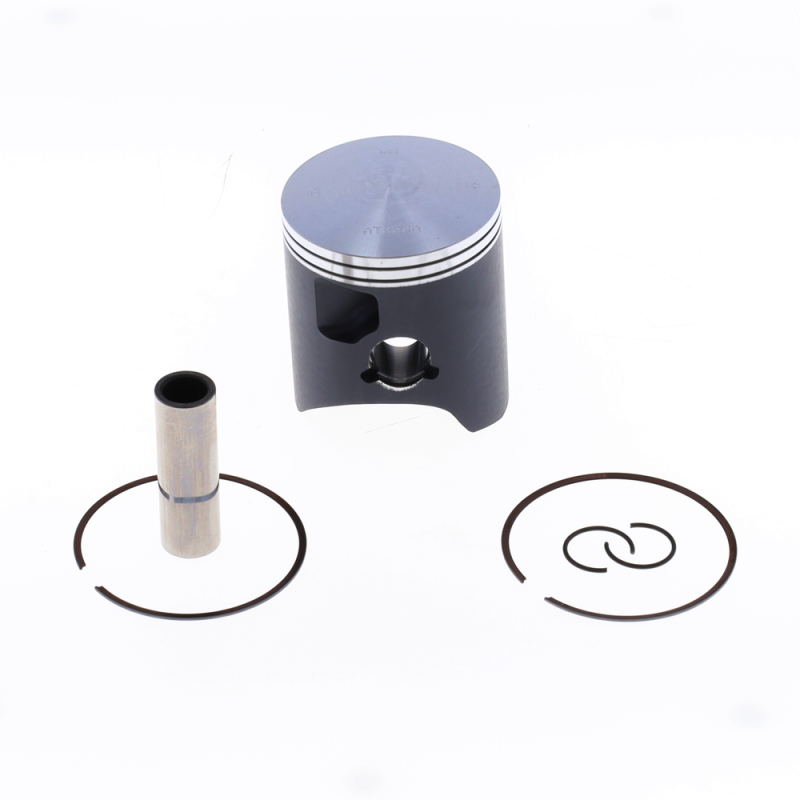

Pistón fundido ATHENA para KTM, HUSQVARNA, GAS GAS, BETA y HUSABERG de 2005 a 2025

El pistón fundido ATHENA (Ø 66,34 a 66,37 mm según la cota) está pensado para KTM EXC 250, FREERIDE 250, SX 250, XC 250, XCW 250, GAS GAS EC 250, EX 250, MC 250, HUSQVARNA TC 250, TE 250, BETA RR 250 y HUSABERG TE 250 de 2005 a 2025. El pistón fundido se fabrica vertiendo aluminio fundido en un molde. Se dilata algo menos que un pistón forjado: el motor trabaja con una holgura pistón/cilindro menor y es más silencioso en frío. Es la buena elección para un uso de ocio o enduro, con un mantenimiento regular.

Características

• Marca: ATHENA
• Referencias del fabricante: S4C06640001A, S4C06640001B, S4C06640001C, S4C06640001D
• Motor: 2 tiempos
• Diámetro del pistón: A = 66,34 mm, B = 66,35 mm, C = 66,36 mm, D = 66,37 mm
• Versiones disponibles: A: ref. S4C06640001A; B: ref. S4C06640001B; C: ref. S4C06640001C; D: ref. S4C06640001D

Cómo elegir la cota

Las letras A, B, C… indican clases de diámetro muy próximas, separadas una centésima de milímetro. Mide el diámetro interior del cilindro con un alexómetro (diámetro, ovalización y conicidad) y elige la clase que da la holgura pistón/cilindro recomendada por el fabricante. Por lo general, la clase A va en un cilindro nuevo o rehecho y la clase B en un cilindro ya rodado. Un cilindro rayado o fuera de cotas hay que mandarlo a rehacer: su desgaste no se compensa con una clase mayor.

¿Cuándo cambiarlo?

• Pérdida de potencia, aceleración floja, arranque más difícil: la compresión está bajando.
• Golpeteo del pistón en frío cada vez más marcado.
• Al desmontar: rayas verticales en la falda, segmentos pegados o gastados, capa gruesa de carbonilla en la cabeza del pistón.

Cambia el pistón según el manual de mantenimiento de tu moto, antes si compites, y sin esperar en cuanto aparezcan estos síntomas. Referencia orientativa de Cross-Mania: 20 a 40 horas de motor, según si compites o ruedas por ocio. Mide siempre el cilindro en ese momento: un pistón nuevo en un cilindro ovalado no va a durar.

Consejos de montaje

1. Limpia el cilindro y revísalo: diámetro, ovalización, conicidad y estado del tratamiento superficial.
2. Comprueba la holgura entre puntas de cada segmento dentro del cilindro, según los valores del manual o de las instrucciones del fabricante.
3. Coloca los segmentos con la marca hacia arriba y las puntas bien encajadas en su pasador de posicionamiento.
4. Revisa la jaula de agujas del pie de biela y el bulón: a la mínima holgura, punto duro o aguja marcada, cámbiala.
5. Orienta el pistón según su flecha (hacia el escape), aceita el bulón y el pie de biela, y coloca los clips sin deformarlos, con la abertura opuesta a la muesca. Un clip que ha saltado se sustituye por clips del bulón nuevos, nunca por el viejo.
6. Monta de nuevo con un juego de juntas de la parte alta del motor nuevo y aprieta la culata en cruz, al par del fabricante.
7. Rellena con líquido refrigerante y monta una bujía nueva.
8. Haz el rodaje del motor: calentamiento suave, régimen variado y nada de plena carga prolongada durante la primera hora.

¿Por qué ATHENA?

Athena, empresa italiana nacida en 1973 cerca de Vicenza, diseña juntas, pistones y kits de cilindro para moto. Proveedora de primer equipo de KTM, Ducati, Fantic, Piaggio o Triumph y partner del Mundial MXGP, desarrolla sus piezas en banco y en pista con equipos de competición.

Recambios y productos a prever

• Segmentos : WOSSNER · VERTEX
• Bulón de pistón : WOSSNER CW18 · WOSSNER WP033
• Clips de bulón : WISECO · VERTEX
• Juntas de la parte alta : ATHENA M752007300094 · ATHENA M752010500094
• Jaula de agujas de pie de biela : PROX · ATHENA
• Bujía : NGK 3520 · NGK 6664
• Líquido refrigerante : LIQUI MOLY · TWIN AIR
• Aceite de 2 tiempos : LIQUI MOLY 1 L 3065 · LIQUI MOLY 1 L 3063

Preguntas frecuentes

¿El pistón viene completo?
Sí: pistón, bulón, clips y segmento(s). El juego de juntas de la parte alta del motor se pide aparte, porque una junta de culata o de base nunca se reutiliza.

¿Qué cota pedir?
Mide tu cilindro: A, B, C, D corresponden a diámetros reales distintos (66,34 a 66,37 mm). La clase se elige según la holgura pistón/cilindro que indica el fabricante.

¿Puedo cambiar solo los segmentos más adelante?
Sí, mientras el pistón y el cilindro sigan dentro de tolerancias. Los segmentos de recambio se piden sueltos, igual que el bulón y los clips.

¿Hay que cambiar la jaula de agujas del pie de biela?
No viene incluida. Revísala en cada cambio de pistón y sustituye la jaula de agujas a la mínima holgura o punto duro.

Compatibilidad

Comprueba el modelo y el año exactos de tu moto en la lista de abajo antes de pedir.

Se monta en:
BETA RR 250 2024
BETA RR 250 2023
BETA RR 250 2022
BETA RR 250 2021
BETA RR 250 2020
BETA RR 250 2019
BETA RR 250 2018
GAS GAS EC 250 2025
GAS GAS EC 250 2024
GAS GAS EC 250 2023
GAS GAS EC 250 2022
GAS GAS EC 250 2021
GAS GAS EX 250 2025
GAS GAS EX 250 2024
GAS GAS EX 250 2023
GAS GAS EX 250 2022
GAS GAS MC 250 2025
GAS GAS MC 250 2024
GAS GAS MC 250 2023
GAS GAS MC 250 2022
HUSABERG TE 250 2014
HUSABERG TE 250 2013
HUSABERG TE 250 2012
HUSABERG TE 250 2011
HUSQVARNA TC 250 2025
HUSQVARNA TC 250 2024
HUSQVARNA TC 250 2023
HUSQVARNA TC 250 2022
HUSQVARNA TC 250 2021
HUSQVARNA TC 250 2020
HUSQVARNA TC 250 2019
HUSQVARNA TC 250 2018
HUSQVARNA TC 250 2017
HUSQVARNA TC 250 2016
HUSQVARNA TC 250 2015
HUSQVARNA TC 250 2014
HUSQVARNA TE 250 2025
HUSQVARNA TE 250 2024
HUSQVARNA TE 250 2023
HUSQVARNA TE 250 2022
HUSQVARNA TE 250 2021
HUSQVARNA TE 250 2020
HUSQVARNA TE 250 2019
HUSQVARNA TE 250 2018
HUSQVARNA TE 250 2017
HUSQVARNA TE 250 2016
HUSQVARNA TE 250 2015
HUSQVARNA TE 250 2014
KTM EXC 250 2025
KTM EXC 250 2024
KTM EXC 250 2023
KTM EXC 250 2022
KTM EXC 250 2021
KTM EXC 250 2020
KTM EXC 250 2019
KTM EXC 250 2018
KTM EXC 250 2017
KTM EXC 250 2016
KTM EXC 250 2015
KTM EXC 250 2014
KTM EXC 250 2013
KTM EXC 250 2012
KTM EXC 250 2011
KTM EXC 250 2010
KTM EXC 250 2009
KTM EXC 250 2008
KTM EXC 250 2007
KTM EXC 250 2006
KTM FREERIDE 250 2017
KTM FREERIDE 250 2016
KTM FREERIDE 250 2015
KTM FREERIDE 250 2014
KTM SX 250 2025
KTM SX 250 2024
KTM SX 250 2023
KTM SX 250 2022
KTM SX 250 2021
KTM SX 250 2020
KTM SX 250 2019
KTM SX 250 2018
KTM SX 250 2017
KTM SX 250 2016
KTM SX 250 2015
KTM SX 250 2014
KTM SX 250 2013
KTM SX 250 2012
KTM SX 250 2011
KTM SX 250 2010
KTM SX 250 2009
KTM SX 250 2008
KTM SX 250 2007
KTM SX 250 2006
KTM SX 250 2005
KTM XC 250 2025
KTM XC 250 2024
KTM XC 250 2023
KTM XC 250 2022
KTM XC 250 2021
KTM XC 250 2020
KTM XC 250 2019
KTM XC 250 2018
KTM XC 250 2017
KTM XC 250 2016
KTM XC 250 2015
KTM XC 250 2014
KTM XC 250 2013
KTM XC 250 2012
KTM XC 250 2011
KTM XC 250 2010
KTM XC 250 2009
KTM XC 250 2008
KTM XC 250 2007
KTM XC 250 2006
KTM XCW 250 2025
KTM XCW 250 2024
KTM XCW 250 2023
KTM XCW 250 2022
KTM XCW 250 2021
KTM XCW 250 2020
KTM XCW 250 2019
KTM XCW 250 2018
KTM XCW 250 2017
KTM XCW 250 2016
KTM XCW 250 2015
KTM XCW 250 2014
KTM XCW 250 2013
KTM XCW 250 2012
KTM XCW 250 2011
KTM XCW 250 2010
KTM XCW 250 2009
KTM XCW 250 2008
KTM XCW 250 2007
KTM XCW 250 2006
