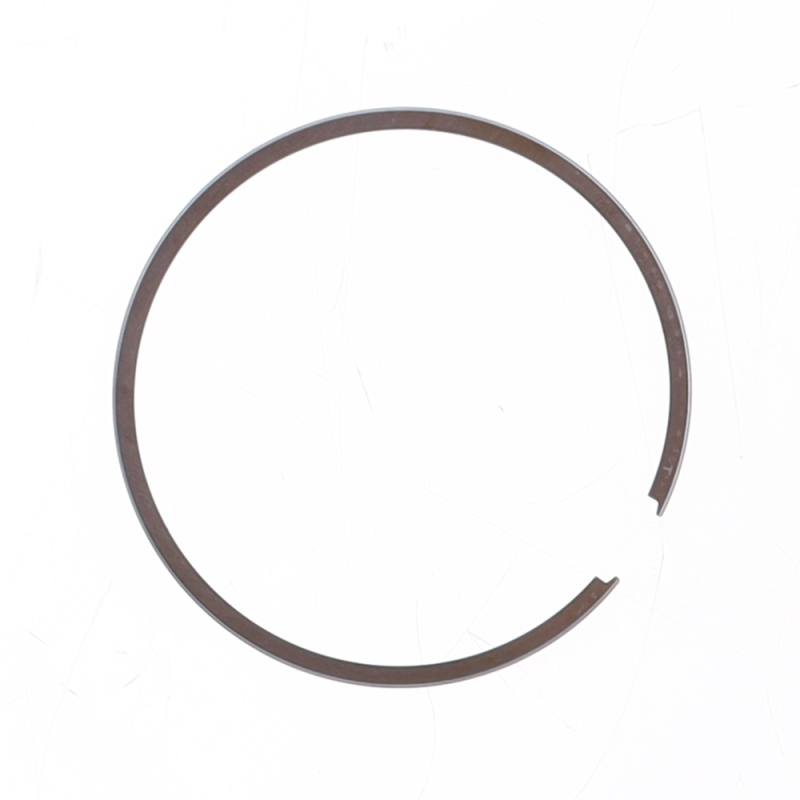

Jeu de segments ATHENA Ø45 mm pour KTM SX 65, XC 65 de 2009 à 2019

Sur KTM SX 65, XC 65 de 2009 à 2019, le jeu de segments ATHENA S41316221 (Ø 45 mm) se monte à la place de la pièce d'origine. Fins et très sollicités, les segments font l'étanchéité entre le piston et le cylindre. Ce sont souvent eux qui s'usent les premiers : des segments neufs redonnent de la compression à un moteur dont le piston et le cylindre sont encore dans les cotes.

Caractéristiques

• Marque : ATHENA
• Référence fabricant : S41316221
• Code EAN : 8051757106448
• Pour piston ATHENA
• Diamètre : 45 mm
• Poids : 10 g
• Moteur : 2 temps

Quand le remplacer ?

• Perte de compression et de puissance, démarrage plus difficile.
• Jeu à la coupe supérieur à la valeur du manuel, mesuré dans le cylindre.
• Segment collé dans sa gorge ou marqué de traces de passage des gaz.

À chaque contrôle du haut moteur, et au plus tard en même temps que le piston. Sur un piston encore dans les cotes, des segments neufs à mi-vie redonnent de la compression. Comme repère indicatif Cross-Mania, le piston complet se change toutes les 15 à 30 heures de moteur selon que vous roulez en compétition ou en loisir.

Conseils de montage

1. Nettoyez les gorges du piston (un vieux segment cassé fait un bon grattoir) sans les élargir.
2. Présentez chaque segment dans le cylindre, poussé bien d'équerre par le piston, et mesurez son jeu à la coupe à la cale d'épaisseur.
3. Ouvrez les segments juste assez pour les passer sur le piston, à la main ou avec une pince à segments : trop ouverts, ils se déforment ou cassent.
4. Repère vers le haut, la coupe bien placée sur l'ergot de sa gorge : un segment mal placé casse au premier tour.
5. Huilez légèrement le cylindre et les segments avant de remonter, avec une pochette de joints haut moteur neuve.

Pourquoi ATHENA ?

Fondée en 1973 près de Vicence, Athena est un spécialiste italien du joint moteur, qu'elle fabrique depuis ses débuts sur ses propres lignes de production, et un fabricant reconnu de pistons et de kits cylindre. La marque équipe en première monte des constructeurs comme KTM, Ducati, Fantic, Piaggio ou Triumph, et elle est partenaire du championnat du monde de motocross MXGP.

Pièces de rechange et produits à prévoir

• Piston : VERTEX · ATHENA
• Pochette de joints haut moteur : ATHENA · PROX
• Clips d'axe de piston : WISECO · VERTEX
• Bougie : NGK LR8B

Questions fréquentes

Quel diamètre choisir ?
Le diamètre nominal de votre piston, indiqué dans le titre. Les segments vont sur un piston de la même cote d'alésage.

Faut-il roder le moteur ?
Oui : une heure de rodage doux, sans pleine charge prolongée, pour que les segments épousent le cylindre.

Compatibilité

Vérifiez l'année et le modèle exact de votre moto dans la liste ci-dessous avant de commander.

Se monte sur :
KTM SX 65 2019
KTM SX 65 2018
KTM SX 65 2017
KTM SX 65 2016
KTM SX 65 2015
KTM SX 65 2014
KTM SX 65 2013
KTM SX 65 2012
KTM SX 65 2011
KTM SX 65 2010
KTM SX 65 2009
KTM XC 65 2012
KTM XC 65 2011
KTM XC 65 2010
KTM XC 65 2009
