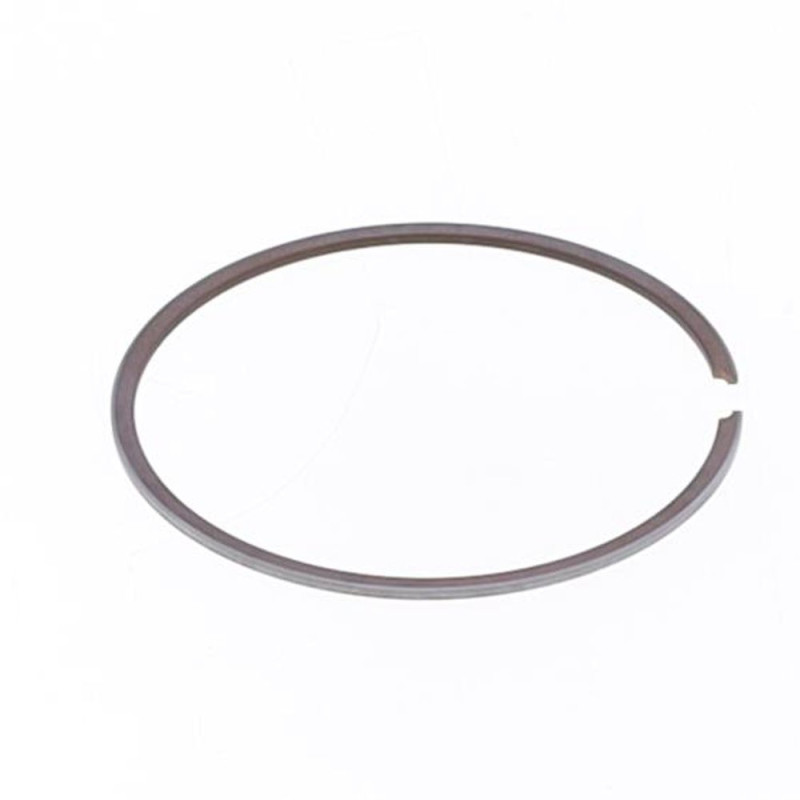

Jeu de segments ATHENA Ø45 mm pour KTM SX 65, XC 65 de 2009 à 2020

Le jeu de segments ATHENA S41316217 (Ø 45 mm) est prévu pour KTM SX 65, XC 65 de 2009 à 2020. Les segments sont les anneaux logés dans les gorges du piston. Ils assurent l'étanchéité entre le piston et le cylindre, évacuent la chaleur du piston vers le cylindre et, sur un 4 temps, raclent l'huile des parois. Usés, ils laissent fuir la compression : le moteur perd de sa vigueur.

Caractéristiques

• Marque : ATHENA
• Référence fabricant : S41316217
• Code EAN : 8057018265022
• Pour piston ATHENA
• Diamètre : 45 mm
• Moteur : 2 temps

Quand le remplacer ?

• Perte de compression et de puissance, démarrage plus difficile.
• Jeu à la coupe supérieur à la valeur du manuel, mesuré dans le cylindre.
• Segment collé dans sa gorge ou marqué de traces de passage des gaz.

À chaque contrôle du haut moteur, et au plus tard en même temps que le piston. Sur un piston encore dans les cotes, des segments neufs à mi-vie redonnent de la compression. Comme repère indicatif Cross-Mania, le piston complet se change toutes les 15 à 30 heures de moteur selon que vous roulez en compétition ou en loisir.

Conseils de montage

1. Nettoyez les gorges du piston (un vieux segment cassé fait un bon grattoir) sans les élargir.
2. Présentez chaque segment dans le cylindre, poussé bien d'équerre par le piston, et mesurez son jeu à la coupe à la cale d'épaisseur.
3. Ouvrez les segments juste assez pour les passer sur le piston, à la main ou avec une pince à segments : trop ouverts, ils se déforment ou cassent.
4. Repère vers le haut, la coupe bien placée sur l'ergot de sa gorge : un segment mal placé casse au premier tour.
5. Huilez légèrement le cylindre et les segments avant de remonter, avec une pochette de joints haut moteur neuve.

Pourquoi ATHENA ?

Athena, entreprise italienne née en 1973 près de Vicence, conçoit joints, pistons et kits cylindre pour la moto. Fournisseur de première monte de KTM, Ducati, Fantic, Piaggio ou Triumph et partenaire du championnat du monde MXGP, elle développe ses pièces au banc et sur piste avec des équipes de course.

Pièces de rechange et produits à prévoir

• Piston : VERTEX · ATHENA
• Pochette de joints haut moteur : ATHENA · PROX
• Clips d'axe de piston : WISECO · VERTEX
• Bougie : NGK LR8B

Questions fréquentes

Quel diamètre choisir ?
Le diamètre nominal de votre piston, indiqué dans le titre. Les segments vont sur un piston de la même cote d'alésage.

Faut-il roder le moteur ?
Oui : une heure de rodage doux, sans pleine charge prolongée, pour que les segments épousent le cylindre.

Compatibilité

Vérifiez l'année et le modèle exact de votre moto dans la liste ci-dessous avant de commander.

Se monte sur :
KTM SX 65 2020
KTM SX 65 2019
KTM SX 65 2018
KTM SX 65 2017
KTM SX 65 2016
KTM SX 65 2015
KTM SX 65 2014
KTM SX 65 2013
KTM SX 65 2012
KTM SX 65 2011
KTM SX 65 2010
KTM SX 65 2009
KTM XC 65 2012
KTM XC 65 2011
KTM XC 65 2010
KTM XC 65 2009
