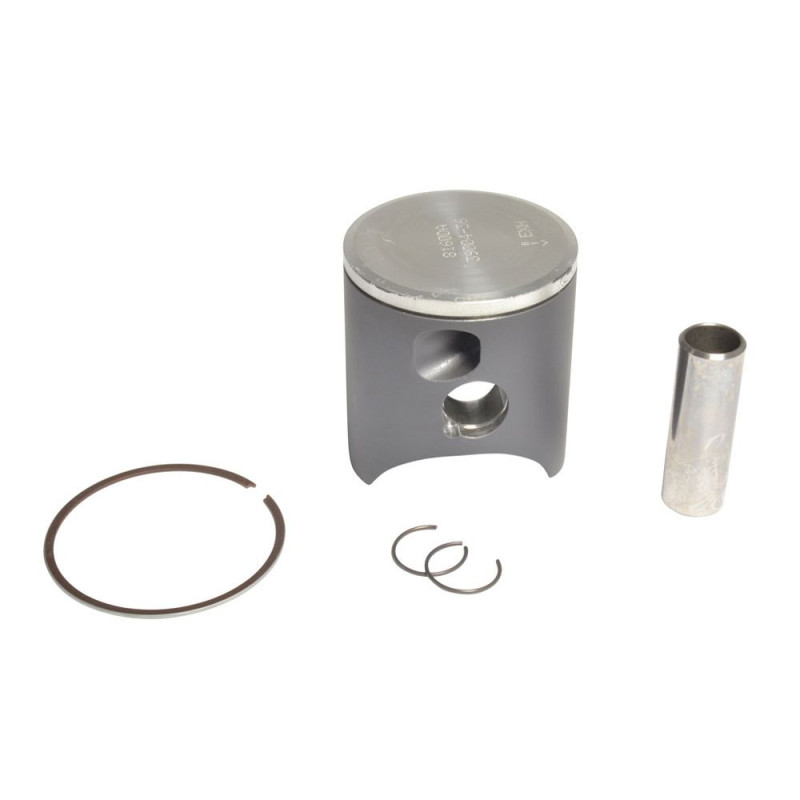

Piston forgé ATHENA Racing pour YAMAHA WR 125, YZ 125 de 2005 à 2021

Sur YAMAHA WR 125, YZ 125 de 2005 à 2021, le piston forgé ATHENA Racing (Ø 53,95 à 53,97 mm selon la cote) se monte à la place de la pièce d'origine. Le piston reçoit chaque combustion et la transmet à la bielle. Forgé plutôt que coulé, il est plus résistant aux chocs thermiques et aux régimes élevés : un atout pour un moteur sollicité en course ou en préparation.

Les points forts

• Alliage d'aluminium à haute teneur en silicium, forgé par extrusion inverse.
• Usinage CNC avec une tolérance inférieure à 0,01 mm, testé au banc et sur piste.
• Segments fabriqués au Japon, revêtus PVD ou nitrure de chrome.
• Livré avec axe, clips et segment(s).

Caractéristiques

• Marque : ATHENA
• Références fabricant : S4F05400017A, S4F05400017C
• Moteur : 2 temps
• Diamètre du piston : A = 53,95 mm, C = 53,97 mm
• Cotes disponibles : A : réf. S4F05400017A ; C : réf. S4F05400017C
• Poids : 260 g

Bien choisir la cote

Les lettres A, B, C… désignent des classes de diamètre très proches, espacées d'un centième de millimètre. Mesurez l'alésage du cylindre au micromètre d'intérieur (diamètre, ovalisation et conicité) et choisissez la classe qui donne le jeu piston/cylindre préconisé par le constructeur. En général, la classe A va sur un cylindre neuf ou refait, la classe B sur un cylindre déjà rodé. Un cylindre rayé ou hors cotes se fait refaire : on ne compense pas son usure avec une classe plus grosse.

Quand le remplacer ?

• Perte de puissance, reprises molles, démarrage plus difficile : la compression baisse.
• Bruit de claquement du piston à froid de plus en plus marqué.
• Au démontage : rayures verticales sur la jupe, segments collés ou usés, calamine épaisse sur la calotte.

Remplacez le piston selon le manuel d'entretien de votre moto, plus tôt en compétition, et sans attendre dès que ces symptômes apparaissent. Comme repère indicatif Cross-Mania, comptez 20 à 40 heures de moteur selon que vous roulez en compétition ou en loisir. Mesurez toujours le cylindre à ce moment-là : un piston neuf dans un cylindre ovalisé ne durera pas.

Conseils de montage

1. Nettoyez le cylindre et contrôlez-le : diamètre, ovalisation, conicité et état du traitement de surface.
2. Vérifiez le jeu à la coupe de chaque segment dans le cylindre, selon les valeurs du manuel ou de la notice du fabricant.
3. Posez les segments repère vers le haut, la coupe bien placée sur son ergot de positionnement.
4. Contrôlez la cage à aiguilles du pied de bielle et l'axe : au moindre jeu, point dur ou aiguille marquée, changez-la.
5. Orientez le piston selon sa flèche (côté échappement), huilez l'axe et le pied de bielle, puis posez les clips sans les déformer, ouverture opposée à l'encoche. Un clip qui a sauté se remplace par des clips d'axe neufs, jamais par l'ancien.
6. Remontez avec une pochette de joints haut moteur neuve et serrez la culasse en croix, au couple du constructeur.
7. Refaites le plein de liquide de refroidissement et montez une bougie neuve.
8. Rodez le moteur : montée en température douce, régime varié et pas de pleine charge prolongée pendant la première heure.

Pourquoi ATHENA ?

Fondée en 1973 près de Vicence, Athena est un spécialiste italien du joint moteur, qu'elle fabrique depuis ses débuts sur ses propres lignes de production, et un fabricant reconnu de pistons et de kits cylindre. La marque équipe en première monte des constructeurs comme KTM, Ducati, Fantic, Piaggio ou Triumph, et elle est partenaire du championnat du monde de motocross MXGP.

Pièces de rechange et produits à prévoir

• Segments : PROX · VERTEX
• Axe de piston : VERTEX · WOSSNER
• Clips d'axe de piston : WOSSNER
• Pochette de joints haut moteur : ATHENA · ATHENA 150
• Cage à aiguilles de pied de bielle : HOT RODS · ATHENA
• Bougie : NGK 3530 · NGK 3230
• Liquide de refroidissement : LIQUI MOLY 1 L · TWIN AIR 2,2 L
• Huile 2 temps : LIQUI MOLY 1 L · LIQUI MOLY 4 L

Questions fréquentes

Le piston est-il livré complet ?
Oui : piston, axe, clips et segment(s). La pochette de joints haut moteur est à prévoir à part, car un joint de culasse ou d'embase ne se réutilise jamais.

Quelle cote commander ?
Mesurez votre cylindre : A, C correspondent à des diamètres réels différents (53,95 à 53,97 mm). La classe se choisit selon le jeu piston/cylindre préconisé par le constructeur.

Peut-on changer seulement les segments plus tard ?
Oui, tant que le piston et le cylindre restent dans leurs tolérances. Les segments de rechange se commandent seuls, comme l'axe de piston et les clips.

Faut-il changer la cage à aiguilles du pied de bielle ?
Elle n'est pas fournie. Contrôlez-la à chaque changement de piston et remplacez la cage à aiguilles au moindre jeu ou point dur.

Compatibilité

Vérifiez l'année et le modèle exact de votre moto dans la liste ci-dessous avant de commander.

Se monte sur :
YAMAHA WR 125 2018
YAMAHA WR 125 2017
YAMAHA WR 125 2016
YAMAHA WR 125 2015
YAMAHA WR 125 2014
YAMAHA WR 125 2013
YAMAHA WR 125 2012
YAMAHA WR 125 2011
YAMAHA WR 125 2010
YAMAHA WR 125 2009
YAMAHA WR 125 2008
YAMAHA WR 125 2007
YAMAHA WR 125 2006
YAMAHA WR 125 2005
YAMAHA YZ 125 2021
YAMAHA YZ 125 2020
YAMAHA YZ 125 2019
YAMAHA YZ 125 2018
YAMAHA YZ 125 2017
YAMAHA YZ 125 2016
YAMAHA YZ 125 2015
YAMAHA YZ 125 2014
YAMAHA YZ 125 2013
YAMAHA YZ 125 2012
YAMAHA YZ 125 2011
YAMAHA YZ 125 2010
YAMAHA YZ 125 2009
YAMAHA YZ 125 2008
YAMAHA YZ 125 2007
YAMAHA YZ 125 2006
YAMAHA YZ 125 2005
