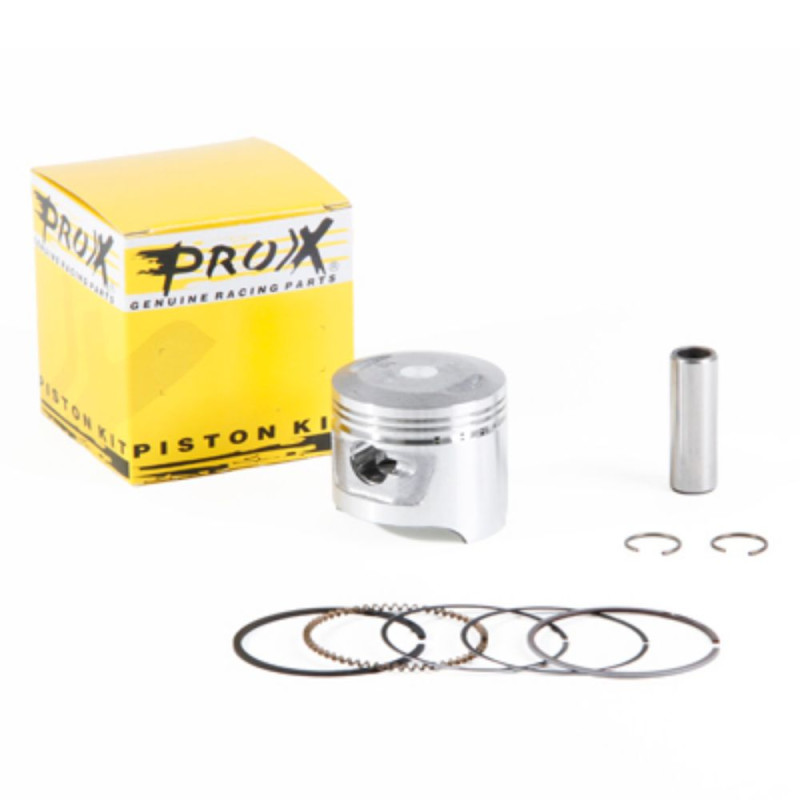

Kit piston PROX pour HONDA XR 70 de 2004 à 2012

Le kit piston PROX 01.1075.100 (Ø 48 mm) est prévu pour HONDA XR 70 de 2004 à 2012. Le piston reçoit la pression de chaque combustion et la transmet à la bielle, des milliers de fois par minute. Avec les heures, il s'use, ses segments perdent leur étanchéité et le moteur perd de la compression : il démarre moins bien, tire moins fort et chauffe davantage.

Les points forts

• Fabriqué principalement au Japon, chez des fabricants de première monte (catalogue ProX).
• Kit complet : piston, segments, axe et clips.
• Compatible avec les cylindres d'origine traités (Nikasil) et chemisés. Ne convient pas aux cylindres chromés.
• Classes de diamètre au centième de millimètre pour un jeu piston/cylindre précis.

Caractéristiques

• Marque : PROX
• Référence fabricant : 01.1075.100
• Diamètre du piston : 48 mm
• Moteur : 4 temps

Quand le remplacer ?

• Perte de puissance, reprises molles, démarrage plus difficile : la compression baisse.
• Bruit de claquement du piston à froid de plus en plus marqué.
• Au démontage : rayures verticales sur la jupe, segments collés ou usés, calamine épaisse sur la calotte.
• En 4 temps : consommation d'huile, fumée bleue et bougie encrassée.

Remplacez le piston selon le manuel d'entretien de votre moto, plus tôt en compétition, et sans attendre dès que ces symptômes apparaissent. Comme repère indicatif Cross-Mania, comptez 50 à 100 heures de moteur selon que vous roulez en compétition ou en loisir. Mesurez toujours le cylindre à ce moment-là : un piston neuf dans un cylindre ovalisé ne durera pas.

Conseils de montage

1. Nettoyez le cylindre et contrôlez-le : diamètre, ovalisation, conicité et état du traitement de surface.
2. Vérifiez le jeu à la coupe de chaque segment dans le cylindre, selon les valeurs du manuel ou de la notice du fabricant.
3. Posez les segments repère vers le haut, coupes décalées, sans jamais superposer les extrémités du segment racleur.
4. Orientez le piston selon sa flèche (côté échappement), huilez l'axe et le pied de bielle, puis posez les clips sans les déformer, ouverture opposée à l'encoche. Un clip qui a sauté se remplace par des clips d'axe neufs, jamais par l'ancien.
5. Remontez avec une pochette de joints haut moteur neuve et serrez la culasse en croix, au couple du constructeur.
6. Montez une bougie neuve et vidangez avec une huile moteur neuve et un filtre neuf.
7. Rodez le moteur : montée en température douce, régime varié et pas de pleine charge prolongée pendant la première heure.

Pourquoi PROX ?

Fondée en 1975 et installée près d'Amsterdam, ProX s'est spécialisée dans les pièces d'usure du moteur et de l'embrayage pour le tout-terrain. La marque fait fabriquer l'essentiel de sa gamme au Japon, chez des fournisseurs de première monte, pour une qualité équivalente à l'origine.

Pièces de rechange et produits à prévoir

• Segments : WISECO W1850XE · WISECO 1890XE
• Pochette de joints haut moteur : PROX · MOOSE
• Bougie : voir la sélection
• Huile moteur 4 temps : LIQUI MOLY 10W40 1 L · MOTUL 10W50

Questions fréquentes

Le kit contient-il les joints ?
Non : le kit comprend le piston, les segments, l'axe et les clips. Prévoyez une pochette de joints haut moteur, car un joint de culasse ou d'embase ne se réutilise jamais.

Peut-on changer seulement les segments plus tard ?
Oui, tant que le piston et le cylindre restent dans leurs tolérances. Les segments de rechange se commandent seuls, comme l'axe de piston et les clips.

Compatibilité

Vérifiez l'année et le modèle exact de votre moto dans la liste ci-dessous avant de commander.

Se monte sur :
HONDA XR 70 2012
HONDA XR 70 2011
HONDA XR 70 2010
HONDA XR 70 2009
HONDA XR 70 2008
HONDA XR 70 2007
HONDA XR 70 2006
HONDA XR 70 2005
HONDA XR 70 2004
