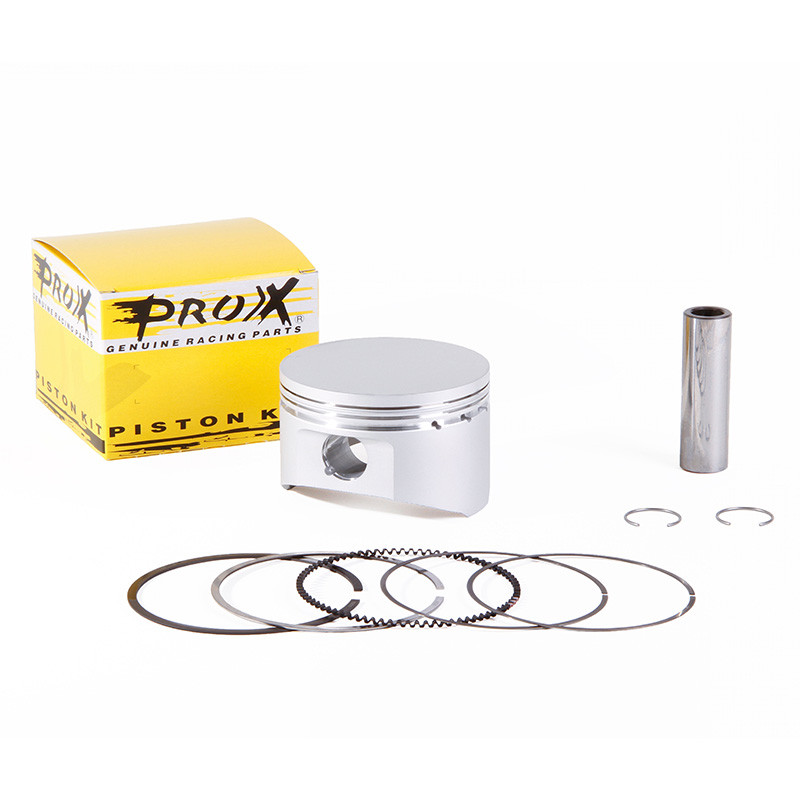

Kit piston PROX pour HONDA XL 500, XR 500 de 1978 à 1985

Sur HONDA XL 500, XR 500 de 1978 à 1985, le kit piston PROX (Ø 89 à 91 mm selon la cote) se monte à la place de la pièce d'origine. Au cœur du haut moteur, le piston encaisse la chaleur et la pression de chaque explosion. Quand il s'use, les segments n'assurent plus l'étanchéité avec le cylindre : la compression baisse, la puissance aussi, et le risque de serrage augmente.

Les points forts

• Fabriqué principalement au Japon, chez des fabricants de première monte (catalogue ProX).
• Kit complet : piston, segments, axe et clips.
• Compatible avec les cylindres d'origine traités (Nikasil) et chemisés. Ne convient pas aux cylindres chromés.
• Classes de diamètre au centième de millimètre pour un jeu piston/cylindre précis.

Caractéristiques

• Marque : PROX
• Références fabricant : 01.1509.000, 01.1509.050, 01.1509.100, 01.1509.150, 01.1509.200
• Taux de compression : 8,6:1
• Diamètre du piston : 89 mm = 89 mm, 89,50 mm = 89,5 mm, 90 mm = 90 mm, 90,50 mm = 90,5 mm, 91 mm = 91 mm
• Cotes disponibles : 89 mm : réf. 01.1509.000 ; 89,50 mm : réf. 01.1509.050 ; 90 mm : réf. 01.1509.100 ; 90,50 mm : réf. 01.1509.150 ; 91 mm : réf. 01.1509.200
• Poids : 480 g
• Moteur : 4 temps

Bien choisir la cote

Les lettres A, B, C… désignent des classes de diamètre très proches, espacées d'un centième de millimètre. Mesurez l'alésage du cylindre au micromètre d'intérieur (diamètre, ovalisation et conicité) et choisissez la classe qui donne le jeu piston/cylindre préconisé par le constructeur. En général, la classe A va sur un cylindre neuf ou refait, la classe B sur un cylindre déjà rodé. Un cylindre rayé ou hors cotes se fait refaire : on ne compense pas son usure avec une classe plus grosse.

Quand le remplacer ?

• Perte de puissance, reprises molles, démarrage plus difficile : la compression baisse.
• Bruit de claquement du piston à froid de plus en plus marqué.
• Au démontage : rayures verticales sur la jupe, segments collés ou usés, calamine épaisse sur la calotte.
• En 4 temps : consommation d'huile, fumée bleue et bougie encrassée.

Remplacez le piston selon le manuel d'entretien de votre moto, plus tôt en compétition, et sans attendre dès que ces symptômes apparaissent. Comme repère indicatif Cross-Mania, comptez 50 à 100 heures de moteur selon que vous roulez en compétition ou en loisir. Mesurez toujours le cylindre à ce moment-là : un piston neuf dans un cylindre ovalisé ne durera pas.

Conseils de montage

1. Nettoyez le cylindre et contrôlez-le : diamètre, ovalisation, conicité et état du traitement de surface.
2. Vérifiez le jeu à la coupe de chaque segment dans le cylindre, selon les valeurs du manuel ou de la notice du fabricant.
3. Posez les segments repère vers le haut, coupes décalées, sans jamais superposer les extrémités du segment racleur.
4. Orientez le piston selon sa flèche (côté échappement), huilez l'axe et le pied de bielle, puis posez les clips sans les déformer, ouverture opposée à l'encoche. Un clip qui a sauté se remplace par des clips d'axe neufs, jamais par l'ancien.
5. Remontez avec une pochette de joints haut moteur neuve et serrez la culasse en croix, au couple du constructeur.
6. Refaites le plein de liquide de refroidissement, montez une bougie neuve et vidangez avec une huile moteur neuve et un filtre neuf.
7. Rodez le moteur : montée en température douce, régime varié et pas de pleine charge prolongée pendant la première heure.

Pourquoi PROX ?

ProX Racing Parts fournit des pièces moteur et d'embrayage aux pilotes de motocross depuis 1975, depuis son siège situé près d'Amsterdam. Selon son catalogue, la majorité de ses pièces est fabriquée au Japon, chez des fabricants qui produisent aussi pour les constructeurs japonais.

Pièces de rechange et produits à prévoir

• Segments : WOSSNER 890XSY-3 · WOSSNER 895XSY-3
• Pochette de joints haut moteur : CENTAURO · ATHENA
• Bougie : NGK 6681 · NGK 4929
• Liquide de refroidissement : LIQUI MOLY 1 L · TWIN AIR 2,2 L
• Huile moteur 4 temps : LIQUI MOLY 10W40 1 L · MOTUL 10W50

Questions fréquentes

Le kit contient-il les joints ?
Non : le kit comprend le piston, les segments, l'axe et les clips. Prévoyez une pochette de joints haut moteur, car un joint de culasse ou d'embase ne se réutilise jamais.

Quelle cote commander ?
Mesurez votre cylindre : 89 mm, 89,50 mm, 90 mm, 90,50 mm, 91 mm correspondent à des diamètres réels différents (89 à 91 mm). La classe se choisit selon le jeu piston/cylindre préconisé par le constructeur.

Peut-on changer seulement les segments plus tard ?
Oui, tant que le piston et le cylindre restent dans leurs tolérances. Les segments de rechange se commandent seuls, comme l'axe de piston et les clips.

Compatibilité

Vérifiez l'année et le modèle exact de votre moto dans la liste ci-dessous avant de commander.

Se monte sur :
HONDA XL 500 1982
HONDA XL 500 1981
HONDA XL 500 1980
HONDA XL 500 1979
HONDA XL 500 1978
HONDA XR 500 1985
HONDA XR 500 1984
HONDA XR 500 1983
HONDA XR 500 1982
HONDA XR 500 1981
