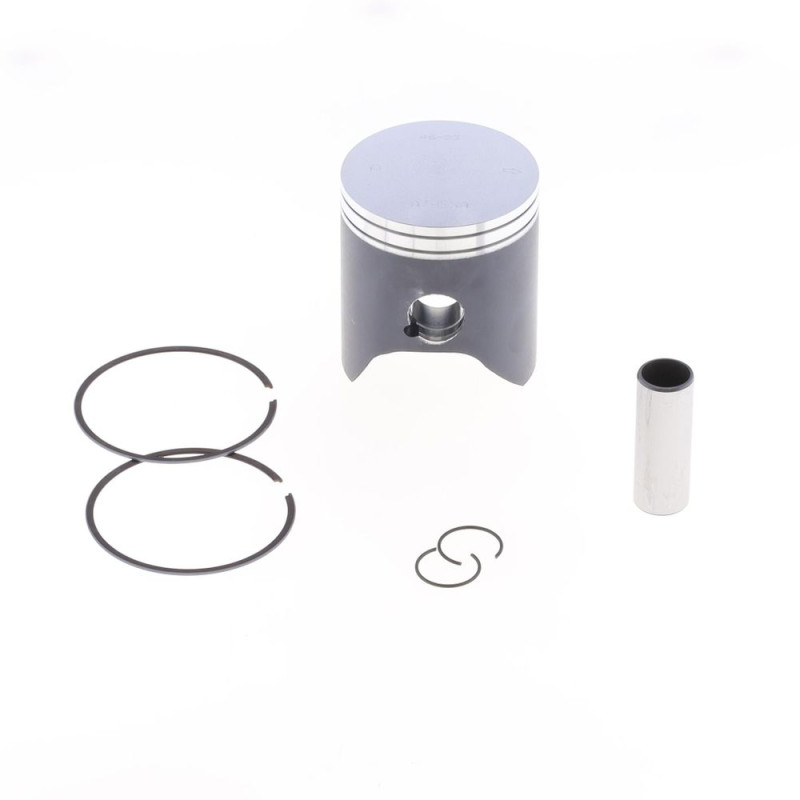

Piston coulé ATHENA pour TM RACING EN 125, MX 125 de 2010 à 2024

Le piston coulé ATHENA (Ø 53,94 à 53,97 mm selon la cote) est prévu pour TM RACING EN 125, MX 125 de 2010 à 2024. Le piston coulé est fabriqué en versant l'aluminium en fusion dans un moule. Il se dilate un peu moins qu'un piston forgé : le moteur fonctionne avec un jeu piston/cylindre plus faible, plus silencieux à froid. C'est le bon choix pour un usage loisir ou enduro, à entretenir régulièrement.

Caractéristiques

• Marque : ATHENA
• Références fabricant : S4C05400023A, S4C05400023B, S4C05400023C, S4C05400023D
• Moteur : 2 temps
• Diamètre du piston : A = 53,94 mm, B = 53,95 mm, C = 53,96 mm, D = 53,97 mm
• Cotes disponibles : A : réf. S4C05400023A ; B : réf. S4C05400023B ; C : réf. S4C05400023C ; D : réf. S4C05400023D
• Poids : 180 g

Bien choisir la cote

Les lettres A, B, C… désignent des classes de diamètre très proches, espacées d'un centième de millimètre. Mesurez l'alésage du cylindre au micromètre d'intérieur (diamètre, ovalisation et conicité) et choisissez la classe qui donne le jeu piston/cylindre préconisé par le constructeur. En général, la classe A va sur un cylindre neuf ou refait, la classe B sur un cylindre déjà rodé. Un cylindre rayé ou hors cotes se fait refaire : on ne compense pas son usure avec une classe plus grosse.

Quand le remplacer ?

• Perte de puissance, reprises molles, démarrage plus difficile : la compression baisse.
• Bruit de claquement du piston à froid de plus en plus marqué.
• Au démontage : rayures verticales sur la jupe, segments collés ou usés, calamine épaisse sur la calotte.

Remplacez le piston selon le manuel d'entretien de votre moto, plus tôt en compétition, et sans attendre dès que ces symptômes apparaissent. Comme repère indicatif Cross-Mania, comptez 20 à 40 heures de moteur selon que vous roulez en compétition ou en loisir. Mesurez toujours le cylindre à ce moment-là : un piston neuf dans un cylindre ovalisé ne durera pas.

Conseils de montage

1. Nettoyez le cylindre et contrôlez-le : diamètre, ovalisation, conicité et état du traitement de surface.
2. Vérifiez le jeu à la coupe de chaque segment dans le cylindre, selon les valeurs du manuel ou de la notice du fabricant.
3. Posez les segments repère vers le haut, la coupe bien placée sur son ergot de positionnement.
4. Contrôlez la cage à aiguilles du pied de bielle et l'axe : au moindre jeu, point dur ou aiguille marquée, changez-la.
5. Orientez le piston selon sa flèche (côté échappement), huilez l'axe et le pied de bielle, puis posez les clips sans les déformer, ouverture opposée à l'encoche. Un clip qui a sauté se remplace par des clips d'axe neufs, jamais par l'ancien.
6. Remontez avec une pochette de joints haut moteur neuve et serrez la culasse en croix, au couple du constructeur.
7. Refaites le plein de liquide de refroidissement et montez une bougie neuve.
8. Rodez le moteur : montée en température douce, régime varié et pas de pleine charge prolongée pendant la première heure.

Pourquoi ATHENA ?

Athena, entreprise italienne née en 1973 près de Vicence, conçoit joints, pistons et kits cylindre pour la moto. Fournisseur de première monte de KTM, Ducati, Fantic, Piaggio ou Triumph et partenaire du championnat du monde MXGP, elle développe ses pièces au banc et sur piste avec des équipes de course.

Pièces de rechange et produits à prévoir

• Segments : VERTEX · PROX
• Axe de piston : WOSSNER WP032 · WOSSNER CW15
• Clips d'axe de piston : VERTEX
• Pochette de joints haut moteur : VHM SK33000.VITON · VHM SK33000
• Cage à aiguilles de pied de bielle : NTN
• Liquide de refroidissement : MOTUL 1 L · LIQUI MOLY 1 L
• Huile 2 temps : LIQUI MOLY 1 L · MOTUL 1 L

Questions fréquentes

Le piston est-il livré complet ?
Oui : piston, axe, clips et segment(s). La pochette de joints haut moteur est à prévoir à part, car un joint de culasse ou d'embase ne se réutilise jamais.

Quelle cote commander ?
Mesurez votre cylindre : A, B, C, D correspondent à des diamètres réels différents (53,94 à 53,97 mm). La classe se choisit selon le jeu piston/cylindre préconisé par le constructeur.

Peut-on changer seulement les segments plus tard ?
Oui, tant que le piston et le cylindre restent dans leurs tolérances. Les segments de rechange se commandent seuls, comme l'axe de piston et les clips.

Faut-il changer la cage à aiguilles du pied de bielle ?
Elle n'est pas fournie. Contrôlez-la à chaque changement de piston et remplacez la cage à aiguilles au moindre jeu ou point dur.

Compatibilité

Vérifiez l'année et le modèle exact de votre moto dans la liste ci-dessous avant de commander.

Se monte sur :
TM RACING EN 125 2023
TM RACING EN 125 2022
TM RACING EN 125 2021
TM RACING EN 125 2020
TM RACING EN 125 2019
TM RACING EN 125 2018
TM RACING EN 125 2017
TM RACING EN 125 2016
TM RACING EN 125 2015
TM RACING EN 125 2014
TM RACING EN 125 2013
TM RACING EN 125 2012
TM RACING EN 125 2011
TM RACING EN 125 2010
TM RACING MX 125 2024
TM RACING MX 125 2023
TM RACING MX 125 2022
TM RACING MX 125 2021
TM RACING MX 125 2020
TM RACING MX 125 2019
TM RACING MX 125 2018
TM RACING MX 125 2017
TM RACING MX 125 2016
TM RACING MX 125 2015
TM RACING MX 125 2014
TM RACING MX 125 2013
TM RACING MX 125 2012
TM RACING MX 125 2011
TM RACING MX 125 2010
