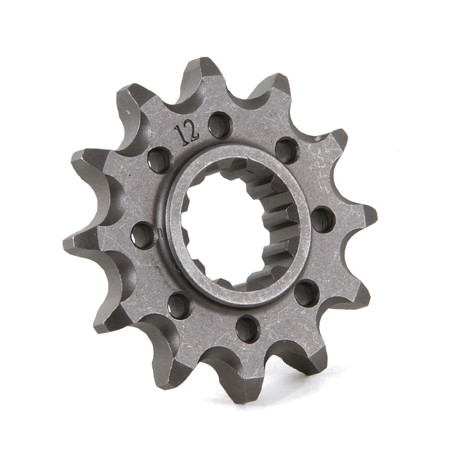

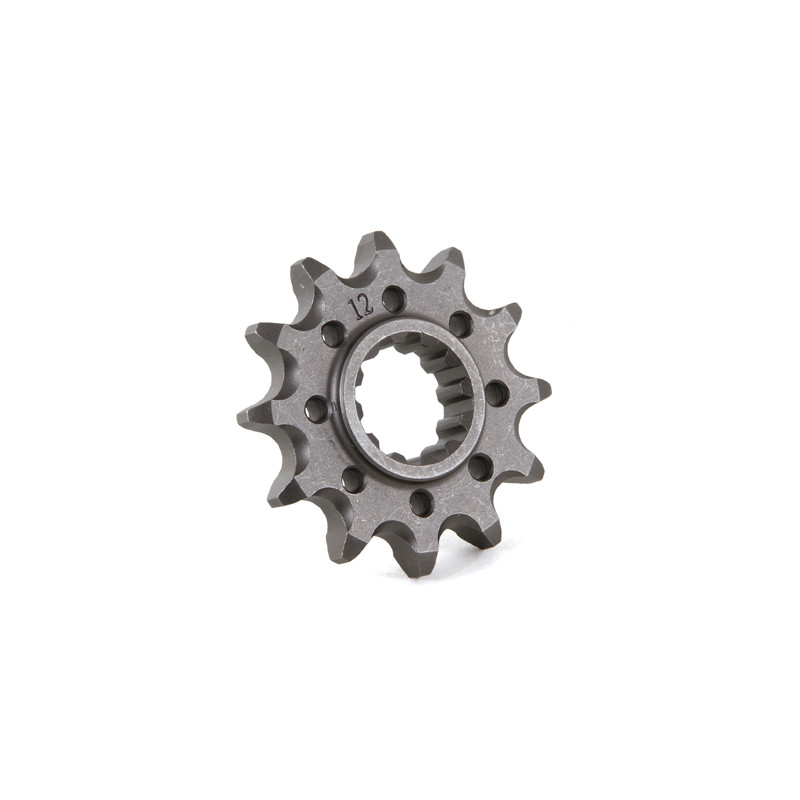

Pignon de sortie de boîte PROX pour KTM SX 85 de 2003 à 2017

Sur KTM SX 85 de 2003 à 2017, le pignon de sortie de boîte PROX se monte à la place de la pièce d'origine. Monté sur l'arbre de sortie de boîte, le pignon transmet le couple du moteur à la chaîne. Chaque dent travaille à chaque tour de roue : un pignon usé fait sauter la chaîne et accélère l'usure de toute la transmission.

Caractéristiques

• Marque : PROX
• Références fabricant : 07.FS61004-12, 07.FS61004-13, 07.FS61004-14, 07.FS61004-15
• Nombre de dents disponibles : 12 dents : réf. 07.FS61004-12 ; 13 dents : réf. 07.FS61004-13 ; 14 dents : réf. 07.FS61004-14 ; 15 dents : réf. 07.FS61004-15

Bien choisir le nombre de dents

Partez du nombre de dents d'origine. Une dent de moins au pignon raccourcit la transmission (plus d'accélération, idéal en terrain serré) ; une dent de plus l'allonge (plus de vitesse sur les terrains rapides). Une dent au pignon équivaut à environ trois à quatre dents à la couronne.

Quand le remplacer ?

• Dents amincies, pointues ou en crochet.
• Chaîne qui saute ou claque à l'accélération.
• Jeu du pignon sur l'arbre ou cannelures marquées.

Contrôlez-le à chaque entretien de la chaîne et remplacez-le avec la couronne et la chaîne. Beaucoup de pilotes changent le pignon à chaque chaîne neuve, car il s'use bien plus vite que la couronne.

Conseils de montage

1. Desserrez l'écrou ou la vis du pignon en bloquant la roue arrière avec le frein, avant de détendre la chaîne.
2. Nettoyez l'arbre de sortie de boîte et contrôlez le joint spi derrière le pignon.
3. Montez le pignon dans le bon sens, avec une rondelle frein ou un frein-filet selon le montage d'origine, et serrez au couple du constructeur.
4. Réglez la tension de la chaîne et graissez-la avec une graisse chaîne.

Pourquoi PROX ?

ProX Racing Parts fournit des pièces moteur et d'embrayage aux pilotes de motocross depuis 1975, depuis son siège situé près d'Amsterdam. Selon son catalogue, la majorité de ses pièces est fabriquée au Japon, chez des fabricants qui produisent aussi pour les constructeurs japonais.

Pièces de rechange et produits à prévoir

• Couronne : RENTHAL · INNTECK
• Chaîne de transmission : AFAM A428MX-G 1 · AFAM A420R1-G
• Graisse chaîne : LIQUI MOLY 400 ml · MUC OFF

Questions fréquentes

Faut-il changer la couronne aussi ?
Si elle est usée, oui : un pignon neuf sur une couronne et une chaîne fatiguées s'use en quelques heures.

Compatibilité

Vérifiez l'année et le modèle exact de votre moto dans la liste ci-dessous avant de commander.

Se monte sur :
KTM SX 85 2017
KTM SX 85 2016
KTM SX 85 2015
KTM SX 85 2014
KTM SX 85 2013
KTM SX 85 2012
KTM SX 85 2011
KTM SX 85 2010
KTM SX 85 2009
KTM SX 85 2008
KTM SX 85 2007
KTM SX 85 2006
KTM SX 85 2005
KTM SX 85 2004
KTM SX 85 2003
