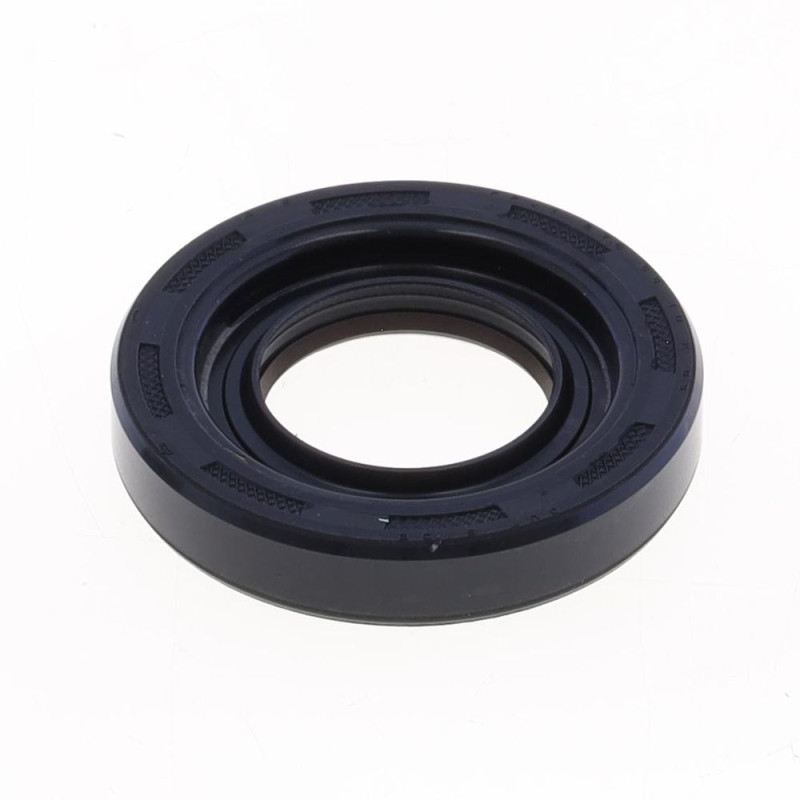

Joint spi ATHENA 27,8x55x10 mm pour YAMAHA YZ 250 et FANTIC XX 250 de 2001 à 2026

Le joint spi ATHENA 27,8x55x10 mm M731102016002 est prévu pour YAMAHA YZ 250 et FANTIC XX 250 de 2001 à 2026. Un joint spi (joint à lèvre) assure l'étanchéité entre un arbre qui tourne et le carter qu'il traverse : sa lèvre, plaquée par un petit ressort, retient l'huile et empêche l'eau et la poussière d'entrer. Il se désigne par trois cotes en millimètres : diamètre intérieur (celui de l'arbre), diamètre extérieur (celui du logement) et épaisseur.

Caractéristiques

• Marque : ATHENA
• Référence fabricant : M731102016002
• Code EAN : 8051757054053
• Extérieur caoutchouté
• Profil : FPJ7
• Poids : 30 g
• Moteur : 2 temps

Quand le remplacer ?

• Suintement ou fuite d'huile autour de l'arbre.
• Lèvre durcie, craquelée ou retournée au démontage.
• Arbre marqué d'un sillon à l'endroit où frotte la lèvre : le joint neuf doit porter sur une surface saine.
• Sur un 2 temps, un joint de vilebrequin qui prend l'air rend le ralenti instable et appauvrit la carburation.

Remplacez un joint spi dès qu'il fuit, et systématiquement quand vous le déposez : une lèvre sortie de son logement ne retrouve jamais son étanchéité. Relevez les trois cotes gravées sur l'ancien joint (par exemple 20 x 32 x 7) ou mesurez l'arbre, le logement et l'épaisseur au pied à coulisse.

Conseils de montage

1. Chassez l'ancien joint avec un extracteur ou un tournevis protégé, sans rayer le logement ni l'arbre.
2. Nettoyez le logement et contrôlez l'arbre : une rayure ou un sillon sous la lèvre fera fuir le joint neuf.
3. Huilez ou graissez légèrement la lèvre avec de la graisse, puis enfoncez le joint bien d'équerre avec une douille qui appuie sur son bord extérieur, lèvre (côté ressort) tournée vers l'huile.
4. Protégez la lèvre des cannelures, filetages ou clavettes en passant l'arbre (ruban adhésif ou manchon fin).

Pourquoi ATHENA ?

Athena, entreprise italienne née en 1973 près de Vicence, conçoit joints, pistons et kits cylindre pour la moto. Fournisseur de première monte de KTM, Ducati, Fantic, Piaggio ou Triumph et partenaire du championnat du monde MXGP, elle développe ses pièces au banc et sur piste avec des équipes de course.

Pièces de rechange et produits à prévoir

• Graisse : MOTUL 400 g

Questions fréquentes

Comment lire la cote d'un joint spi ?
Dans l'ordre : diamètre intérieur, diamètre extérieur, épaisseur, en millimètres. Un joint 20 x 32 x 7 se monte sur un arbre de 20 mm, dans un logement de 32 mm, et fait 7 mm d'épaisseur.

NBR ou FKM (Viton) ?
Le NBR (caoutchouc nitrile) convient à la plupart des usages. Le FKM résiste mieux à la chaleur : c'est le bon choix près du vilebrequin ou de la pompe à eau. La matière est indiquée dans les caractéristiques quand elle est connue.

Pourquoi un joint neuf fuit-il ?
Le plus souvent, l'arbre est marqué sous la lèvre, le joint a été enfoncé de travers, ou la lèvre s'est retournée au passage de l'arbre.

Compatibilité

Vérifiez l'année et le modèle exact de votre moto dans la liste ci-dessous avant de commander.

Se monte sur :
FANTIC XX 250 2023
FANTIC XX 250 2022
YAMAHA YZ 250 2026
YAMAHA YZ 250 2025
YAMAHA YZ 250 2024
YAMAHA YZ 250 2023
YAMAHA YZ 250 2022
YAMAHA YZ 250 2021
YAMAHA YZ 250 2020
YAMAHA YZ 250 2019
YAMAHA YZ 250 2018
YAMAHA YZ 250 2017
YAMAHA YZ 250 2016
YAMAHA YZ 250 2015
YAMAHA YZ 250 2014
YAMAHA YZ 250 2013
YAMAHA YZ 250 2012
YAMAHA YZ 250 2011
YAMAHA YZ 250 2010
YAMAHA YZ 250 2009
YAMAHA YZ 250 2008
YAMAHA YZ 250 2007
YAMAHA YZ 250 2006
YAMAHA YZ 250 2005
YAMAHA YZ 250 2004
YAMAHA YZ 250 2003
YAMAHA YZ 250 2002
YAMAHA YZ 250 2001
