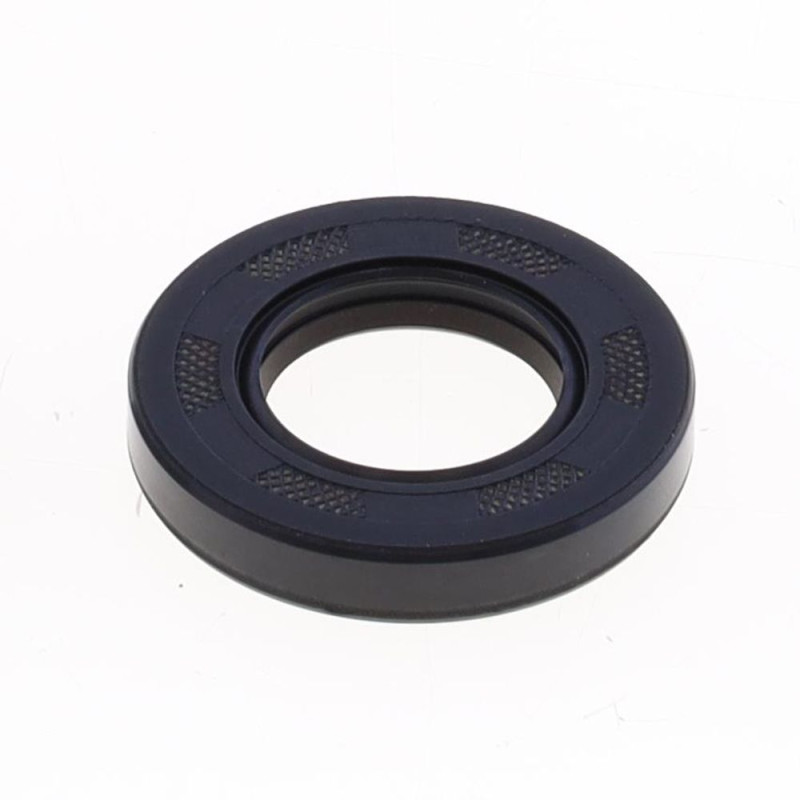

Joint spi ATHENA 22x40x7 mm pour YAMAHA YZ 125, YZF 250 de 1988 à 2000

Le joint spi ATHENA 22x40x7 mm M730901320002 est prévu pour YAMAHA YZ 125, YZF 250 de 1988 à 2000. Un joint spi (joint à lèvre) assure l'étanchéité entre un arbre qui tourne et le carter qu'il traverse : sa lèvre, plaquée par un petit ressort, retient l'huile et empêche l'eau et la poussière d'entrer. Il se désigne par trois cotes en millimètres : diamètre intérieur (celui de l'arbre), diamètre extérieur (celui du logement) et épaisseur.

Caractéristiques

• Marque : ATHENA
• Référence fabricant : M730901320002
• Code EAN : 8051757111442
• Extérieur caoutchouté
• Profil : FPJ
• Poids : 10 g

Quand le remplacer ?

• Suintement ou fuite d'huile autour de l'arbre.
• Lèvre durcie, craquelée ou retournée au démontage.
• Arbre marqué d'un sillon à l'endroit où frotte la lèvre : le joint neuf doit porter sur une surface saine.
• Sur un 2 temps, un joint de vilebrequin qui prend l'air rend le ralenti instable et appauvrit la carburation.

Remplacez un joint spi dès qu'il fuit, et systématiquement quand vous le déposez : une lèvre sortie de son logement ne retrouve jamais son étanchéité. Relevez les trois cotes gravées sur l'ancien joint (par exemple 20 x 32 x 7) ou mesurez l'arbre, le logement et l'épaisseur au pied à coulisse.

Conseils de montage

1. Chassez l'ancien joint avec un extracteur ou un tournevis protégé, sans rayer le logement ni l'arbre.
2. Nettoyez le logement et contrôlez l'arbre : une rayure ou un sillon sous la lèvre fera fuir le joint neuf.
3. Huilez ou graissez légèrement la lèvre avec de la graisse, puis enfoncez le joint bien d'équerre avec une douille qui appuie sur son bord extérieur, lèvre (côté ressort) tournée vers l'huile.
4. Protégez la lèvre des cannelures, filetages ou clavettes en passant l'arbre (ruban adhésif ou manchon fin).

Pourquoi ATHENA ?

Athena, entreprise italienne née en 1973 près de Vicence, conçoit joints, pistons et kits cylindre pour la moto. Fournisseur de première monte de KTM, Ducati, Fantic, Piaggio ou Triumph et partenaire du championnat du monde MXGP, elle développe ses pièces au banc et sur piste avec des équipes de course.

Pièces de rechange et produits à prévoir

• Graisse : MOTUL 400 g

Questions fréquentes

Comment lire la cote d'un joint spi ?
Dans l'ordre : diamètre intérieur, diamètre extérieur, épaisseur, en millimètres. Un joint 20 x 32 x 7 se monte sur un arbre de 20 mm, dans un logement de 32 mm, et fait 7 mm d'épaisseur.

NBR ou FKM (Viton) ?
Le NBR (caoutchouc nitrile) convient à la plupart des usages. Le FKM résiste mieux à la chaleur : c'est le bon choix près du vilebrequin ou de la pompe à eau. La matière est indiquée dans les caractéristiques quand elle est connue.

Pourquoi un joint neuf fuit-il ?
Le plus souvent, l'arbre est marqué sous la lèvre, le joint a été enfoncé de travers, ou la lèvre s'est retournée au passage de l'arbre.

Compatibilité

Vérifiez l'année et le modèle exact de votre moto dans la liste ci-dessous avant de commander.

Se monte sur :
YAMAHA YZ 125 2000
YAMAHA YZ 125 1999
YAMAHA YZ 125 1998
YAMAHA YZ 125 1997
YAMAHA YZ 125 1996
YAMAHA YZ 125 1995
YAMAHA YZ 125 1994
YAMAHA YZF 250 1997
YAMAHA YZF 250 1996
YAMAHA YZF 250 1995
YAMAHA YZF 250 1994
YAMAHA YZF 250 1993
YAMAHA YZF 250 1992
YAMAHA YZF 250 1991
YAMAHA YZF 250 1990
YAMAHA YZF 250 1989
YAMAHA YZF 250 1988
