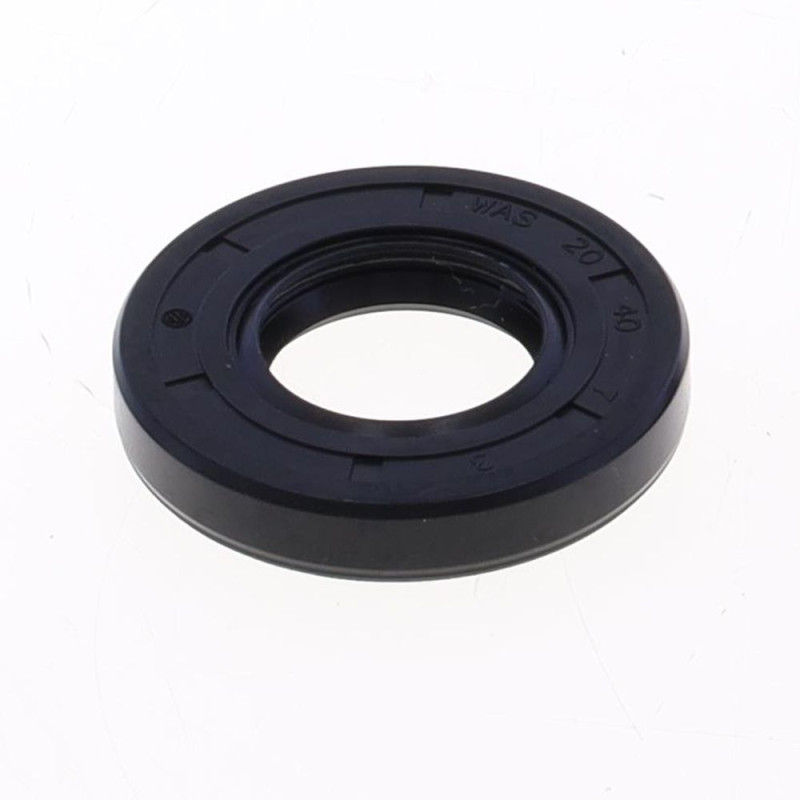

Joint spi ATHENA 20x40x7 mm pour KAWASAKI KX 60, 65, 80, 85, 100, 112, 250 et SUZUKI RM 60, 65, 100 de 1985 à 2025

Le joint spi ATHENA 20x40x7 mm M730901120010 est prévu pour KAWASAKI KX 60, KX 65, KX 80, KX 85, KX 100, KX 112, KX 250 et SUZUKI RM 60, RM 65, RM 100 de 1985 à 2025. Un joint spi (joint à lèvre) assure l'étanchéité entre un arbre qui tourne et le carter qu'il traverse : sa lèvre, plaquée par un petit ressort, retient l'huile et empêche l'eau et la poussière d'entrer. Il se désigne par trois cotes en millimètres : diamètre intérieur (celui de l'arbre), diamètre extérieur (celui du logement) et épaisseur.

Caractéristiques

• Marque : ATHENA
• Référence fabricant : M730901120010
• Code EAN : 8051757021963
• Extérieur caoutchouté
• Profil : TC
• Moteur : 2 temps

Quand le remplacer ?

• Suintement ou fuite d'huile autour de l'arbre.
• Lèvre durcie, craquelée ou retournée au démontage.
• Arbre marqué d'un sillon à l'endroit où frotte la lèvre : le joint neuf doit porter sur une surface saine.
• Sur un 2 temps, un joint de vilebrequin qui prend l'air rend le ralenti instable et appauvrit la carburation.

Remplacez un joint spi dès qu'il fuit, et systématiquement quand vous le déposez : une lèvre sortie de son logement ne retrouve jamais son étanchéité. Relevez les trois cotes gravées sur l'ancien joint (par exemple 20 x 32 x 7) ou mesurez l'arbre, le logement et l'épaisseur au pied à coulisse.

Conseils de montage

1. Chassez l'ancien joint avec un extracteur ou un tournevis protégé, sans rayer le logement ni l'arbre.
2. Nettoyez le logement et contrôlez l'arbre : une rayure ou un sillon sous la lèvre fera fuir le joint neuf.
3. Huilez ou graissez légèrement la lèvre avec de la graisse, puis enfoncez le joint bien d'équerre avec une douille qui appuie sur son bord extérieur, lèvre (côté ressort) tournée vers l'huile.
4. Protégez la lèvre des cannelures, filetages ou clavettes en passant l'arbre (ruban adhésif ou manchon fin).

Pourquoi ATHENA ?

Athena, entreprise italienne née en 1973 près de Vicence, conçoit joints, pistons et kits cylindre pour la moto. Fournisseur de première monte de KTM, Ducati, Fantic, Piaggio ou Triumph et partenaire du championnat du monde MXGP, elle développe ses pièces au banc et sur piste avec des équipes de course.

Pièces de rechange et produits à prévoir

• Graisse : MOTUL 400 g

Questions fréquentes

Comment lire la cote d'un joint spi ?
Dans l'ordre : diamètre intérieur, diamètre extérieur, épaisseur, en millimètres. Un joint 20 x 32 x 7 se monte sur un arbre de 20 mm, dans un logement de 32 mm, et fait 7 mm d'épaisseur.

NBR ou FKM (Viton) ?
Le NBR (caoutchouc nitrile) convient à la plupart des usages. Le FKM résiste mieux à la chaleur : c'est le bon choix près du vilebrequin ou de la pompe à eau. La matière est indiquée dans les caractéristiques quand elle est connue.

Pourquoi un joint neuf fuit-il ?
Le plus souvent, l'arbre est marqué sous la lèvre, le joint a été enfoncé de travers, ou la lèvre s'est retournée au passage de l'arbre.

Compatibilité

Vérifiez l'année et le modèle exact de votre moto dans la liste ci-dessous avant de commander.

Se monte sur :
KAWASAKI KX 60 2003
KAWASAKI KX 60 2002
KAWASAKI KX 60 2001
KAWASAKI KX 60 2000
KAWASAKI KX 60 1999
KAWASAKI KX 60 1998
KAWASAKI KX 60 1997
KAWASAKI KX 60 1996
KAWASAKI KX 60 1995
KAWASAKI KX 60 1994
KAWASAKI KX 60 1993
KAWASAKI KX 60 1992
KAWASAKI KX 60 1991
KAWASAKI KX 60 1990
KAWASAKI KX 60 1989
KAWASAKI KX 60 1988
KAWASAKI KX 60 1987
KAWASAKI KX 60 1986
KAWASAKI KX 60 1985
KAWASAKI KX 65 2025
KAWASAKI KX 65 2024
KAWASAKI KX 65 2023
KAWASAKI KX 65 2022
KAWASAKI KX 65 2021
KAWASAKI KX 65 2020
KAWASAKI KX 65 2019
KAWASAKI KX 65 2018
KAWASAKI KX 65 2017
KAWASAKI KX 65 2016
KAWASAKI KX 65 2015
KAWASAKI KX 65 2014
KAWASAKI KX 65 2013
KAWASAKI KX 65 2012
KAWASAKI KX 65 2011
KAWASAKI KX 65 2010
KAWASAKI KX 65 2009
KAWASAKI KX 65 2008
KAWASAKI KX 65 2007
KAWASAKI KX 65 2006
KAWASAKI KX 65 2005
KAWASAKI KX 65 2004
KAWASAKI KX 65 2003
KAWASAKI KX 65 2002
KAWASAKI KX 65 2001
KAWASAKI KX 65 2000
KAWASAKI KX 80 2000
KAWASAKI KX 80 1999
KAWASAKI KX 80 1998
KAWASAKI KX 85 2025
KAWASAKI KX 85 2024
KAWASAKI KX 85 2023
KAWASAKI KX 85 2022
KAWASAKI KX 85 2021
KAWASAKI KX 85 2020
KAWASAKI KX 85 2019
KAWASAKI KX 85 2018
KAWASAKI KX 85 2017
KAWASAKI KX 85 2016
KAWASAKI KX 85 2015
KAWASAKI KX 85 2014
KAWASAKI KX 85 2013
KAWASAKI KX 85 2012
KAWASAKI KX 85 2011
KAWASAKI KX 85 2010
KAWASAKI KX 85 2009
KAWASAKI KX 85 2008
KAWASAKI KX 85 2007
KAWASAKI KX 85 2006
KAWASAKI KX 85 2005
KAWASAKI KX 85 2004
KAWASAKI KX 85 2003
KAWASAKI KX 85 2002
KAWASAKI KX 85 2001
KAWASAKI KX 100 2021
KAWASAKI KX 100 2020
KAWASAKI KX 100 2019
KAWASAKI KX 100 2018
KAWASAKI KX 100 2017
KAWASAKI KX 100 2016
KAWASAKI KX 100 2015
KAWASAKI KX 100 2014
KAWASAKI KX 100 2013
KAWASAKI KX 100 2012
KAWASAKI KX 100 2011
KAWASAKI KX 100 2010
KAWASAKI KX 100 2009
KAWASAKI KX 100 2008
KAWASAKI KX 100 2007
KAWASAKI KX 100 2006
KAWASAKI KX 100 2005
KAWASAKI KX 100 2004
KAWASAKI KX 100 2003
KAWASAKI KX 100 2002
KAWASAKI KX 100 2001
KAWASAKI KX 100 2000
KAWASAKI KX 100 1999
KAWASAKI KX 100 1998
KAWASAKI KX 100 1997
KAWASAKI KX 100 1996
KAWASAKI KX 100 1995
KAWASAKI KX 112 2025
KAWASAKI KX 112 2024
KAWASAKI KX 112 2023
KAWASAKI KX 112 2022
KAWASAKI KX 250 2000
KAWASAKI KX 250 1999
KAWASAKI KX 250 1998
KAWASAKI KX 250 1997
KAWASAKI KX 250 1996
KAWASAKI KX 250 1995
KAWASAKI KX 250 1994
KAWASAKI KX 250 1993
SUZUKI RM 60 2003
SUZUKI RM 65 2005
SUZUKI RM 65 2004
SUZUKI RM 65 2003
SUZUKI RM 100 2005
SUZUKI RM 100 2004
SUZUKI RM 100 2003
