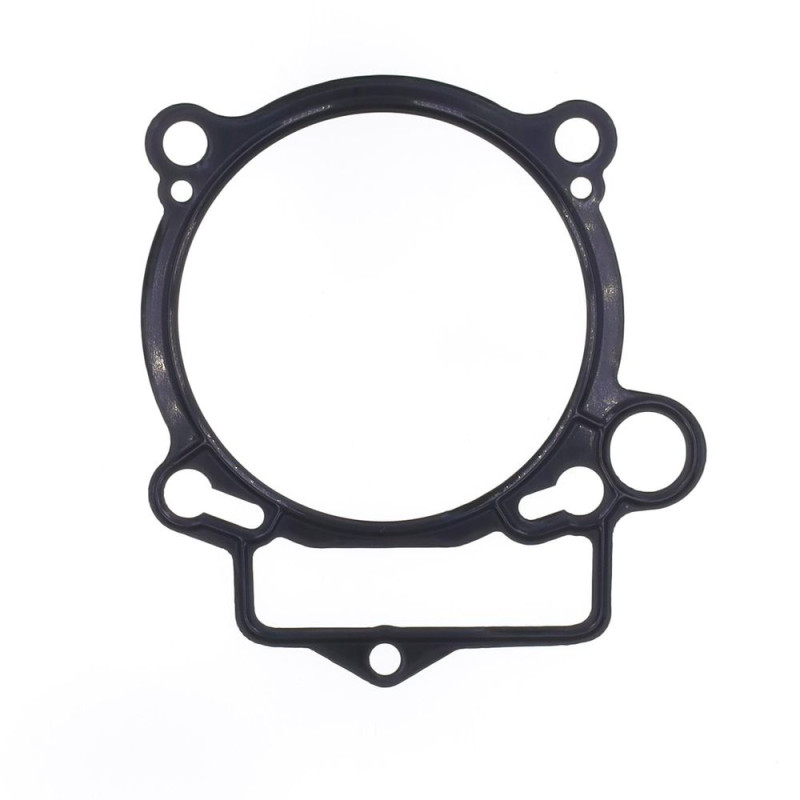

Joint d'embase de cylindre ATHENA épaisseur origine pour KTM, HUSQVARNA et GAS GAS de 2023 à 2027

Le joint d'embase de cylindre ATHENA est prévu pour KTM EXCF 250, EXCF 350, SXF 250, SXF 350, XCF 250, XCF 350, GAS GAS ECF 250, ECF 350, EXF 250, EXF 350, MCF 250, MCF 350 et HUSQVARNA FC 250, FC 350, FE 250, FE 350, FX 350 de 2023 à 2027. Posé sous le cylindre, le joint d'embase n'est pas qu'une pièce d'étanchéité : son épaisseur règle la hauteur du cylindre, et avec elle le squish et la compression du moteur.

Les points forts

• Plusieurs épaisseurs disponibles pour la même moto.
• Le bon outil pour régler squish, compression et calage, selon Athena.

Caractéristiques

• Marque : ATHENA
• Références fabricant : S410270006133, S410270006146, S410270006147, S410270006148, S410270006149, S410270006150
• Épaisseurs disponibles : Origine : réf. S410270006133 ; 0,10 mm : réf. S410270006146 ; 0,20 mm : réf. S410270006147 ; 0,30 mm : réf. S410270006148 ; 0,50 mm : réf. S410270006149 ; 0,60 mm : réf. S410270006150
• Poids : 10 g
• Moteur : 4 temps

Bien choisir l'épaisseur

Mesurez l'épaisseur de l'ancien joint au pied à coulisse et remontez la même, sauf si vous ajustez volontairement le squish. Un joint plus épais augmente le squish et baisse la compression ; un joint plus fin fait l'inverse. Après tout changement d'épaisseur, contrôlez le squish au fil d'étain.

Quand le remplacer ?

• Suintement d'huile ou d'eau à la base du cylindre.
• Joint écrasé ou déchiré au démontage.

À chaque dépose du cylindre : un joint d'embase écrasé ne se réutilise pas.

Conseils de montage

1. Nettoyez le plan du carter et la base du cylindre sans les rayer.
2. Posez le joint à sec, bien centré sur les goujons.
3. Serrez le cylindre en croix au couple du constructeur.
4. Si vous avez changé d'épaisseur, mesurez le squish avant de remonter la culasse avec un joint de culasse neuf.

Pourquoi ATHENA ?

Fondée en 1973 près de Vicence, Athena est un spécialiste italien du joint moteur, qu'elle fabrique depuis ses débuts sur ses propres lignes de production, et un fabricant reconnu de pistons et de kits cylindre. La marque équipe en première monte des constructeurs comme KTM, Ducati, Fantic, Piaggio ou Triumph, et elle est partenaire du championnat du monde de motocross MXGP.

Pièces de rechange et produits à prévoir

• Pochette de joints haut moteur : VERTEX · CENTAURO
• Piston : VERTEX · PROX
• Segments : PROX · VERTEX
• Liquide de refroidissement : LIQUI MOLY 1 L · TWIN AIR 2,2 L

Questions fréquentes

Quelle épaisseur choisir ?
Celle de votre joint d'origine, sauf réglage volontaire du squish. Épaisseurs proposées : Origine, 0,10 mm, 0,20 mm, 0,30 mm, 0,50 mm, 0,60 mm.

Faut-il changer les autres joints ?
Oui, dès que le cylindre est déposé : une pochette de joints haut moteur regroupe tous les joints à changer.

Compatibilité

Vérifiez l'année et le modèle exact de votre moto dans la liste ci-dessous avant de commander.

Se monte sur :
GAS GAS ECF 250 2026
GAS GAS ECF 250 2025
GAS GAS ECF 250 2024
GAS GAS ECF 350 2025
GAS GAS ECF 350 2024
GAS GAS EXF 250 2025
GAS GAS EXF 250 2024
GAS GAS EXF 350 2025
GAS GAS EXF 350 2024
GAS GAS MCF 250 2026
GAS GAS MCF 250 2025
GAS GAS MCF 250 2024
GAS GAS MCF 250 2023
GAS GAS MCF 350 2025
GAS GAS MCF 350 2024
HUSQVARNA FC 250 2026
HUSQVARNA FC 250 2025
HUSQVARNA FC 250 2024
HUSQVARNA FC 250 2023
HUSQVARNA FC 350 2026
HUSQVARNA FC 350 2025
HUSQVARNA FC 350 2024
HUSQVARNA FC 350 2023
HUSQVARNA FE 250 2026
HUSQVARNA FE 250 2025
HUSQVARNA FE 250 2024
HUSQVARNA FE 350 2026
HUSQVARNA FE 350 2025
HUSQVARNA FE 350 2024
HUSQVARNA FX 350 2025
HUSQVARNA FX 350 2024
HUSQVARNA FX 350 2023
KTM EXCF 250 2027
KTM EXCF 250 2026
KTM EXCF 250 2025
KTM EXCF 250 2024
KTM EXCF 350 2027
KTM EXCF 350 2026
KTM EXCF 350 2025
KTM EXCF 350 2024
KTM SXF 250 2027
KTM SXF 250 2026
KTM SXF 250 2025
KTM SXF 250 2024
KTM SXF 250 2023
KTM SXF 350 2027
KTM SXF 350 2026
KTM SXF 350 2025
KTM SXF 350 2024
KTM SXF 350 2023
KTM XCF 250 2026
KTM XCF 250 2025
KTM XCF 250 2024
KTM XCF 250 2023
KTM XCF 350 2026
KTM XCF 350 2025
KTM XCF 350 2024
KTM XCF 350 2023
