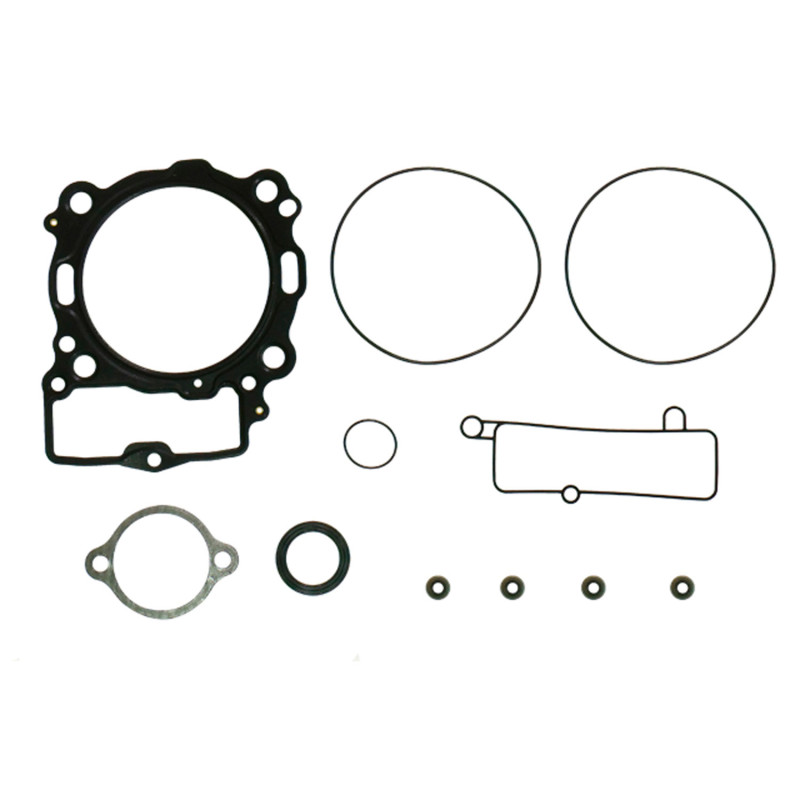

Pochette de joints haut moteur INNTECK pour KTM SX 505, SXF 505, XCF 505 de 2008 à 2009

Sur KTM SX 505, SXF 505, XCF 505 de 2008 à 2009, la pochette de joints haut moteur INNTECK NX-70080T se monte à la place de la pièce d'origine. Dès que la culasse ou le cylindre sont déposés, leurs joints doivent être changés : écrasés au serrage, ils ont pris la forme des pièces et n'étancheront plus. Cette pochette regroupe en une seule référence les joints nécessaires au remontage du haut moteur.

Caractéristiques

• Marque : INNTECK
• Référence fabricant : NX-70080T
• Moteur : 4 temps

Quand la remplacer ?

• Suintement d'eau ou d'huile à la jonction culasse/cylindre ou cylindre/carter.
• Niveau de liquide de refroidissement qui baisse, bulles dans le radiateur.
• Sifflement ou traces noires à la sortie du cylindre, côté échappement.

À chaque changement de piston et à chaque dépose de la culasse ou du cylindre, même pour un simple contrôle. Les joints coûtent peu au regard du travail de démontage.

Conseils de montage

1. Nettoyez les plans de joint sans les rayer (grattoir plastique, solvant) : ils doivent être propres, secs et sans bavure.
2. Posez les joints à sec, sans pâte, sauf indication contraire du manuel d'atelier.
3. Remontez un joint d'embase de la même épaisseur que l'ancien, sauf si vous réglez volontairement le squish.
4. Serrez la culasse en croix, en plusieurs passes, jusqu'au couple du constructeur.
5. Profitez du démontage pour changer la bougie et refaire le plein de liquide de refroidissement.
6. Après le rodage, contrôlez le serrage moteur froid et l'absence de fuite.

Pièces de rechange et produits à prévoir

• Piston : PROX
• Segments : voir la sélection
• Bougie : voir la sélection
• Liquide de refroidissement : LIQUI MOLY 1 L · TWIN AIR 2,2 L
• Huile moteur 4 temps : LIQUI MOLY 10W40 1 L · MOTUL 10W50

Questions fréquentes

Que contient la pochette ?
Selon le modèle. Comparez avec vos joints d'origine en cas de doute.

Faut-il la changer avec le piston ?
Oui : dès que la culasse et le cylindre sont déposés, on remonte des joints neufs. C'est le bon moment pour monter un kit piston et des segments neufs si le moteur a des heures.

Compatibilité

Vérifiez l'année et le modèle exact de votre moto dans la liste ci-dessous avant de commander.

Se monte sur :
KTM SX 505 2009
KTM SX 505 2008
KTM SXF 505 2009
KTM SXF 505 2008
KTM XCF 505 2009
KTM XCF 505 2008
