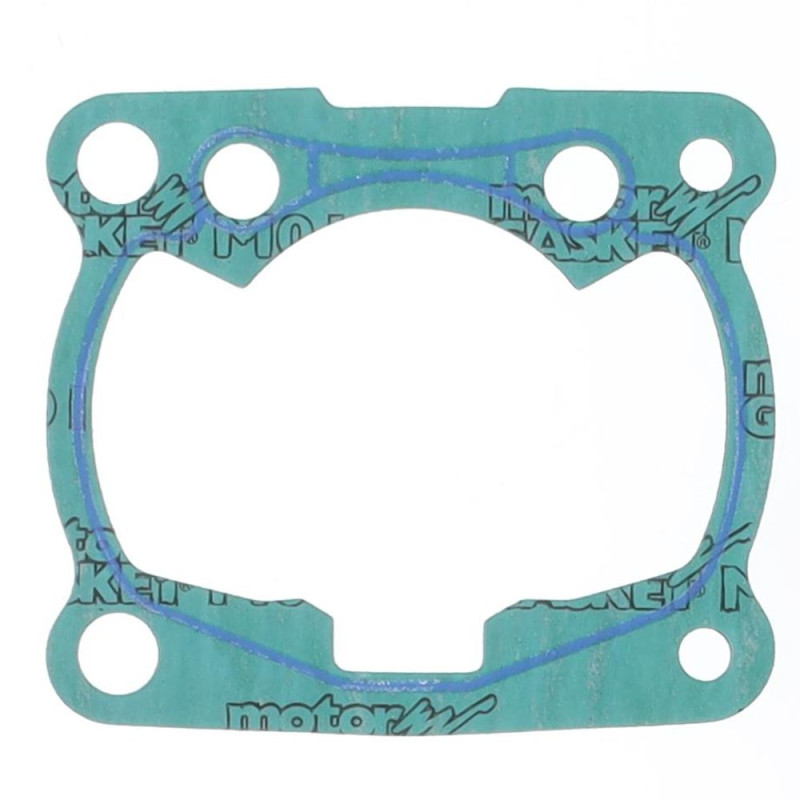

Joint d'embase de cylindre ATHENA pour HUSQVARNA CR 125, WR 125, WRE 125 de 1997 à 2013

Sur HUSQVARNA CR 125, WR 125, WRE 125 de 1997 à 2013, le joint d'embase de cylindre ATHENA se monte à la place de la pièce d'origine. Posé sous le cylindre, le joint d'embase n'est pas qu'une pièce d'étanchéité : son épaisseur règle la hauteur du cylindre, et avec elle le squish et la compression du moteur.

Les points forts

• Plusieurs épaisseurs disponibles pour la même moto.
• Le bon outil pour régler squish, compression et calage, selon Athena.

Caractéristiques

• Marque : ATHENA
• Références fabricant : S410220006032, S410220006014, S410220006015
• Épaisseurs disponibles : 0,20 mm : réf. S410220006032 ; 0,40 mm : réf. S410220006014 ; 0,50 mm : réf. S410220006015
• Poids : 30 g
• Moteur : 2 temps

Bien choisir l'épaisseur

Mesurez l'épaisseur de l'ancien joint au pied à coulisse et remontez la même, sauf si vous ajustez volontairement le squish. Un joint plus épais augmente le squish et baisse la compression ; un joint plus fin fait l'inverse. Après tout changement d'épaisseur, contrôlez le squish au fil d'étain.

Quand le remplacer ?

• Suintement d'huile ou d'eau à la base du cylindre.
• Joint écrasé ou déchiré au démontage.

À chaque dépose du cylindre : un joint d'embase écrasé ne se réutilise pas.

Conseils de montage

1. Nettoyez le plan du carter et la base du cylindre sans les rayer.
2. Posez le joint à sec, bien centré sur les goujons.
3. Serrez le cylindre en croix au couple du constructeur.
4. Si vous avez changé d'épaisseur, mesurez le squish avant de remonter la culasse avec un joint de culasse neuf.

Pourquoi ATHENA ?

Fondée en 1973 près de Vicence, Athena est un spécialiste italien du joint moteur, qu'elle fabrique depuis ses débuts sur ses propres lignes de production, et un fabricant reconnu de pistons et de kits cylindre. La marque équipe en première monte des constructeurs comme KTM, Ducati, Fantic, Piaggio ou Triumph, et elle est partenaire du championnat du monde de motocross MXGP.

Pièces de rechange et produits à prévoir

• Pochette de joints haut moteur : ATHENA M751802262094 · ATHENA M752009500074
• Piston : WISECO · ATHENA
• Segments : WISECO · ATHENA
• Liquide de refroidissement : LIQUI MOLY 1 L · TWIN AIR 2,2 L

Questions fréquentes

Quelle épaisseur choisir ?
Celle de votre joint d'origine, sauf réglage volontaire du squish. Épaisseurs proposées : 0,20 mm, 0,40 mm, 0,50 mm.

Faut-il changer les autres joints ?
Oui, dès que le cylindre est déposé : une pochette de joints haut moteur regroupe tous les joints à changer.

Compatibilité

Vérifiez l'année et le modèle exact de votre moto dans la liste ci-dessous avant de commander.

Se monte sur :
HUSQVARNA CR 125 2013
HUSQVARNA CR 125 2012
HUSQVARNA CR 125 2011
HUSQVARNA CR 125 2010
HUSQVARNA CR 125 2009
HUSQVARNA CR 125 2008
HUSQVARNA CR 125 2007
HUSQVARNA CR 125 2006
HUSQVARNA CR 125 2005
HUSQVARNA CR 125 2004
HUSQVARNA CR 125 2003
HUSQVARNA CR 125 2002
HUSQVARNA CR 125 2001
HUSQVARNA CR 125 2000
HUSQVARNA CR 125 1999
HUSQVARNA CR 125 1998
HUSQVARNA CR 125 1997
HUSQVARNA WR 125 2012
HUSQVARNA WR 125 2011
HUSQVARNA WR 125 2010
HUSQVARNA WR 125 2009
HUSQVARNA WR 125 2008
HUSQVARNA WR 125 2007
HUSQVARNA WR 125 2006
HUSQVARNA WR 125 2005
HUSQVARNA WR 125 2004
HUSQVARNA WR 125 2003
HUSQVARNA WR 125 2002
HUSQVARNA WR 125 2001
HUSQVARNA WR 125 2000
HUSQVARNA WR 125 1999
HUSQVARNA WR 125 1998
HUSQVARNA WR 125 1997
HUSQVARNA WRE 125 2012
HUSQVARNA WRE 125 2011
HUSQVARNA WRE 125 2010
HUSQVARNA WRE 125 2009
HUSQVARNA WRE 125 2008
HUSQVARNA WRE 125 2007
HUSQVARNA WRE 125 2006
HUSQVARNA WRE 125 2005
HUSQVARNA WRE 125 2004
HUSQVARNA WRE 125 2003
HUSQVARNA WRE 125 2002
HUSQVARNA WRE 125 2001
HUSQVARNA WRE 125 2000
HUSQVARNA WRE 125 1999
HUSQVARNA WRE 125 1998
