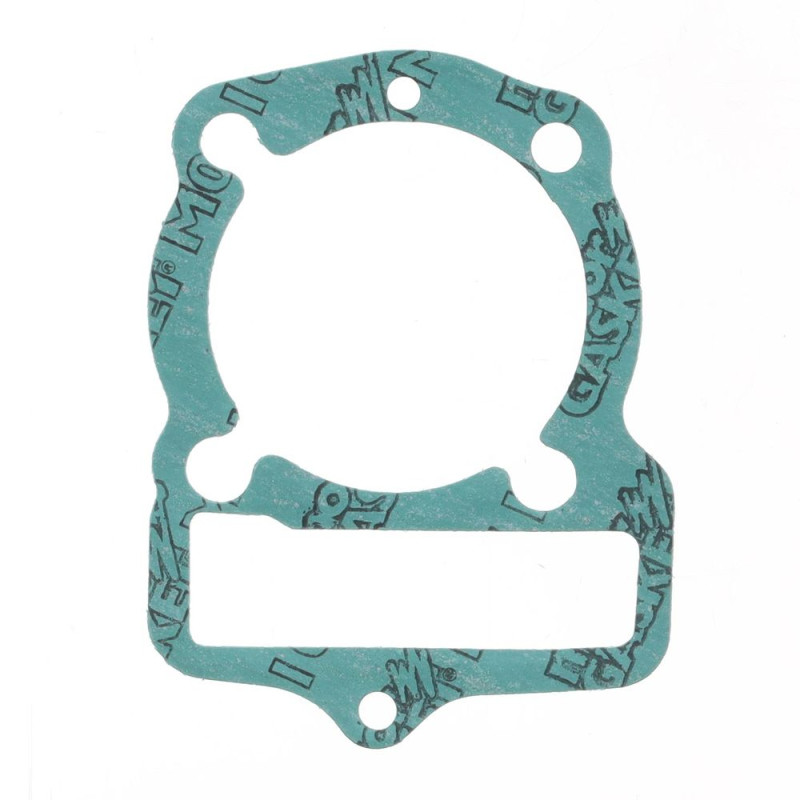

Joint d'embase de cylindre ATHENA pour HONDA CRF 100, XR 100 de 1979 à 2009

Le joint d'embase de cylindre ATHENA S410210006067 est prévu pour HONDA CRF 100, XR 100 de 1979 à 2009. Le joint d'embase assure l'étanchéité entre le cylindre et le carter. Son épaisseur compte : elle fixe la hauteur du cylindre, donc le squish, la compression et, en 2 temps, le calage des lumières.

Les points forts

• Plusieurs épaisseurs disponibles pour la même moto.
• Le bon outil pour régler squish, compression et calage, selon Athena.

Caractéristiques

• Marque : ATHENA
• Référence fabricant : S410210006067
• Code EAN : 8051757022304
• Épaisseur : Origine
• Poids : 50 g

Quand le remplacer ?

• Suintement d'huile ou d'eau à la base du cylindre.
• Joint écrasé ou déchiré au démontage.

À chaque dépose du cylindre : un joint d'embase écrasé ne se réutilise pas.

Conseils de montage

1. Nettoyez le plan du carter et la base du cylindre sans les rayer.
2. Posez le joint à sec, bien centré sur les goujons.
3. Serrez le cylindre en croix au couple du constructeur.
4. Si vous avez changé d'épaisseur, mesurez le squish avant de remonter la culasse avec un joint de culasse neuf.

Pourquoi ATHENA ?

Athena, entreprise italienne née en 1973 près de Vicence, conçoit joints, pistons et kits cylindre pour la moto. Fournisseur de première monte de KTM, Ducati, Fantic, Piaggio ou Triumph et partenaire du championnat du monde MXGP, elle développe ses pièces au banc et sur piste avec des équipes de course.

Pièces de rechange et produits à prévoir

• Pochette de joints haut moteur : ATHENA S410210015039 · ATHENA P400210600103
• Piston : WISECO W4666M05 · WISECO 4666M05400
• Segments : WISECO 2146XE · WISECO 2165XE
• Liquide de refroidissement : LIQUI MOLY 1 L · TWIN AIR 2,2 L

Questions fréquentes

Quelle épaisseur choisir ?
Celle de votre joint d'origine, sauf réglage volontaire du squish.

Faut-il changer les autres joints ?
Oui, dès que le cylindre est déposé : une pochette de joints haut moteur regroupe tous les joints à changer.

Compatibilité

Vérifiez l'année et le modèle exact de votre moto dans la liste ci-dessous avant de commander.

Se monte sur :
HONDA CRF 100 2009
HONDA CRF 100 2008
HONDA CRF 100 2007
HONDA CRF 100 2006
HONDA CRF 100 2005
HONDA CRF 100 2004
HONDA XR 100 2003
HONDA XR 100 2002
HONDA XR 100 2001
HONDA XR 100 2000
HONDA XR 100 1999
HONDA XR 100 1998
HONDA XR 100 1997
HONDA XR 100 1996
HONDA XR 100 1995
HONDA XR 100 1994
HONDA XR 100 1993
HONDA XR 100 1992
HONDA XR 100 1991
HONDA XR 100 1990
HONDA XR 100 1989
HONDA XR 100 1988
HONDA XR 100 1987
HONDA XR 100 1986
HONDA XR 100 1985
HONDA XR 100 1984
HONDA XR 100 1983
HONDA XR 100 1982
HONDA XR 100 1981
HONDA XR 100 1980
HONDA XR 100 1979
