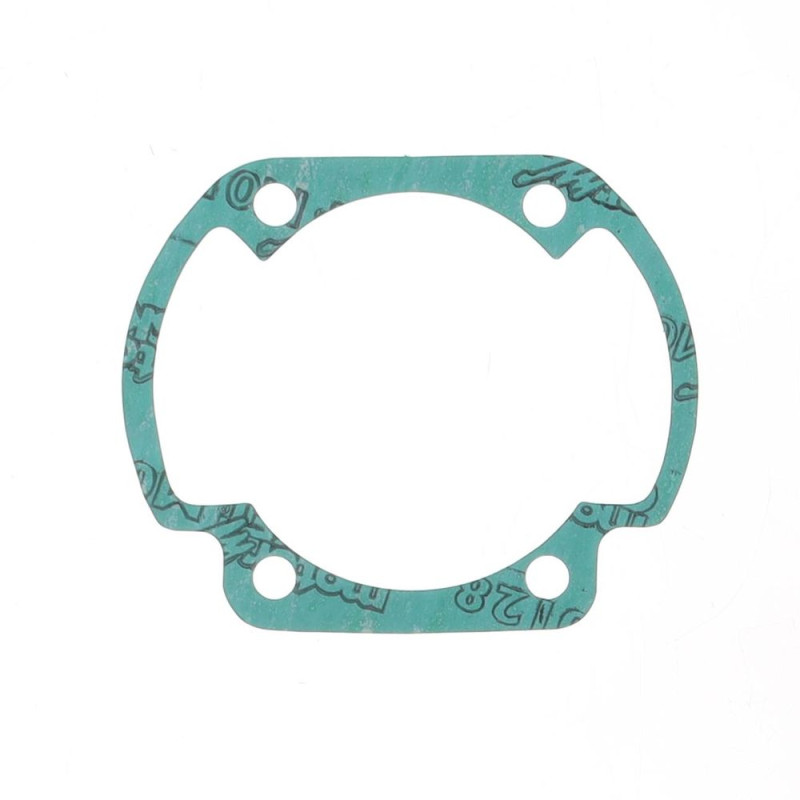

Joint d'embase de cylindre ATHENA pour YAMAHA DT 125, TY 175, YZ 125 de 1974 à 1980

Le joint d'embase de cylindre ATHENA S410485006081 est prévu pour YAMAHA DT 125, TY 175, YZ 125 de 1974 à 1980. Le joint d'embase assure l'étanchéité entre le cylindre et le carter. Son épaisseur compte : elle fixe la hauteur du cylindre, donc le squish, la compression et, en 2 temps, le calage des lumières.

Les points forts

• Plusieurs épaisseurs disponibles pour la même moto.
• Le bon outil pour régler squish, compression et calage, selon Athena.

Caractéristiques

• Marque : ATHENA
• Référence fabricant : S410485006081
• Code EAN : 8051757179190
• Épaisseur : Origine
• Poids : 50 g
• Moteur : 2 temps

Quand le remplacer ?

• Suintement d'huile ou d'eau à la base du cylindre.
• Joint écrasé ou déchiré au démontage.

À chaque dépose du cylindre : un joint d'embase écrasé ne se réutilise pas.

Conseils de montage

1. Nettoyez le plan du carter et la base du cylindre sans les rayer.
2. Posez le joint à sec, bien centré sur les goujons.
3. Serrez le cylindre en croix au couple du constructeur.
4. Si vous avez changé d'épaisseur, mesurez le squish avant de remonter la culasse avec un joint de culasse neuf.

Pourquoi ATHENA ?

Athena, entreprise italienne née en 1973 près de Vicence, conçoit joints, pistons et kits cylindre pour la moto. Fournisseur de première monte de KTM, Ducati, Fantic, Piaggio ou Triumph et partenaire du championnat du monde MXGP, elle développe ses pièces au banc et sur piste avec des équipes de course.

Pièces de rechange et produits à prévoir

• Pochette de joints haut moteur : ATHENA · ATHENA 150
• Piston : ATHENA S4C05800003 · ATHENA S4C04450001
• Segments : PROX · VERTEX
• Liquide de refroidissement : LIQUI MOLY 1 L · TWIN AIR 2,2 L

Questions fréquentes

Quelle épaisseur choisir ?
Celle de votre joint d'origine, sauf réglage volontaire du squish.

Faut-il changer les autres joints ?
Oui, dès que le cylindre est déposé : une pochette de joints haut moteur regroupe tous les joints à changer.

Compatibilité

Vérifiez l'année et le modèle exact de votre moto dans la liste ci-dessous avant de commander.

Se monte sur :
YAMAHA DT 125 1977
YAMAHA DT 125 1976
YAMAHA DT 125 1975
YAMAHA DT 125 1974
YAMAHA TY 175 1980
YAMAHA TY 175 1979
YAMAHA TY 175 1978
YAMAHA TY 175 1977
YAMAHA TY 175 1976
YAMAHA TY 175 1975
YAMAHA YZ 125 1975
YAMAHA YZ 125 1974
