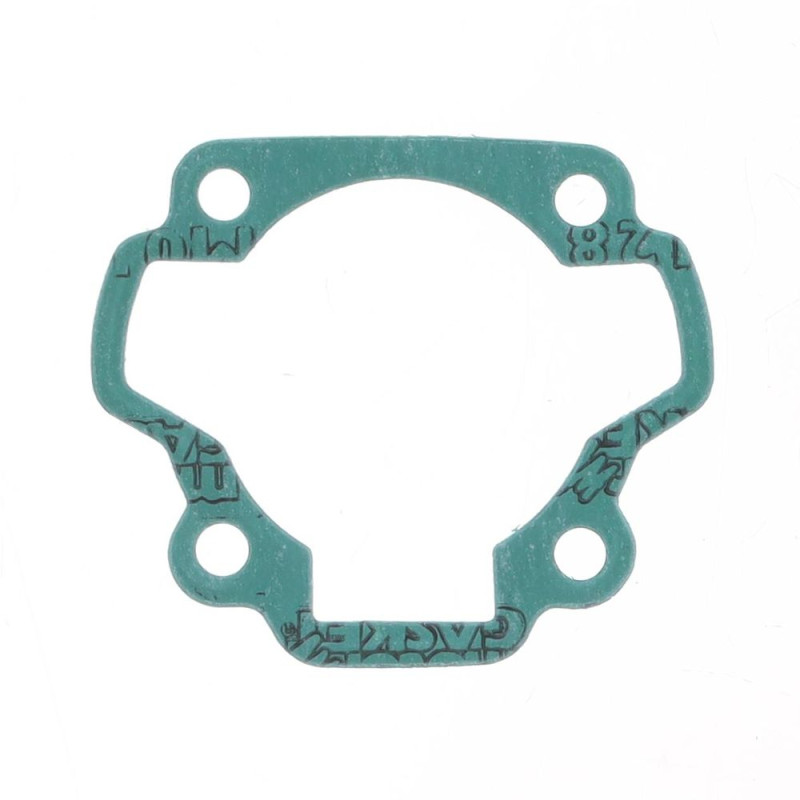

Joint d'embase de cylindre ATHENA pour YAMAHA PW 80 de 1983 à 1995

Sur YAMAHA PW 80 de 1983 à 1995, le joint d'embase de cylindre ATHENA S410485006077 se monte à la place de la pièce d'origine. Posé sous le cylindre, le joint d'embase n'est pas qu'une pièce d'étanchéité : son épaisseur règle la hauteur du cylindre, et avec elle le squish et la compression du moteur.

Les points forts

• Plusieurs épaisseurs disponibles pour la même moto.
• Le bon outil pour régler squish, compression et calage, selon Athena.

Caractéristiques

• Marque : ATHENA
• Référence fabricant : S410485006077
• Code EAN : 8051757225163
• Épaisseur : Origine
• Poids : 50 g
• Moteur : 2 temps

Quand le remplacer ?

• Suintement d'huile à la base du cylindre.
• Joint écrasé ou déchiré au démontage.

À chaque dépose du cylindre : un joint d'embase écrasé ne se réutilise pas.

Conseils de montage

1. Nettoyez le plan du carter et la base du cylindre sans les rayer.
2. Posez le joint à sec, bien centré sur les goujons.
3. Serrez le cylindre en croix au couple du constructeur.
4. Si vous avez changé d'épaisseur, mesurez le squish avant de remonter la culasse avec un joint de culasse neuf.

Pourquoi ATHENA ?

Fondée en 1973 près de Vicence, Athena est un spécialiste italien du joint moteur, qu'elle fabrique depuis ses débuts sur ses propres lignes de production, et un fabricant reconnu de pistons et de kits cylindre. La marque équipe en première monte des constructeurs comme KTM, Ducati, Fantic, Piaggio ou Triumph, et elle est partenaire du championnat du monde de motocross MXGP.

Pièces de rechange et produits à prévoir

• Pochette de joints haut moteur : CENTAURO · MOOSE
• Piston : WOSSNER · PROX
• Segments : WISECO W1909CD · WISECO W1929CD

Questions fréquentes

Quelle épaisseur choisir ?
Celle de votre joint d'origine, sauf réglage volontaire du squish.

Faut-il changer les autres joints ?
Oui, dès que le cylindre est déposé : une pochette de joints haut moteur regroupe tous les joints à changer.

Compatibilité

Vérifiez l'année et le modèle exact de votre moto dans la liste ci-dessous avant de commander.

Se monte sur :
YAMAHA PW 80 1995
YAMAHA PW 80 1994
YAMAHA PW 80 1993
YAMAHA PW 80 1992
YAMAHA PW 80 1991
YAMAHA PW 80 1990
YAMAHA PW 80 1989
YAMAHA PW 80 1988
YAMAHA PW 80 1987
YAMAHA PW 80 1986
YAMAHA PW 80 1985
YAMAHA PW 80 1984
YAMAHA PW 80 1983
