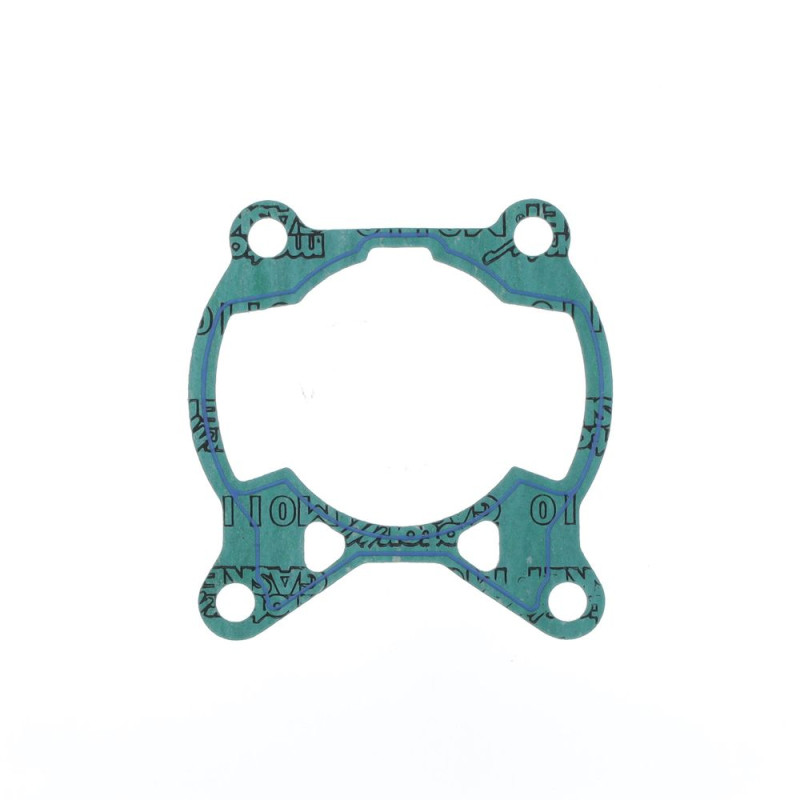

Joint d'embase de cylindre ATHENA pour KTM SX 85, SX 105, XC 85, XC 105 et HUSQVARNA TC 85 de 2003 à 2017

Le joint d'embase de cylindre ATHENA est prévu pour KTM SX 85, SX 105, XC 85, XC 105 et HUSQVARNA TC 85 de 2003 à 2017. Le joint d'embase assure l'étanchéité entre le cylindre et le carter. Son épaisseur compte : elle fixe la hauteur du cylindre, donc le squish, la compression et, en 2 temps, le calage des lumières.

Les points forts

• Plusieurs épaisseurs disponibles pour la même moto.
• Le bon outil pour régler squish, compression et calage, selon Athena.

Caractéristiques

• Marque : ATHENA
• Références fabricant : S410270006068, S410270006069, S410270006070
• Épaisseurs disponibles : 0,20 mm : réf. S410270006068 ; 0,30 mm : réf. S410270006069 ; 0,50 mm : réf. S410270006070
• Poids : 50 g
• Moteur : 2 temps

Bien choisir l'épaisseur

Mesurez l'épaisseur de l'ancien joint au pied à coulisse et remontez la même, sauf si vous ajustez volontairement le squish. Un joint plus épais augmente le squish et baisse la compression ; un joint plus fin fait l'inverse. Après tout changement d'épaisseur, contrôlez le squish au fil d'étain.

Quand le remplacer ?

• Suintement d'huile ou d'eau à la base du cylindre.
• Joint écrasé ou déchiré au démontage.

À chaque dépose du cylindre : un joint d'embase écrasé ne se réutilise pas.

Conseils de montage

1. Nettoyez le plan du carter et la base du cylindre sans les rayer.
2. Posez le joint à sec, bien centré sur les goujons.
3. Serrez le cylindre en croix au couple du constructeur.
4. Si vous avez changé d'épaisseur, mesurez le squish avant de remonter la culasse avec un joint de culasse neuf.

Pourquoi ATHENA ?

Athena, entreprise italienne née en 1973 près de Vicence, conçoit joints, pistons et kits cylindre pour la moto. Fournisseur de première monte de KTM, Ducati, Fantic, Piaggio ou Triumph et partenaire du championnat du monde MXGP, elle développe ses pièces au banc et sur piste avec des équipes de course.

Pièces de rechange et produits à prévoir

• Pochette de joints haut moteur : ATHENA M752005400094 · ATHENA M752008000094
• Piston : VHM APKT08521707A2 · VHM APKT08521707
• Segments : ATHENA · PROX
• Liquide de refroidissement : LIQUI MOLY 1 L · TWIN AIR 2,2 L

Questions fréquentes

Quelle épaisseur choisir ?
Celle de votre joint d'origine, sauf réglage volontaire du squish. Épaisseurs proposées : 0,20 mm, 0,30 mm, 0,50 mm.

Faut-il changer les autres joints ?
Oui, dès que le cylindre est déposé : une pochette de joints haut moteur regroupe tous les joints à changer.

Compatibilité

Vérifiez l'année et le modèle exact de votre moto dans la liste ci-dessous avant de commander.

Se monte sur :
HUSQVARNA TC 85 2017
HUSQVARNA TC 85 2016
HUSQVARNA TC 85 2015
HUSQVARNA TC 85 2014
KTM SX 85 2017
KTM SX 85 2016
KTM SX 85 2015
KTM SX 85 2014
KTM SX 85 2013
KTM SX 85 2012
KTM SX 85 2011
KTM SX 85 2010
KTM SX 85 2009
KTM SX 85 2008
KTM SX 85 2007
KTM SX 85 2006
KTM SX 85 2005
KTM SX 85 2004
KTM SX 85 2003
KTM SX 105 2011
KTM SX 105 2010
KTM SX 105 2009
KTM SX 105 2008
KTM SX 105 2007
KTM SX 105 2006
KTM SX 105 2005
KTM SX 105 2004
KTM XC 85 2013
KTM XC 85 2012
KTM XC 85 2011
KTM XC 85 2010
KTM XC 85 2009
KTM XC 85 2008
KTM XC 85 2006
KTM XC 85 2005
KTM XC 85 2004
KTM XC 85 2003
KTM XC 105 2011
KTM XC 105 2010
KTM XC 105 2009
KTM XC 105 2008
KTM XC 105 2007
KTM XC 105 2006
KTM XC 105 2005
KTM XC 105 2004
