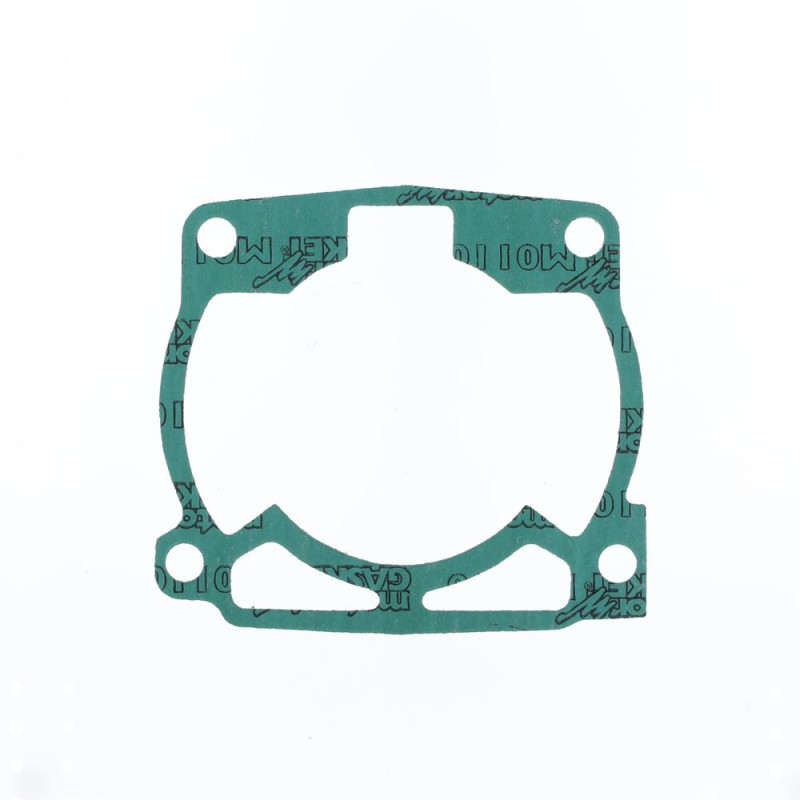

Joint d'embase de cylindre ATHENA pour KTM EGS, EXC, GS, MX, MXC, SX 250, 300, 360, 380 de 1990 à 2003

Le joint d'embase de cylindre ATHENA est prévu pour KTM EGS 250, EGS 300, EGS 360, EGS 380, EXC 250, EXC 300, EXC 360, EXC 380, GS 250, GS 300, MX 250, MX 300, MXC 250, MXC 300, SX 250, SX 300, SX 360, SX 380 de 1990 à 2003. Le joint d'embase assure l'étanchéité entre le cylindre et le carter. Son épaisseur compte : elle fixe la hauteur du cylindre, donc le squish, la compression et, en 2 temps, le calage des lumières.

Les points forts

• Plusieurs épaisseurs disponibles pour la même moto.
• Le bon outil pour régler squish, compression et calage, selon Athena.

Caractéristiques

• Marque : ATHENA
• Références fabricant : S410270006044/1, S410270006058, S410270006045/1, S410270006059
• Épaisseurs disponibles : 0,20 mm : réf. S410270006044/1 ; 0,40 mm : réf. S410270006058 ; 0,50 mm : réf. S410270006045/1 ; 0,80 mm : réf. S410270006059
• Poids : 50 g
• Moteur : 2 temps

Bien choisir l'épaisseur

Mesurez l'épaisseur de l'ancien joint au pied à coulisse et remontez la même, sauf si vous ajustez volontairement le squish. Un joint plus épais augmente le squish et baisse la compression ; un joint plus fin fait l'inverse. Après tout changement d'épaisseur, contrôlez le squish au fil d'étain.

Quand le remplacer ?

• Suintement d'huile ou d'eau à la base du cylindre.
• Joint écrasé ou déchiré au démontage.

À chaque dépose du cylindre : un joint d'embase écrasé ne se réutilise pas.

Conseils de montage

1. Nettoyez le plan du carter et la base du cylindre sans les rayer.
2. Posez le joint à sec, bien centré sur les goujons.
3. Serrez le cylindre en croix au couple du constructeur.
4. Si vous avez changé d'épaisseur, mesurez le squish avant de remonter la culasse avec un joint de culasse neuf.

Pourquoi ATHENA ?

Athena, entreprise italienne née en 1973 près de Vicence, conçoit joints, pistons et kits cylindre pour la moto. Fournisseur de première monte de KTM, Ducati, Fantic, Piaggio ou Triumph et partenaire du championnat du monde MXGP, elle développe ses pièces au banc et sur piste avec des équipes de course.

Pièces de rechange et produits à prévoir

• Pochette de joints haut moteur : ATHENA M752007300094 · ATHENA M752010500094
• Piston : ATHENA · PROX
• Segments : VERTEX · ATHENA
• Liquide de refroidissement : LIQUI MOLY 1 L · TWIN AIR 2,2 L

Questions fréquentes

Quelle épaisseur choisir ?
Celle de votre joint d'origine, sauf réglage volontaire du squish. Épaisseurs proposées : 0,20 mm, 0,40 mm, 0,50 mm, 0,80 mm.

Faut-il changer les autres joints ?
Oui, dès que le cylindre est déposé : une pochette de joints haut moteur regroupe tous les joints à changer.

Compatibilité

Vérifiez l'année et le modèle exact de votre moto dans la liste ci-dessous avant de commander.

Se monte sur :
KTM EGS 250 1998
KTM EGS 250 1997
KTM EGS 250 1996
KTM EGS 250 1995
KTM EGS 250 1994
KTM EGS 250 1993
KTM EGS 250 1992
KTM EGS 250 1991
KTM EGS 250 1990
KTM EGS 300 1998
KTM EGS 300 1997
KTM EGS 300 1996
KTM EGS 300 1995
KTM EGS 300 1994
KTM EGS 300 1993
KTM EGS 300 1992
KTM EGS 300 1991
KTM EGS 300 1990
KTM EGS 360 1997
KTM EGS 360 1995
KTM EGS 380 1998
KTM EXC 250 2003
KTM EXC 250 2002
KTM EXC 250 2001
KTM EXC 250 2000
KTM EXC 250 1999
KTM EXC 250 1998
KTM EXC 250 1997
KTM EXC 250 1996
KTM EXC 250 1995
KTM EXC 250 1994
KTM EXC 250 1993
KTM EXC 250 1992
KTM EXC 250 1991
KTM EXC 250 1990
KTM EXC 300 2003
KTM EXC 300 2002
KTM EXC 300 2001
KTM EXC 300 2000
KTM EXC 300 1999
KTM EXC 300 1998
KTM EXC 300 1997
KTM EXC 300 1996
KTM EXC 300 1995
KTM EXC 300 1994
KTM EXC 300 1993
KTM EXC 300 1992
KTM EXC 300 1991
KTM EXC 300 1990
KTM EXC 360 1997
KTM EXC 360 1995
KTM EXC 380 2003
KTM EXC 380 2002
KTM EXC 380 2001
KTM EXC 380 2000
KTM EXC 380 1999
KTM EXC 380 1998
KTM GS 250 1994
KTM GS 250 1993
KTM GS 250 1992
KTM GS 250 1991
KTM GS 250 1990
KTM GS 300 1998
KTM GS 300 1997
KTM GS 300 1996
KTM GS 300 1995
KTM GS 300 1994
KTM GS 300 1993
KTM GS 300 1992
KTM GS 300 1991
KTM GS 300 1990
KTM MX 250 1994
KTM MX 250 1993
KTM MX 250 1992
KTM MX 250 1991
KTM MX 250 1990
KTM MX 300 1994
KTM MX 300 1993
KTM MX 300 1992
KTM MX 300 1991
KTM MX 300 1990
KTM MXC 250 2003
KTM MXC 250 2002
KTM MXC 300 2003
KTM MXC 300 2002
KTM SX 250 2002
KTM SX 250 2001
KTM SX 250 2000
KTM SX 250 1999
KTM SX 250 1998
KTM SX 250 1997
KTM SX 250 1996
KTM SX 250 1995
KTM SX 250 1994
KTM SX 250 1993
KTM SX 250 1992
KTM SX 250 1991
KTM SX 250 1990
KTM SX 300 2003
KTM SX 300 2002
KTM SX 300 2001
KTM SX 300 2000
KTM SX 300 1999
KTM SX 300 1998
KTM SX 300 1997
KTM SX 300 1996
KTM SX 300 1995
KTM SX 300 1994
KTM SX 300 1993
KTM SX 300 1992
KTM SX 300 1991
KTM SX 300 1990
KTM SX 360 1997
KTM SX 360 1996
KTM SX 360 1995
KTM SX 380 2003
KTM SX 380 2002
KTM SX 380 2001
KTM SX 380 2000
KTM SX 380 1999
KTM SX 380 1998
