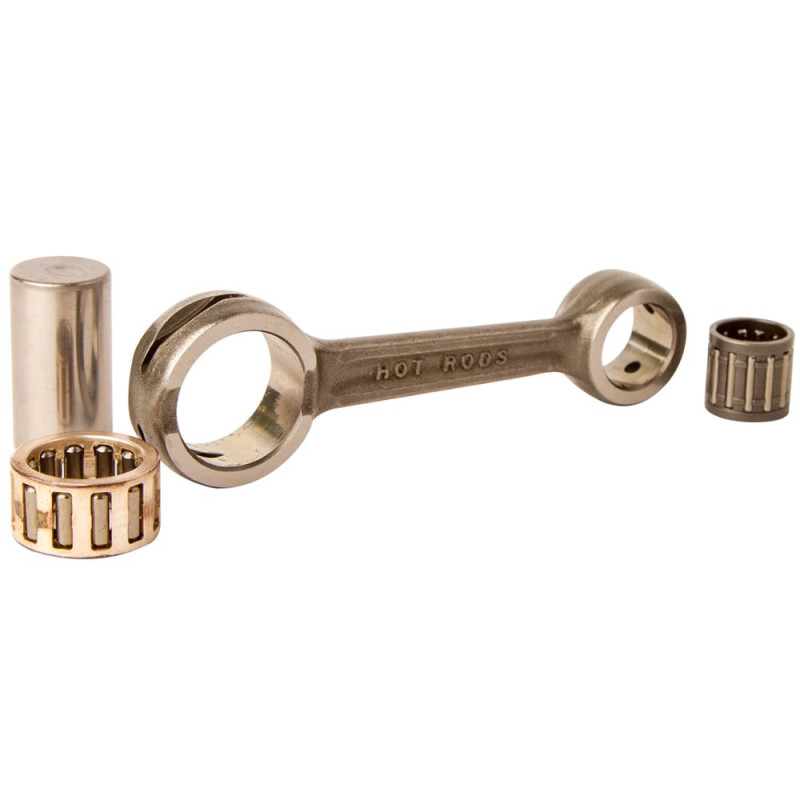

Kit bielle HOT RODS pour KTM SX 50 de 1997 à 2000

Le kit bielle HOT RODS 8149 est prévu pour KTM SX 50 de 1997 à 2000. La bielle relie le piston au vilebrequin et subit les efforts les plus violents du moteur. Sa cage de tête et son maneton s'usent avec les heures : un jeu en tête de bielle annonce une casse qui peut détruire tout le moteur.

Caractéristiques

• Marque : HOT RODS
• Référence fabricant : 8149
• Entraxe de bielle : 77 mm
• Alésage du pied de bielle : 15 mm
• Alésage de la tête de bielle : 22 mm
• Largeur du pied de bielle : 12 mm
• Largeur de la tête de bielle : 12 mm
• Diamètre du maneton : 16 mm
• Longueur du maneton : 30 mm
• Cage à aiguilles du pied de bielle : 12x15x15 mm
• Cage à aiguilles de la tête de bielle : 16x22x12 mm
• Moteur : 2 temps

Quand le remplacer ?

• Jeu vertical en tête de bielle au point mort haut.
• Jeu latéral hors tolérance, traces de chauffe (bleuissement).
• Vibrations et bruit sourd venant du bas moteur.

Lors de la réfection du bas moteur, aux intervalles du manuel d'entretien, et sans attendre dès qu'un jeu apparaît en tête de bielle.

Conseils de montage

1. Le remplacement d'une bielle demande de presser le vilebrequin puis de le réaligner : au comparateur, on contrôle le faux-rond, c'est-à-dire l'écart de rotation mesuré en bout d'arbre, qui doit rester de quelques centièmes de millimètre au plus. Confiez ce travail à un atelier équipé si vous n'avez pas de presse et de banc de centrage.
2. Changez les roulements et joints spi de vilebrequin en même temps.
3. Contrôlez le jeu latéral de la tête de bielle après assemblage.
4. Refermez le moteur avec une pochette de joints moteur complète et serrez au couple du constructeur.
5. Contrôlez les roulements de boîte, puis faites le plein d'huile neuve et montez une bougie neuve.

Pourquoi HOT RODS ?

Hot Rods fabrique des pièces de bas moteur pour le tout-terrain depuis 1993 : vilebrequins, bielles et kits de roulements. Ses bielles sont forgées puis usinées aux États-Unis dans un acier au nickel-chrome-molybdène cémenté (8620), et ses vilebrequins sont livrés assemblés et alignés aux tolérances du constructeur.

Pièces de rechange et produits à prévoir

• Roulements et joints spi de vilebrequin : voir la sélection
• Pochette de joints moteur complète : MOOSE 822347MSE · MOOSE 811337MSE
• Roulements de boîte de vitesses : HOT RODS
• Huile 2 temps : LIQUI MOLY 1 L · MOTUL 800 1 L
• Bougie : NGK LR8B · NGK

Questions fréquentes

Peut-on monter la bielle soi-même ?
Oui si vous disposez d'une presse et d'un banc de centrage du vilebrequin ; sinon, un atelier moteur s'en charge.

Que prévoir en plus ?
Le kit roulements et joints spi de vilebrequin, la pochette de joints moteur complète, les roulements de boîte si besoin, l'huile moteur et une bougie.

Compatibilité

Vérifiez l'année et le modèle exact de votre moto dans la liste ci-dessous avant de commander.

Se monte sur :
KTM SX 50 2000
KTM SX 50 1999
KTM SX 50 1998
KTM SX 50 1997
