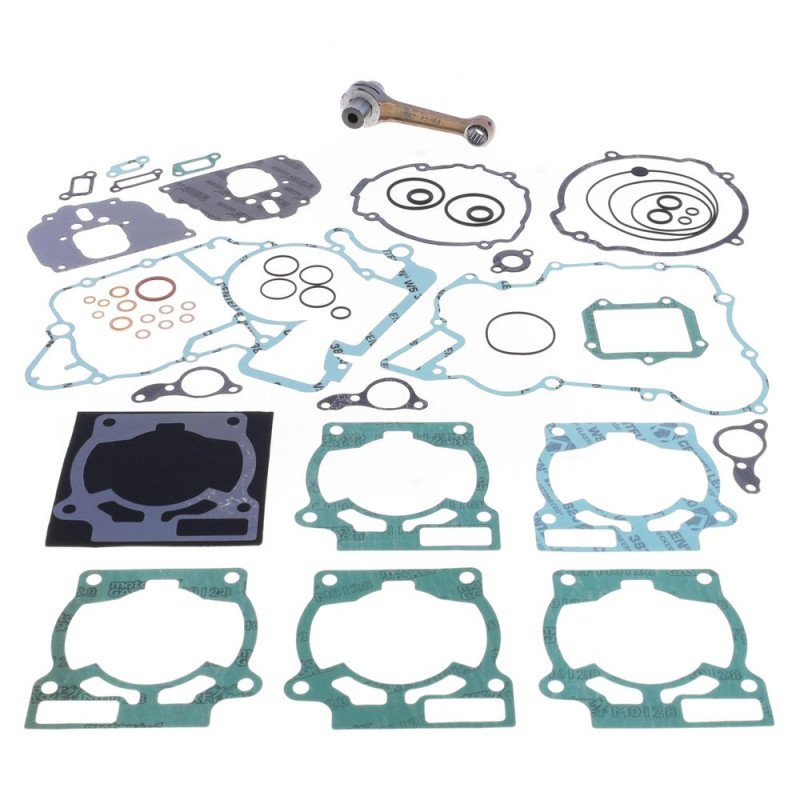

Kit bielle ATHENA + pochette de joints moteur pour KTM EXC 125, SX 125 et HUSQVARNA TC 125 de 2002 à 2015

Le kit bielle ATHENA PB322007 est prévu pour KTM EXC 125, SX 125 et HUSQVARNA TC 125 de 2002 à 2015. La bielle relie le piston au vilebrequin et subit les efforts les plus violents du moteur. Sa cage de tête et son maneton s'usent avec les heures : un jeu en tête de bielle annonce une casse qui peut détruire tout le moteur.

Les points forts

• Bielle forgée haute résistance fabriquée au Japon.
• Livrée avec maneton, cage à aiguilles et rondelles de butée selon l'application.
• Montage aux cotes d'origine, sans modification.

Caractéristiques

• Marque : ATHENA
• Référence fabricant : PB322007
• Code EAN : 8052780274203
• Poids : 680 g
• Moteur : 2 temps

Quand le remplacer ?

• Jeu vertical en tête de bielle au point mort haut.
• Jeu latéral hors tolérance, traces de chauffe (bleuissement).
• Vibrations et bruit sourd venant du bas moteur.

Lors de la réfection du bas moteur, aux intervalles du manuel d'entretien, et sans attendre dès qu'un jeu apparaît en tête de bielle.

Conseils de montage

1. Le remplacement d'une bielle demande de presser le vilebrequin puis de le réaligner : au comparateur, on contrôle le faux-rond, c'est-à-dire l'écart de rotation mesuré en bout d'arbre, qui doit rester de quelques centièmes de millimètre au plus. Confiez ce travail à un atelier équipé si vous n'avez pas de presse et de banc de centrage.
2. Changez les roulements et joints spi de vilebrequin en même temps.
3. Contrôlez le jeu latéral de la tête de bielle après assemblage.
4. Refermez le moteur avec la pochette de joints moteur fournie dans le kit et serrez au couple du constructeur.
5. Contrôlez les roulements de boîte, puis faites le plein d'huile neuve et montez une bougie neuve.

Pourquoi ATHENA ?

Athena, entreprise italienne née en 1973 près de Vicence, conçoit joints, pistons et kits cylindre pour la moto. Fournisseur de première monte de KTM, Ducati, Fantic, Piaggio ou Triumph et partenaire du championnat du monde MXGP, elle développe ses pièces au banc et sur piste avec des équipes de course.

Pièces de rechange et produits à prévoir

• Roulements et joints spi de vilebrequin : voir la sélection
• Roulements de boîte de vitesses : HOT RODS TBK0018 · HOT RODS TBK0102
• Huile 2 temps : LIQUI MOLY 1 L · MOTUL 800 1 L
• Bougie : NGK 2707 · NGK 3006

Questions fréquentes

La pochette de joints est-elle fournie ?
Oui : ce kit comprend la bielle et une pochette de joints moteur pour refermer le moteur avec des joints neufs.

Peut-on monter la bielle soi-même ?
Oui si vous disposez d'une presse et d'un banc de centrage du vilebrequin ; sinon, un atelier moteur s'en charge.

Que prévoir en plus ?
Le kit roulements et joints spi de vilebrequin, les roulements de boîte si besoin, l'huile moteur et une bougie neuve.

Compatibilité

Vérifiez l'année et le modèle exact de votre moto dans la liste ci-dessous avant de commander.

Se monte sur :
HUSQVARNA TC 125 2015
HUSQVARNA TC 125 2014
KTM EXC 125 2005
KTM EXC 125 2004
KTM EXC 125 2003
KTM EXC 125 2002
KTM SX 125 2015
KTM SX 125 2014
KTM SX 125 2013
KTM SX 125 2012
KTM SX 125 2011
KTM SX 125 2010
KTM SX 125 2009
KTM SX 125 2008
KTM SX 125 2007
KTM SX 125 2006
KTM SX 125 2005
KTM SX 125 2004
KTM SX 125 2003
