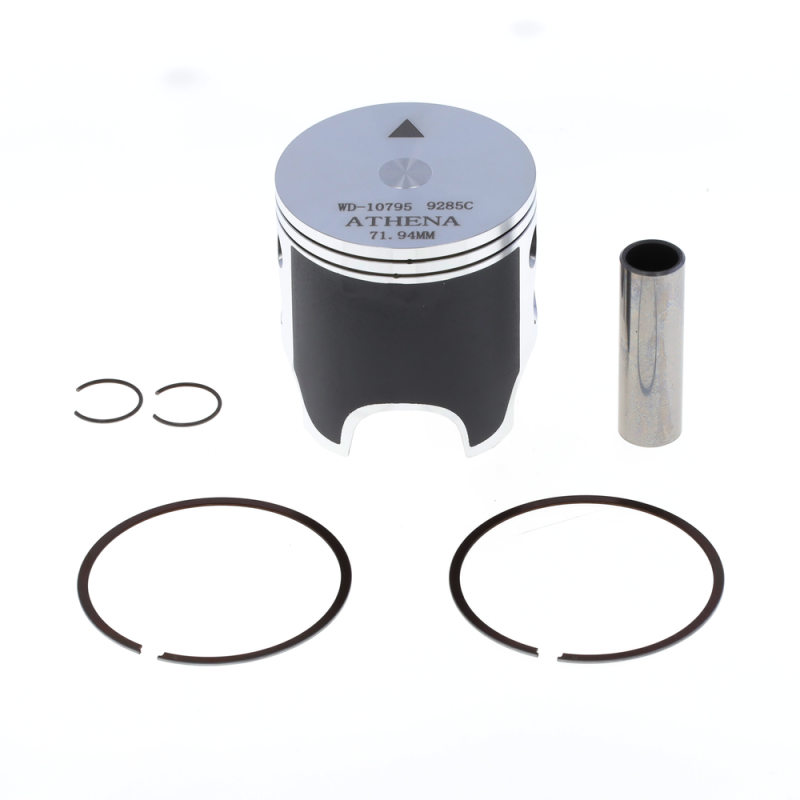

Pistón forjado ATHENA Racing para KTM EXC 300, XC 300, XCW 300, HUSQVARNA TE 300 y HUSABERG TE 300 de 2004 a 2016

El pistón forjado ATHENA Racing (Ø 71,94 a 71,96 mm según la cota) está pensado para KTM EXC 300, XC 300, XCW 300, HUSQVARNA TE 300 y HUSABERG TE 300 de 2004 a 2016. Un pistón forjado se obtiene aplastando en caliente un taco de aluminio con una prensa, en lugar de verter el metal en un molde. El metal es más denso y más resistente: el pistón soporta mejor los altos regímenes y el calor, y por eso es la elección de los motores de competición.

Puntos fuertes

• Aleación de aluminio con alto contenido en silicio, forjada por extrusión inversa.
• Mecanizado CNC con una tolerancia inferior a 0,01 mm, probado en banco y en pista.
• Segmentos fabricados en Japón, con recubrimiento PVD o de nitruro de cromo.
• Se entrega con bulón, clips y segmento(s).

Características

• Marca: ATHENA
• Referencias del fabricante: S4F07200008A, S4F07200008B, S4F07200008C
• Motor: 2 tiempos
• Diámetro del pistón: A = 71,94 mm, B = 71,95 mm, C = 71,96 mm
• Versiones disponibles: A: ref. S4F07200008A; B: ref. S4F07200008B; C: ref. S4F07200008C

Cómo elegir la cota

Las letras A, B, C… indican clases de diámetro muy próximas, separadas una centésima de milímetro. Mide el diámetro interior del cilindro con un alexómetro (diámetro, ovalización y conicidad) y elige la clase que da la holgura pistón/cilindro recomendada por el fabricante. Por lo general, la clase A va en un cilindro nuevo o rehecho y la clase B en un cilindro ya rodado. Un cilindro rayado o fuera de cotas hay que mandarlo a rehacer: su desgaste no se compensa con una clase mayor.

¿Cuándo cambiarlo?

• Pérdida de potencia, aceleración floja, arranque más difícil: la compresión está bajando.
• Golpeteo del pistón en frío cada vez más marcado.
• Al desmontar: rayas verticales en la falda, segmentos pegados o gastados, capa gruesa de carbonilla en la cabeza del pistón.

Cambia el pistón según el manual de mantenimiento de tu moto, antes si compites, y sin esperar en cuanto aparezcan estos síntomas. Referencia orientativa de Cross-Mania: 20 a 40 horas de motor, según si compites o ruedas por ocio. Mide siempre el cilindro en ese momento: un pistón nuevo en un cilindro ovalado no va a durar.

Consejos de montaje

1. Limpia el cilindro y revísalo: diámetro, ovalización, conicidad y estado del tratamiento superficial.
2. Comprueba la holgura entre puntas de cada segmento dentro del cilindro, según los valores del manual o de las instrucciones del fabricante.
3. Coloca los segmentos con la marca hacia arriba y las puntas bien encajadas en su pasador de posicionamiento.
4. Revisa la jaula de agujas del pie de biela y el bulón: a la mínima holgura, punto duro o aguja marcada, cámbiala.
5. Orienta el pistón según su flecha (hacia el escape), aceita el bulón y el pie de biela, y coloca los clips sin deformarlos, con la abertura opuesta a la muesca. Un clip que ha saltado se sustituye por clips del bulón nuevos, nunca por el viejo.
6. Monta de nuevo con un juego de juntas de la parte alta del motor nuevo y aprieta la culata en cruz, al par del fabricante.
7. Rellena con líquido refrigerante y monta una bujía nueva.
8. Haz el rodaje del motor: calentamiento suave, régimen variado y nada de plena carga prolongada durante la primera hora.

¿Por qué ATHENA?

Athena, empresa italiana nacida en 1973 cerca de Vicenza, diseña juntas, pistones y kits de cilindro para moto. Proveedora de primer equipo de KTM, Ducati, Fantic, Piaggio o Triumph y partner del Mundial MXGP, desarrolla sus piezas en banco y en pista con equipos de competición.

Recambios y productos a prever

• Segmentos : ATHENA · VERTEX
• Bulón de pistón : WOSSNER CW18 · WOSSNER WP033
• Clips de bulón : WISECO · VERTEX
• Juntas de la parte alta : ATHENA M752007800094 · ATHENA M752010500094
• Jaula de agujas de pie de biela : PROX · ATHENA
• Bujía : NGK 97225 · NGK 6664
• Líquido refrigerante : LIQUI MOLY · TWIN AIR
• Aceite de 2 tiempos : LIQUI MOLY 1 L 3065 · LIQUI MOLY 1 L 3063

Preguntas frecuentes

¿El pistón viene completo?
Sí: pistón, bulón, clips y segmento(s). El juego de juntas de la parte alta del motor se pide aparte, porque una junta de culata o de base nunca se reutiliza.

¿Qué cota pedir?
Mide tu cilindro: A, B, C corresponden a diámetros reales distintos (71,94 a 71,96 mm). La clase se elige según la holgura pistón/cilindro que indica el fabricante.

¿Puedo cambiar solo los segmentos más adelante?
Sí, mientras el pistón y el cilindro sigan dentro de tolerancias. Los segmentos de recambio se piden sueltos, igual que el bulón y los clips.

¿Hay que cambiar la jaula de agujas del pie de biela?
No viene incluida. Revísala en cada cambio de pistón y sustituye la jaula de agujas a la mínima holgura o punto duro.

Compatibilidad

Comprueba el modelo y el año exactos de tu moto en la lista de abajo antes de pedir.

Se monta en:
HUSABERG TE 300 2014
HUSABERG TE 300 2013
HUSQVARNA TE 300 2016
HUSQVARNA TE 300 2015
HUSQVARNA TE 300 2014
KTM EXC 300 2016
KTM EXC 300 2015
KTM EXC 300 2014
KTM EXC 300 2013
KTM EXC 300 2012
KTM EXC 300 2011
KTM EXC 300 2010
KTM EXC 300 2009
KTM EXC 300 2008
KTM EXC 300 2007
KTM EXC 300 2006
KTM EXC 300 2005
KTM EXC 300 2004
KTM XC 300 2014
KTM XC 300 2013
KTM XC 300 2012
KTM XC 300 2011
KTM XC 300 2010
KTM XC 300 2009
KTM XC 300 2008
KTM XC 300 2007
KTM XC 300 2006
KTM XCW 300 2016
KTM XCW 300 2015
KTM XCW 300 2014
KTM XCW 300 2013
KTM XCW 300 2012
KTM XCW 300 2011
KTM XCW 300 2010
KTM XCW 300 2009
KTM XCW 300 2008
KTM XCW 300 2007
KTM XCW 300 2006
