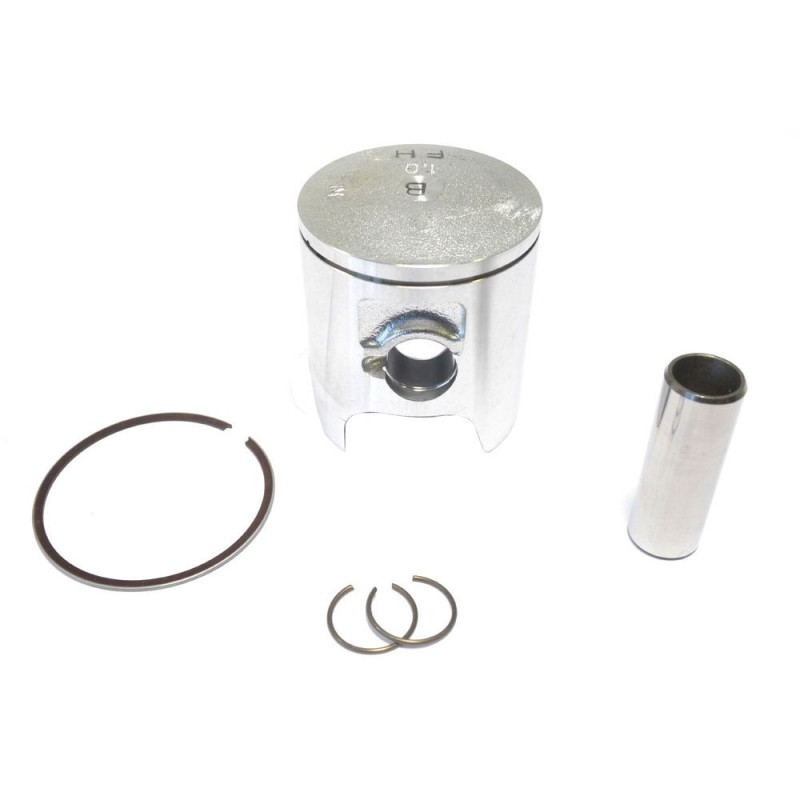

Pistón fundido ATHENA para HONDA CR 80 de 1986 a 2003

El pistón fundido ATHENA (Ø 46,94 a 46,96 mm según la cota) está pensado para HONDA CR 80 de 1986 a 2003. El pistón fundido se fabrica vertiendo aluminio fundido en un molde. Se dilata algo menos que un pistón forjado: el motor trabaja con una holgura pistón/cilindro menor y es más silencioso en frío. Es la buena elección para un uso de ocio o enduro, con un mantenimiento regular.

Características

• Marca: ATHENA
• Referencias del fabricante: S4C04700002A, S4C04700002B, S4C04700002C
• Motor: 2 tiempos
• Diámetro del pistón: A = 46,94 mm, B = 46,95 mm, C = 46,96 mm
• Versiones disponibles: A: ref. S4C04700002A; B: ref. S4C04700002B; C: ref. S4C04700002C
• Peso: 210 g

Cómo elegir la cota

Las letras A, B, C… indican clases de diámetro muy próximas, separadas una centésima de milímetro. Mide el diámetro interior del cilindro con un alexómetro (diámetro, ovalización y conicidad) y elige la clase que da la holgura pistón/cilindro recomendada por el fabricante. Por lo general, la clase A va en un cilindro nuevo o rehecho y la clase B en un cilindro ya rodado. Un cilindro rayado o fuera de cotas hay que mandarlo a rehacer: su desgaste no se compensa con una clase mayor.

¿Cuándo cambiarlo?

• Pérdida de potencia, aceleración floja, arranque más difícil: la compresión está bajando.
• Golpeteo del pistón en frío cada vez más marcado.
• Al desmontar: rayas verticales en la falda, segmentos pegados o gastados, capa gruesa de carbonilla en la cabeza del pistón.

Cambia el pistón según el manual de mantenimiento de tu moto, antes si compites, y sin esperar en cuanto aparezcan estos síntomas. Referencia orientativa de Cross-Mania: 15 a 30 horas de motor, según si compites o ruedas por ocio. Mide siempre el cilindro en ese momento: un pistón nuevo en un cilindro ovalado no va a durar.

Consejos de montaje

1. Limpia el cilindro y revísalo: diámetro, ovalización, conicidad y estado del tratamiento superficial.
2. Comprueba la holgura entre puntas de cada segmento dentro del cilindro, según los valores del manual o de las instrucciones del fabricante.
3. Coloca los segmentos con la marca hacia arriba y las puntas bien encajadas en su pasador de posicionamiento.
4. Revisa la jaula de agujas del pie de biela y el bulón: a la mínima holgura, punto duro o aguja marcada, cámbiala.
5. Orienta el pistón según su flecha (hacia el escape), aceita el bulón y el pie de biela, y coloca los clips sin deformarlos, con la abertura opuesta a la muesca. Un clip que ha saltado se sustituye por clips del bulón nuevos, nunca por el viejo.
6. Monta de nuevo con un juego de juntas de la parte alta del motor nuevo y aprieta la culata en cruz, al par del fabricante.
7. Rellena con líquido refrigerante y monta una bujía nueva.
8. Haz el rodaje del motor: calentamiento suave, régimen variado y nada de plena carga prolongada durante la primera hora.

¿Por qué ATHENA?

Athena, empresa italiana nacida en 1973 cerca de Vicenza, diseña juntas, pistones y kits de cilindro para moto. Proveedora de primer equipo de KTM, Ducati, Fantic, Piaggio o Triumph y partner del Mundial MXGP, desarrolla sus piezas en banco y en pista con equipos de competición.

Recambios y productos a prever

• Segmentos : WOSSNER · WISECO
• Clips de bulón : WOSSNER
• Juntas de la parte alta : ver la selección
• Jaula de agujas de pie de biela : PROX · ATHENA
• Bujía : NGK
• Líquido refrigerante : LIQUI MOLY · TWIN AIR
• Aceite de 2 tiempos : LIQUI MOLY 1 L · MOTUL

Preguntas frecuentes

¿El pistón viene completo?
Sí: pistón, bulón, clips y segmento(s). El juego de juntas de la parte alta del motor se pide aparte, porque una junta de culata o de base nunca se reutiliza.

¿Qué cota pedir?
Mide tu cilindro: A, B, C corresponden a diámetros reales distintos (46,94 a 46,96 mm). La clase se elige según la holgura pistón/cilindro que indica el fabricante.

¿Puedo cambiar solo los segmentos más adelante?
Sí, mientras el pistón y el cilindro sigan dentro de tolerancias. Los segmentos de recambio se piden sueltos, igual que el bulón y los clips.

¿Hay que cambiar la jaula de agujas del pie de biela?
No viene incluida. Revísala en cada cambio de pistón y sustituye la jaula de agujas a la mínima holgura o punto duro.

Compatibilidad

Comprueba el modelo y el año exactos de tu moto en la lista de abajo antes de pedir.

Se monta en:
HONDA CR 80 2003
HONDA CR 80 2002
HONDA CR 80 2001
HONDA CR 80 2000
HONDA CR 80 1999
HONDA CR 80 1998
HONDA CR 80 1997
HONDA CR 80 1996
HONDA CR 80 1995
HONDA CR 80 1994
HONDA CR 80 1993
HONDA CR 80 1992
HONDA CR 80 1991
HONDA CR 80 1990
HONDA CR 80 1989
HONDA CR 80 1988
HONDA CR 80 1987
HONDA CR 80 1986
