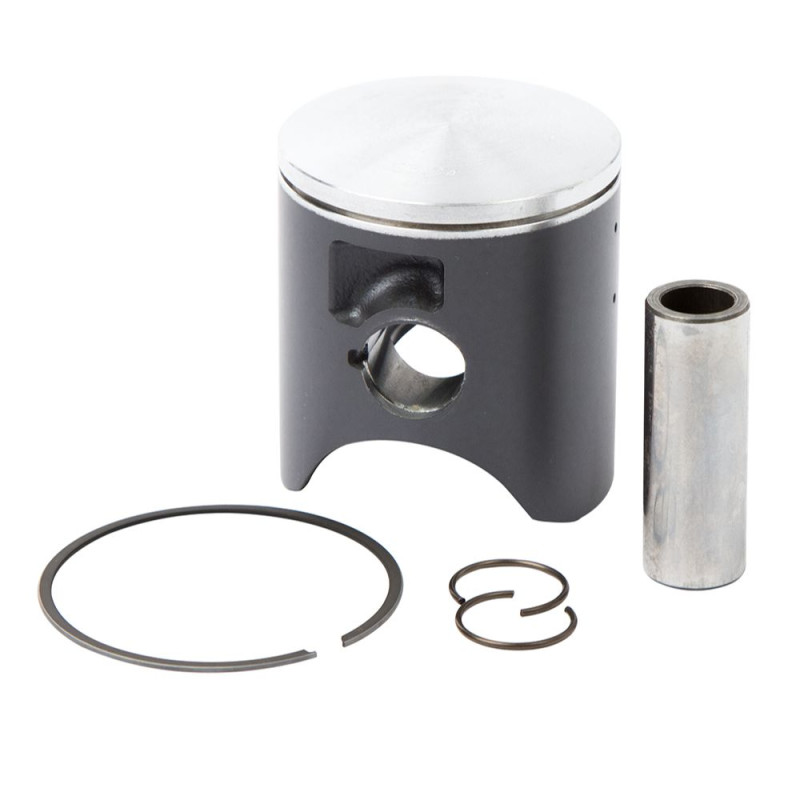

VERTEX Kolbenkit Ref. 2224050 für YAMAHA WR 125, YZ 125 1994-1996

Das Kolbenkit VERTEX (Ø 54,45 bis 55,95 mm je nach Klasse) ist für YAMAHA WR 125, YZ 125 von 1994 bis 1996 ausgelegt. Der Kolben nimmt den Druck jeder Verbrennung auf und überträgt ihn Tausende Male pro Minute auf das Pleuel. Mit den Betriebsstunden verschleißt er, die Kolbenringe dichten nicht mehr richtig ab und der Motor verliert Kompression: Er springt schlechter an, zieht weniger kräftig und wird heißer.

Technische Daten

• Marke: VERTEX
• Herstellernummern: 2224050, 2224100, 2224200
• Kompressionshöhe: 28 mm
• Kolbenbolzendurchmesser: 16 mm
• Kolbenringe: 1 x 1 mm
• Kolbendurchmesser: 54,45 mm = 54,45 mm, 54,95 mm = 54,95 mm, 55,95 mm = 55,95 mm
• Erhältliche Ausführungen: 54,45 mm: Ref. 2224050; 54,95 mm: Ref. 2224100; 55,95 mm: Ref. 2224200

Die richtige Klasse wählen

Die Buchstaben A, B, C … stehen für sehr eng beieinanderliegende Durchmesserklassen im Abstand von einem Hundertstelmillimeter. Messen Sie die Zylinderbohrung mit dem Innenmessgerät (Durchmesser, Unrundheit und Konizität) und wählen Sie die Klasse, die das vom Hersteller vorgeschriebene Spiel zwischen Kolben und Zylinder ergibt. In der Regel gehört Klasse A in einen neuen oder überholten Zylinder, Klasse B in einen bereits eingelaufenen. Ein Zylinder mit Riefen oder außerhalb der Maße wird überholt: Seinen Verschleiß gleicht man nicht mit einer größeren Klasse aus.

Wann wechseln?

• Leistungsverlust, müder Durchzug, schlechteres Anspringen: Die Kompression lässt nach.
• Immer deutlicheres Kolbenklappern bei kaltem Motor.
• Beim Zerlegen: senkrechte Riefen am Kolbenhemd, festgebackene oder verschlissene Kolbenringe, dicke Ölkohleschicht auf dem Kolbenboden.

Wechseln Sie den Kolben nach den Vorgaben im Wartungshandbuch Ihres Motorrads, im Rennbetrieb früher, und sofort, sobald diese Symptome auftreten. Als Richtwert von Cross-Mania gelten 20 bis 40 Betriebsstunden, je nachdem, ob Sie Rennen fahren oder in der Freizeit unterwegs sind. Vermessen Sie dabei immer auch den Zylinder: Ein neuer Kolben in einem unrunden Zylinder hält nicht lange.

Einbautipps

1. Reinigen und prüfen Sie den Zylinder: Durchmesser, Unrundheit, Konizität und Zustand der Beschichtung.
2. Prüfen Sie das Stoßspiel jedes Kolbenrings im Zylinder anhand der Werte aus dem Handbuch oder der Anleitung des Herstellers.
3. Montieren Sie die Kolbenringe mit der Markierung nach oben und achten Sie darauf, dass der Ringstoß genau am Sicherungsstift sitzt.
4. Setzen Sie den Kolben gemäß seinem Pfeil ein (zur Auslassseite), ölen Sie Kolbenbolzen und Pleuelauge und setzen Sie dann die Clips ein, ohne sie zu verbiegen, mit der Öffnung gegenüber der Aussparung. Ein Clip, der einmal herausgesprungen ist, wird durch neue Kolbenbolzensicherungen ersetzt, niemals wiederverwendet.
5. Bauen Sie mit einem neuen Topend-Dichtsatz zusammen und ziehen Sie den Zylinderkopf über Kreuz mit dem vom Hersteller vorgeschriebenen Drehmoment an.
6. Fahren Sie den Motor ein: sanft warmfahren, mit wechselnden Drehzahlen und in der ersten Stunde ohne längere Volllast.

Warum VERTEX?

Vertex wurde 1953 in Italien als Werkstatt für Teile von Landmaschinenmotoren gegründet und fertigt heute seine gesamte Produktion in Cadelbosco Sopra bei Reggio Emilia auf CNC-Maschinen. Seit 1996 ist Vertex offizieller Erstausrüster für Kolben bei KTM: Seine Kolben sind serienmäßig in vielen KTM-, Husqvarna- und GasGas-Modellen verbaut.

Ersatzteile und passendes Zubehör

• Kolbenringe : PROX · VERTEX
• Kolbenbolzen : VERTEX · WOSSNER
• Kolbenbolzensicherungen : WOSSNER
• Topend-Dichtsatz : ATHENA · ATHENA 150
• Pleuelauge-Nadellager : Auswahl ansehen
• Zündkerze : NGK 3530 · NGK 3230
• Kühlflüssigkeit : LIQUI MOLY 1 L · TWIN AIR
• 2-Takt-Öl : LIQUI MOLY 1 L · LIQUI MOLY 4 L

Häufige Fragen

Sind die Dichtungen im Kit enthalten?
Nein: Das Kit umfasst Kolben, Kolbenringe, Kolbenbolzen und Clips. Planen Sie einen Topend-Dichtsatz mit ein, denn eine Zylinderkopf- oder Zylinderfußdichtung wird nie wiederverwendet.

Welche Ausführung bestellen?
Messen Sie Ihren Zylinder: 54,45 mm, 54,95 mm, 55,95 mm entsprechen unterschiedlichen tatsächlichen Durchmessern (54,45 bis 55,95 mm). Die Klasse richtet sich nach dem vom Hersteller vorgeschriebenen Kolbeneinbauspiel.

Kann man später nur die Kolbenringe wechseln?
Ja, solange Kolben und Zylinder innerhalb ihrer Toleranzen liegen. Die Ersatz-Kolbenringe gibt es einzeln, ebenso den Kolbenbolzen und die Clips.

Kompatibilität

Prüfen Sie vor der Bestellung das genaue Modell und Baujahr Ihres Motorrads in der Liste unten.

Passend für:
YAMAHA WR 125 1996
YAMAHA WR 125 1995
YAMAHA WR 125 1994
YAMAHA YZ 125 1996
YAMAHA YZ 125 1995
YAMAHA YZ 125 1994
