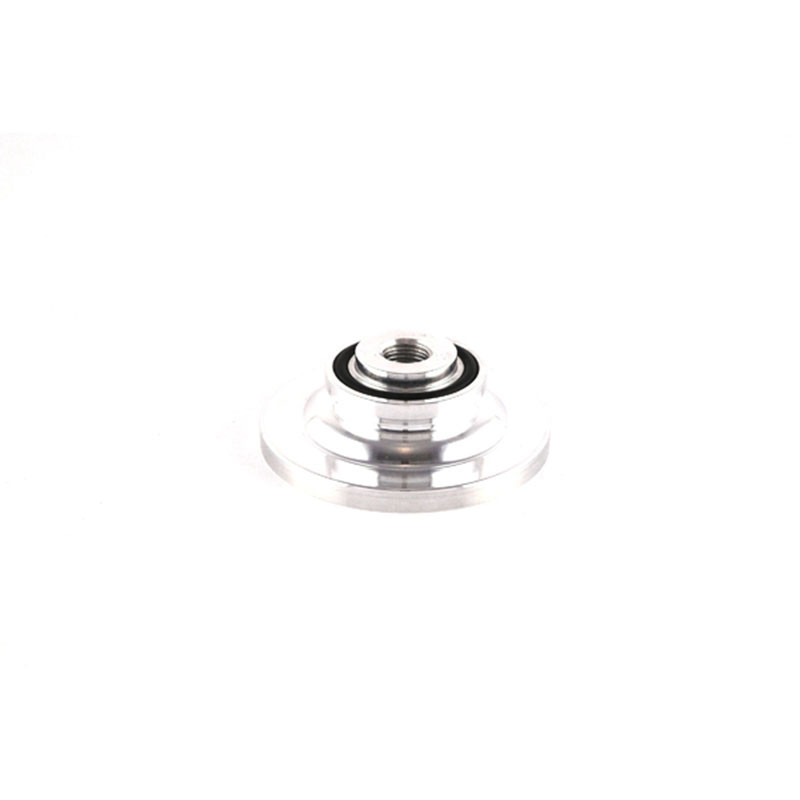

VHM Zylinderkopfeinsatz für KTM SX 50, HUSQVARNA TC 50 und GAS GAS MC 50 2009-2023

Der Brennraumeinsatz VHM ist für KTM SX 50, HUSQVARNA TC 50 und GAS GAS MC 50 von 2009 bis 2023 ausgelegt. Der Einsatz bildet den Brennraum des VHM-Zylinderkopfs. Sein Volumen bestimmt die Kompression: Ein kleines Volumen bringt mehr Kraft im unteren und mittleren Drehzahlbereich, ein größeres macht den Motor sanfter und lässt ihn länger ausdrehen.

Die Vorteile

• Für jede Version sind ihre drei Kennwerte angegeben: Brennraumvolumen, Kolbenhöhe und Quetschspalt.
• Ändern Sie die Verdichtung je nach Kraftstoff und Strecke, ohne den Zylinderkopf zu bearbeiten.
• Artikelnummer auf dem Einsatz eingraviert.
• Passt nur auf VHM-Zylinderköpfe.

Technische Daten

• Marke: VHM
• Herstellernummern: AE32170-C, AE32170-E
• Erhältliche Ausführungen: Version C (4 cm³): Ref. AE32170-C; Version E (4,20 cm³): Ref. AE32170-E
• Motor: 2-Takt

Die richtige Ausführung wählen

Jede Version ist durch drei Maße festgelegt: das Brennraumvolumen in cm³ (einschließlich Zündkerzenbohrung), die Kolbenhöhe im oberen Totpunkt bezogen auf die Oberkante des Zylinders („−0,55“: Kolben 0,55 mm unter der Dichtfläche des Zylinders) und den Quetschspalt, also den kleinsten Abstand zwischen Kolben und Einsatz. Ein kleineres Volumen erhöht die Kompression: mehr Kraft unten und in der Mitte, unter Umständen ist dann aber ein Kraftstoff mit höherer Oktanzahl nötig.

Wann den Einsatz wechseln?

• Wechsel des Kraftstoffs (98 Oktan oder Rennkraftstoff mit höherer Oktanzahl).
• Motor klopft (klingelt) oder wird zu heiß: Kompression zu hoch für den Kraftstoff.
• Sie suchen mehr Drehmoment auf engen oder sandigen Strecken.

Wechseln Sie den Einsatz, wenn Sie Kraftstoff oder Einsatzzweck ändern oder wenn der Motor klopft. Die drei Maße des Einsatzes (Volumen, Kolbenhöhe, Quetschspalt) müssen zu Ihrem Motor passen.

Einbautipps

1. Der Einsatz wird bei abgenommenem Zylinderkopf gewechselt.
2. Prüfen Sie, ob die tatsächliche Kolbenhöhe Ihres Motors im oberen Totpunkt mit dem für den Einsatz angegebenen Wert übereinstimmt.
3. Erneuern Sie die O-Ringe des VHM-Zylinderkopfs bei jeder Demontage.
4. Messen Sie vor der ersten Fahrt den Quetschspalt mit Lötzinn.
5. Ziehen Sie den Zylinderkopf über Kreuz in mehreren Durchgängen mit dem vorgeschriebenen Drehmoment an und setzen Sie dann eine neue Zündkerze ein.

Warum VHM?

VHM wurde 1995 gegründet und hat sich auf Wettbewerbs-Motorteile für Motocross, Rundstrecke und Kartsport spezialisiert. Die Marke begann mit Zylinderköpfen mit austauschbarem Brennraum, die zu ihrer Spezialität wurden, und entwickelte danach Kurbelwellen, Pleuel und Dichtungssätze.

Ersatzteile und passendes Zubehör

• VHM-Zylinderkopf-O-Ringe : ATHENA M752005200094 · ATHENA M752007800094
• Zündkerze : NGK 7669 · NGK 6208
• Kühlflüssigkeit : LIQUI MOLY 1 L · TWIN AIR

Häufige Fragen

Passt er auf meinen Originalzylinderkopf?
Nein: VHM-Einsätze passen ausschließlich in VHM-Zylinderköpfe.

Welche Version ist die richtige?
Wählen Sie je nach Motor und Kraftstoff. Version C (4 cm³): 4,00 cm³, Kolbenhöhe +2,45 mm, Quetschspalt 0,60 mm; Version E (4,20 cm³): 4,20 cm³, Kolbenhöhe +2,45 mm, Quetschspalt 0,60 mm.

Kompatibilität

Prüfen Sie vor der Bestellung das genaue Modell und Baujahr Ihres Motorrads in der Liste unten.

Passend für:
GAS GAS MC 50 2023
GAS GAS MC 50 2022
GAS GAS MC 50 2021
HUSQVARNA TC 50 2023
HUSQVARNA TC 50 2022
HUSQVARNA TC 50 2021
HUSQVARNA TC 50 2020
HUSQVARNA TC 50 2019
HUSQVARNA TC 50 2018
HUSQVARNA TC 50 2017
KTM SX 50 2023
KTM SX 50 2022
KTM SX 50 2021
KTM SX 50 2020
KTM SX 50 2019
KTM SX 50 2018
KTM SX 50 2017
KTM SX 50 2016
KTM SX 50 2015
KTM SX 50 2014
KTM SX 50 2013
KTM SX 50 2012
KTM SX 50 2011
KTM SX 50 2010
KTM SX 50 2009
