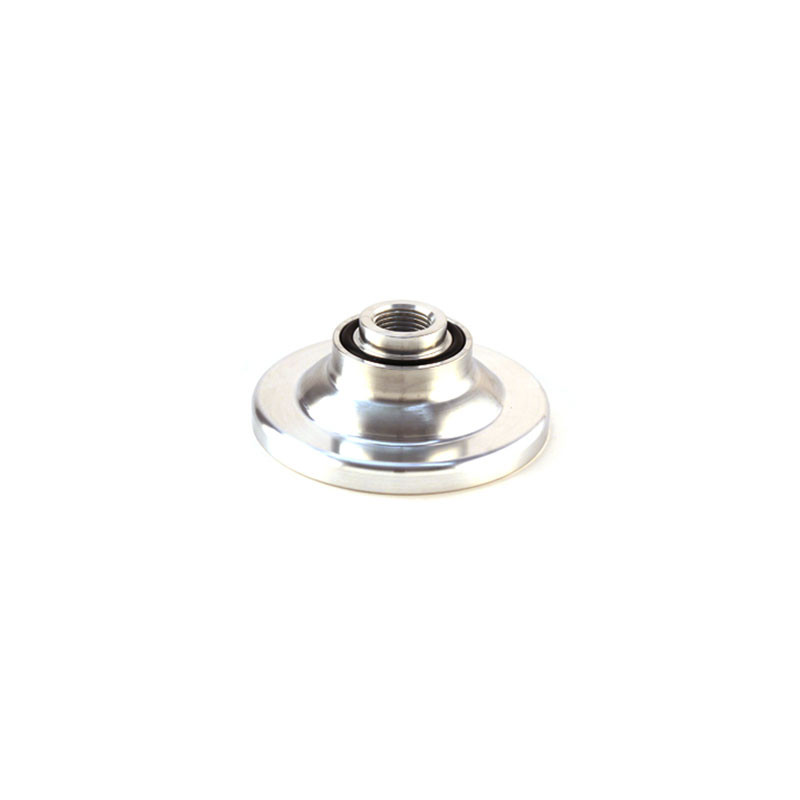

VHM Zylinderkopfeinsatz für HUSQVARNA TC 125, TX 125, KTM SX 125, XCW 125 und GAS GAS MC 125 2016-2023

Der Brennraumeinsatz VHM ist für KTM SX 125, XCW 125, HUSQVARNA TC 125, TX 125 und GAS GAS MC 125 von 2016 bis 2023 ausgelegt. Beim VHM-Zylinderkopf ist der Brennraum ein austauschbarer Einsatz (Dom). Ein anderer Einsatz bedeutet ein anderes Brennraumvolumen und damit ein anderes Verdichtungsverhältnis, ohne den Zylinderkopf zu bearbeiten: So passen Sie den Motor an Kraftstoff, Gelände und Ihren Fahrstil an.

Die Vorteile

• Für jede Version sind ihre drei Kennwerte angegeben: Brennraumvolumen, Kolbenhöhe und Quetschspalt.
• Ändern Sie die Verdichtung je nach Kraftstoff und Strecke, ohne den Zylinderkopf zu bearbeiten.
• Artikelnummer auf dem Einsatz eingraviert.
• Passt nur auf VHM-Zylinderköpfe.

Technische Daten

• Marke: VHM
• Herstellernummern: AE32257-B, AE32257-040, AE32257-C, AE32257-029, AE32257-E, AE32257-026, AE32257-031, AE32257-F
• Erhältliche Ausführungen: Version B (11,20 cm³): Ref. AE32257-B; Version 040 (11,20 cm³): Ref. AE32257-040; Version C (11,40 cm³): Ref. AE32257-C; Version 029 (11,40 cm³): Ref. AE32257-029; Version E (11,60 cm³): Ref. AE32257-E; Version 026 (11,60 cm³): Ref. AE32257-026; Version 031 (11,80 cm³): Ref. AE32257-031; Version F (11,80 cm³): Ref. AE32257-F
• Motor: 2-Takt

Die richtige Ausführung wählen

Jede Version ist durch drei Maße festgelegt: das Brennraumvolumen in cm³ (einschließlich Zündkerzenbohrung), die Kolbenhöhe im oberen Totpunkt bezogen auf die Oberkante des Zylinders („−0,55“: Kolben 0,55 mm unter der Dichtfläche des Zylinders) und den Quetschspalt, also den kleinsten Abstand zwischen Kolben und Einsatz. Ein kleineres Volumen erhöht die Kompression: mehr Kraft unten und in der Mitte, unter Umständen ist dann aber ein Kraftstoff mit höherer Oktanzahl nötig.

Wann den Einsatz wechseln?

• Wechsel des Kraftstoffs (98 Oktan oder Rennkraftstoff mit höherer Oktanzahl).
• Motor klopft (klingelt) oder wird zu heiß: Kompression zu hoch für den Kraftstoff.
• Sie suchen mehr Drehmoment auf engen oder sandigen Strecken.

Wechseln Sie den Einsatz, wenn Sie Kraftstoff oder Einsatzzweck ändern oder wenn der Motor klopft. Die drei Maße des Einsatzes (Volumen, Kolbenhöhe, Quetschspalt) müssen zu Ihrem Motor passen.

Einbautipps

1. Der Einsatz wird bei abgenommenem Zylinderkopf gewechselt.
2. Prüfen Sie, ob die tatsächliche Kolbenhöhe Ihres Motors im oberen Totpunkt mit dem für den Einsatz angegebenen Wert übereinstimmt.
3. Erneuern Sie die O-Ringe des VHM-Zylinderkopfs bei jeder Demontage.
4. Messen Sie vor der ersten Fahrt den Quetschspalt mit Lötzinn.
5. Ziehen Sie den Zylinderkopf über Kreuz in mehreren Durchgängen mit dem vorgeschriebenen Drehmoment an und setzen Sie dann eine neue Zündkerze ein.

Warum VHM?

Seit 1995 entwickelt VHM Renn-Motorteile für Zweitakter: Zylinderköpfe mit austauschbaren Einsätzen, Brennraumeinsätze, Kurbelwellen und Pleuel. Eine Spezialistenmarke, mit der sich die Leistung eines Motors feinabstimmen lässt, ohne ihn umzubauen.

Ersatzteile und passendes Zubehör

• VHM-Zylinderkopf-O-Ringe : VHM SK33000.VITON · VHM SK33000
• Zündkerze : NGK 2707 · NGK 3230
• Kühlflüssigkeit : LIQUI MOLY 1 L · TWIN AIR

Häufige Fragen

Passt er auf meinen Originalzylinderkopf?
Nein: VHM-Einsätze passen ausschließlich in VHM-Zylinderköpfe.

Welche Version ist die richtige?
Wählen Sie je nach Motor und Kraftstoff. Version B (11,20 cm³): 11,20 cm³, Kolbenhöhe 0,00 mm, Quetschspalt 0,90 mm; Version 040 (11,20 cm³): 11,20 cm³, Kolbenhöhe 0,00 mm, Quetschspalt 0,90 mm; Version C (11,40 cm³): 11,40 cm³, Kolbenhöhe 0,00 mm, Quetschspalt 0,90 mm; Version 029 (11,40 cm³): 11,40 cm³, Kolbenhöhe 0,00 mm, Quetschspalt 0,90 mm; Version E (11,60 cm³): 11,60 cm³, Kolbenhöhe 0,00 mm, Quetschspalt 0,90 mm; Version 026 (11,60 cm³): 11,60 cm³, Kolbenhöhe 0,00 mm, Quetschspalt 0,90 mm; Version 031 (11,80 cm³): 11,80 cm³, Kolbenhöhe 0,00 mm, Quetschspalt 0,90 mm; Version F (11,80 cm³): 11,80 cm³, Kolbenhöhe 0,00 mm, Quetschspalt 0,90 mm.

Kompatibilität

Prüfen Sie vor der Bestellung das genaue Modell und Baujahr Ihres Motorrads in der Liste unten.

Passend für:
GAS GAS MC 125 2023
GAS GAS MC 125 2022
GAS GAS MC 125 2021
HUSQVARNA TC 125 2022
HUSQVARNA TC 125 2021
HUSQVARNA TC 125 2020
HUSQVARNA TC 125 2019
HUSQVARNA TC 125 2018
HUSQVARNA TC 125 2017
HUSQVARNA TC 125 2016
HUSQVARNA TX 125 2019
HUSQVARNA TX 125 2018
HUSQVARNA TX 125 2017
KTM SX 125 2022
KTM SX 125 2021
KTM SX 125 2020
KTM SX 125 2019
KTM SX 125 2018
KTM SX 125 2017
KTM SX 125 2016
KTM XCW 125 2019
KTM XCW 125 2018
KTM XCW 125 2017
